Однако эффективность защиты борта не­сколько снижалась из-за перегрузки корабля, так как главный броневой пояс при осадке 9,28 м опус­кался под воду почти на 1 м по сравнению с проек­тными расчетами.

Верхний броневой пояс высотой 2,72 м и тол­щиной 125 мм также простирался по всей длине корабля от первой башни до четвертой. В носовой оконечности линкора толщина его уменьшалась до 75 мм, а в корме, позади четвертой башни, броня отсутствовала.

Главной броневой палубой являлась верхняя, покрытая броневыми листами толщиной 37,5 мм. Средняя броневая палуба служила преградой для проникновения осколков при разрыве снаряда в первом междупалубном пространстве. Она покры­валась броневыми листами толщиной 25 мм, ко­торая уменьшалась от продольной переборки к бортовой до 19 мм.

Нижняя палуба была покрыта стальными ли­стами толщиной 12 мм. По всей длине главного броневого пояса между первой и четвертой баш­нями (29-125-й шп.) на расстоянии 3,4 м от борта были установлены продольные водонепроницае­мые переборки из судостроительной стали.

Между нижней и верхней палубами перебор­ки бронировались, их толщина в нижнем междупалубном пространстве достигала 50 мм, а в верх­нем — 37,5 мм.

Таким образом, суммарная толщина главно­го броневого пояса составляла 275 мм, а верхнего - 162,5 мм. Начиная от нижней палубы, продоль­ная переборка переходила в броневой скос, кото­рый упирался в нижний срез брони главного по­яса. Броневой скос толщиной 50 мм крепился к рубашке толщиной 12 мм. Помещения, находив­шиеся между бортом и продольной переборкой, сверху и снизу броневого скоса заполнялись углем.

Такая система бронирования надежно защи­щала внутренние помещения линкора от проник­новения осколков при пробивании снарядом бро­ни наружного борта. Броневые траверзы в местах окончания главного броневого пояса в районе пер­вой и четвертой башен имели толщину 100 мм. Румпельные отделения прикрывались броней толщи­ной 100-125 мм. Бронирование боевых рубок (носо­вой и кормовой) было одинаковым: вертикальная броня достигала толщины 254 мм, крыши -- 100 м, а пола --76 мм. Труба, защищающая провода между боевой рубкой и центральным постом, име­ла толщину 76 мм, а в самой рубке — 127 мм.

Броня неподвижных барбетов башен главно­го калибра была толщиной над верхней палубой 150 мм, а ниже — 75 мм. Барбеты концевых башен имели толщину ниже верхней палубы 125 мм.

Вращающаяся вертикальная броня стенок ба­шен составляла 203 мм, а толщина крыши - - 76 мм. Задняя часть башни — противовес — имела толщину 305 мм.

Кожухи дымовых труб закрывались броне­выми листами толщиной 22 мм.


Линейные корабли типа “Севастополь” (1907-1914 гг.) Часть I проектирование и строительство
Линейные корабли типа “Севастополь” (1907-1914 гг.) Часть I проектирование и строительство

Кожух турбины для одного из линкоров в цеху Франко-Русского завода (вверху)


Линейные корабли типа “Севастополь” (1907-1914 гг.) Часть I проектирование и строительство

Выгрузка турбины для одного из линкоров на заводскую стенку (справа)


Энергетическая установка состояла из 25 кот­лов системы Ярроу типа Английского адмиралтей­ства и 10 турбин системы Парсонса. Мощность энергетической установки при ходе 23 уз и 300 об/ мин турбин составляла 42 000 л.с. Нормальная мощность при ходе 21,75 уз и 270-280 об/мин глав­ных турбин была около 32 000 л.с. Общая нагрева­тельная поверхность котельной установки — 9198,9 кв. м. Три первых носовых котла имели нагре­вательную поверхность по 311,9 кв.м, а остальные 22—по 375,6 кв.м. Давление пара в котлах было принято 17,5 атм.

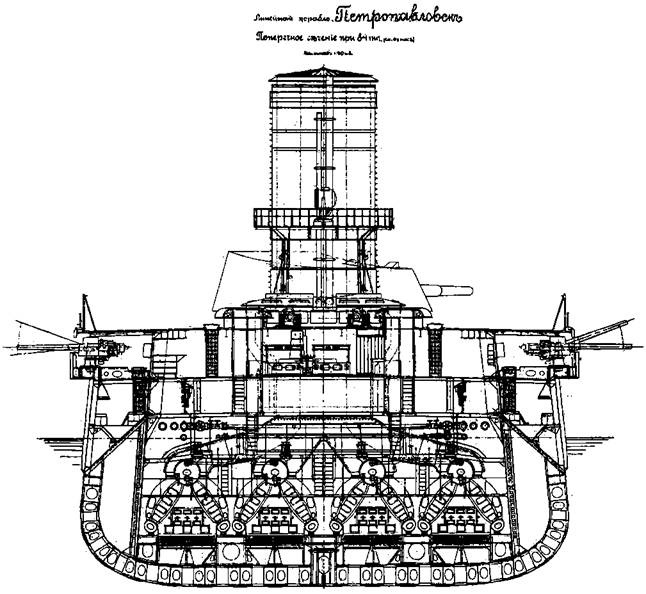

Котлы размещались в четырех котельных от­делениях. Два первых смежных котельных отделе­ния находились между первой и второй башнями (40-46-й и 51,5-57-й шпангоуты). В носовом отде­лении располагалось три котла в один ряд, во вто­ром — шесть котлов в два ряда. Два вторых ко­тельных отделения располагались между второй и третьей башнями (64-69,5-й и 75-86-й шпангоуты). В каждом из них было установлено по восемь кот­лов (по четыре в ряду). Все котлы имели смешан­ное отопление — угольное и нефтяное.

Для сжигания нефти котлы оборудовались форсунками Торникрофта, которые включались при форсировании котлов на полном ходу. Расход угля на 1 л.с. в час достигал 0,85-0,93 кг при скоро­сти около 22 уз. При этом на 1 кв.м колосниковой решетки сжигалось 188,5-190,0 кг угля в час.

Котельная установка снабжалась водоопреснительными аппаратами, а котлы оборудовались средствами для тушения огня в топках.

Главные механизмы линкора состояли из десяти паровых турбин, работавших на четыре гребных вала. Турбины были заключены в восемь цилиндрических кожухов и располагались в трех машинных отделениях — в двух бортовых и сред­нем между третьей и четвертой башнями (93-107-й шпангоуты). В каждом бортовом отсеке было ус­тановлено по одной турбине высокого давления пе­реднего и заднего хода (ТВДПХ и ТВДЗХ) в раз­дельных цилиндрах, работавших на два бортовых гребных вала. В среднем машинном отделении на­ходились две крейсерские турбины высокого давле­ния переднего хода (ТВДПХ), две турбины низко­го давления переднего хода (ТНДПХ) и две турбины низкого давления заднего хода (ТНДЗХ); последние были заключены в один корпус. Турби­ны среднего машинного отделения работали на два средних гребных вала. Начальное рабочее давле­ние в турбинах достигало 11,3 атм.

В помещении главных холодильников (107-117-й шпангоуты), разделенных переборкой в диа­метральной плоскости, располагались циркуляци­онные насосы и два главных холодильника (конденсатора) с общей охлаждающей поверхнос­тью 1951 кв.м2. Машинные и котельные отделения, хранилища топлива имели специальные средства пожаротушения.

Каждый корабль был оборудован системой для выравнивания крена и дифферента, пожарной, водоотливной и осушительной системами.

Артиллерия главного калибра размещалась в четырех трехорудийных башнях. Основанием башни служил вращающийся стол, на который кре­пилась рубашка под броню и устанавливались ору­дийные станки. Стол состоял из продольных и по­перечных балок, скрепленных между собой в одно целое горизонтальными листами и коническим барабаном. Основания кронштейнов станков на­ходились на уровне верхней плоскости коническо­го барабана, которая являлась полом башни. К нижней части стола крепилась центральная подачная труба, которая состояла из цилиндрической и конической частей. Верхняя цилиндрическая часть трубы использовалась как перегрузочное отделение. Вращающийся стол башни опирался на жест­кий барабан, скрепленный с корпусом корабля. Корпус башенной установки со всеми механизма­ми, орудиями и броней вращался на горизонталь­ных катках—144 шарах диаметром 102 мм, уста­новленных под столом.
