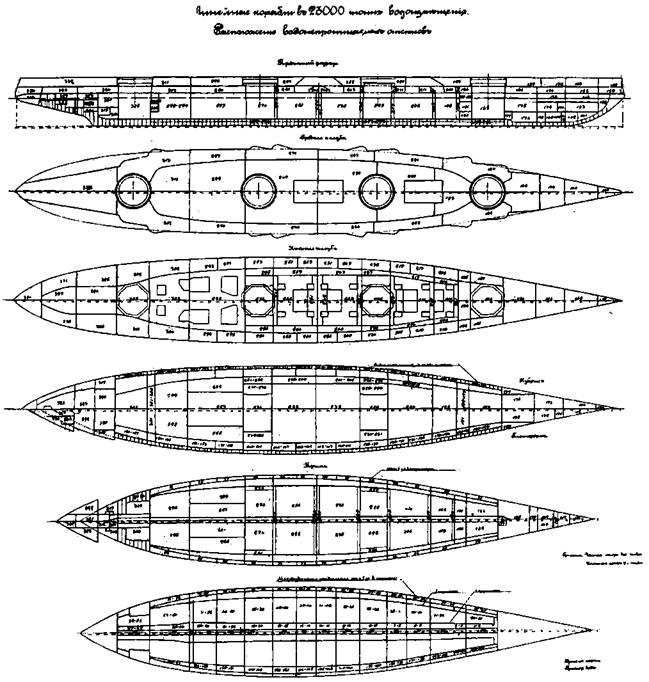

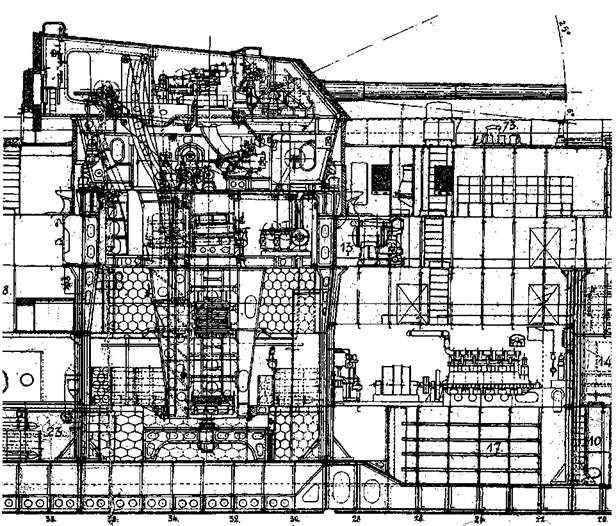

Линейный корабль “Гангут” (Расположение башенной установки 305-мм орудий. Продольный разрез)
Выработанный таким образом прицел (угол возвышения орудий) устанавливался на дающем приборе прицела и по электрической линии синхронной передачи передавался на принимающие приборы одновременно во все башни (они были установлены в каждом посту вертикальной наводки). При этом на принимающих приборах подвижная стрелка отклонялась от неподвижного индекса, скрепленного с орудием, на величину, пропорциональную углу прицеливания. Наводчику оставалось, пользуясь штурвалом вертикального наведения, совместить неподвижный индекс с подвижной стрелкой. В результате орудие приобретало нужный угол возвышения.

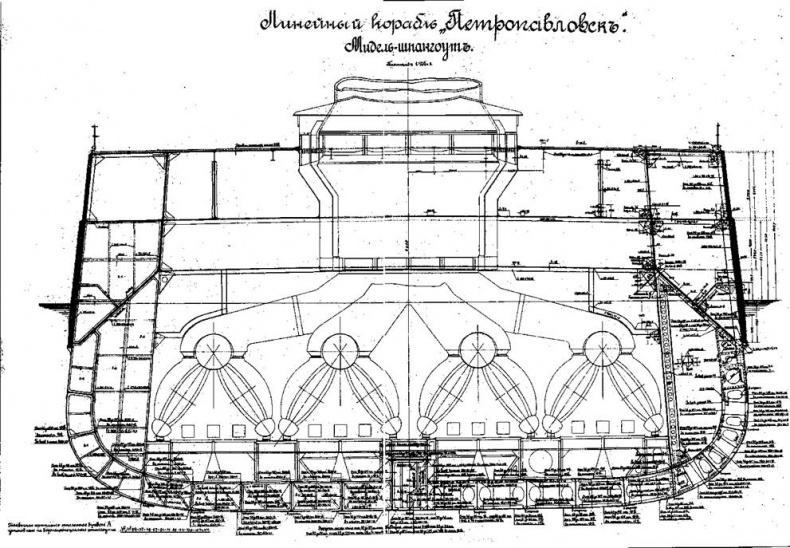

Линейный корабль “Петропавловск”. 1912 г. Проект. Конструктивный мидель-шпангоут. (Из альбома чертежей, изданных в 1912 г. в МГШ)
При опасных углах (менее —5°) цепь стрельбы автоматически выключалась.
Курсовой угол цели определялся визиром центральной наводки и также передавался по телефону в центральный пост. Упрежденный курсовой угол вычислялся как сумма текущего курсового угла и ВИП за время полета снаряда (поправка на курсовой угол). К полученному значению курсового угла добавлялись поправки на деривацию (отклонение снаряда вправо за счет вращательного движения при полете) и боковой ветер. Сумма всех поправок курсового угла представляла собой целик. По линии синхронной связи текущий курсовой угол и целик передавались в башни на принимающий прибор курсового угла. При этом учитывалась поправка на отстояние башен от визира центральной наводки. Если каждая башня самостоятельно визировала цель, то из центрального поста передавался только целик. Горизонтальная наводка также осуществлялась путем совмещения стрелок и индексов. Каждая башня могла наводиться самостоятельно, с помощью башенных прицельных приспособлений. При этом данные для стрельбы вычислялись с помощью таблиц командиром башни и по его команде вводились в прицельные устройства.
Данные стрельбы подготовлялись под руководством старшего артиллериста, который находился в боевой рубке и управлял огнем главного калибра. Когда линкор при качке оказывался на ровном киле (не имел крена), цепь стрельбы автоматически замыкалась и все башни одновременно производили залп. Интервал между залпами (темп стрельбы) мог быть от 30 до 40 с, в зависимости от тренированности прислуги орудий.
Противоминная артиллерия состояла из шестнадцати 120-мм орудий, объединенных в восемь плутонгов (батарей).
Носовые плутонги группировались в районе первой и второй башен главного калибра, а кормовые — в районе третьей и четвертой башен. 120-мм орудия располагались в казематах — бронированных помещениях, образованных продольной переборкой и бортом. Сверху и снизу каземат ограничивался верхней и средней палубами. В каждом плутонге, разделенном броневым траверзом, устанавливалось два 120-мм орудия.
Во время погрузки боезапаса на “Петропавловске”
Сектора обстрела орудий, равные 125-130°, были выбраны так, чтобы цель, находившаяся на любом курсовом угле, могла обстреливаться одновременно четырьмя орудиями. Угол возвышения орудий достигал 25°. Под каждым плутонгом размещался артиллерийский погреб с боеприпасами, которые подавались в каземат ленточными элеваторами. Количество боеприпасов впоследствии было увеличено с 250 до 300 выстрелов на ствол.
Оси 120-мм орудий находились на расстоянии 4,6 м от поверхности воды, поэтому отражение атак миноносцев в свежую погоду с наветренного борта представляло известные трудности. Первоначально проектом предусматривалось вдвигание 120-мм орудий по особому рельсу с помощью лебедок внутрь каземата, после чего порты должны были закрываться стальными ставнями. Однако при постройке из-за сложности конструкций от этого устройства отказались. Централизованное управление стрельбой противоминного калибра осуществлялось также с помощью системы Гейслера. Организация стрельбы противоминным калибром была такой же, как главным.
Кроме того, каждая батарея могла вести огонь самостоятельно под управлением плутонгового командира. С этой целью на верхней палубе были установлены специальные броневые колпаки с амбразурами для плутонговых командиров.
Калибр и количество зенитных пушек при вступлении линкора в строй изменились по сравнению с проектом. Так, на линкоре "Гангут" были установлены два 63-мм орудия, рассчитанные на угол возвышения до 80°, с боезапасом 200 выстрелов на ствол, а также одна 47-мм пушка. Такое же вооружение имел линейный корабль "Петропавловск". На линкорах "Севастополь" и "Полтава" было установлено по два 75-мм орудия и по одному 47-мм орудию с боезапасом 200 выстрелов на ствол. По проекту на всех линкорах предусматривалось установить по четыре 47-мм орудия на крышах первой и четвертой башен. Впоследствии состав зенитного вооружения неоднократно изменялся.
Торпедное вооружение состояло из четырех 450-мм бортовых подводных торпедных аппаратов с запасом торпед (по три на каждый аппарат). Линкоры был также оборудован противоторпедными сетями, которые подвешивались на выстрелах, укрепленных по бортам.
Противоторпедные сети не оправдали своего назначения и впоследствии были сняты с вооружения. При модернизации для защиты от якорных мин на линкорах установили параваны-охранители.
ВСТУПЛЕНИЕ В СТРОЙ
1914 г. На “Петропавловске” гости.
Весну 1914 г. линкор "Гангут" по-прежнему встречал в достроечном бассейне Адмиралтейского завода на Галерном островке. Все механизмы, котлы и вооружение были уже погружены на корабль. Заканчивались установка и монтаж последних систем, устройств и оборудования.
