Излишне говорить о том, что новые британские линкоры имели обширное радиооборудование. Основные помещения радиоустановок с оборудованием для мощных передатчиков располагались под главной броневой палубой непосредственно под передней надстройкой. Вторая главная радиорубка с передатчиками размещалась на средней палубе, несколько выше и ближе в нос по отношению к первой. Основное помещение для радиоприема помещалось также под броневой палубой в районе задней мачты. Кроме них имелось несколько вспомогательных радиорубок на переднем мостике и задней надстройке. Вообще все антенны и устройства для передачи группировались в районе передней мачты, а для приема - в районе задней мачты.
Механическая установка
Прогресс в деле разработки новых турбин и котлов хотя и коснулся новых британских линкоров, но не в той степени, которую можно было бы ожидать. Их энергетическая установка оставалась довольно консервативной, поскольку в ней использовались низкие для конца 30-х годов параметры пара (давление 28 атм и температура 370°С). Между тем англичане первыми ввели на флоте паровые механизмы высокого давления, установив в 1931 г на двух эсминцах типа "А" котлы с рабочим давлением 35 атм. и перегревом пара до рабочей температуры около 400°С. Эксплуатация продемонстрировала отличные экономические характеристики (расход топлива 0,275-0,3 кг/л.с./час, в зависимости от режима), но, увы, одновременно и низкую надежность механизмов с высокими параметрами. В итоге конструкторы вместо доводки отказались от их использования, и результаты дорогостоящего опыта "ушли в песок". Между тем на берегу в это же время успешно и практически без аварий функционировали теплоэлектростанции, на которых применялись очень высокие параметры пара (давление до 125 атм. и температура до 480°С). Однако на море главным фактором оставалась надежность. Находясь на пороге войны, Адмиралтейство не захотело связывать себя непроверенной техникой, которая к тому же находилась на грани производственных возможностей фирм-производителей морского энергетического оборудования.
Насколько верным оказался консервативный подход? С одной стороны, низкие параметры пара требовали большего "мертвого веса" установки, и это в условиях жесткой экономии водоизмещения, вплоть до сокращения числа орудий главного калибра. С другой, на линкорах типа "Кинг Джордж V" никогда не наблюдалось неприятностей с функционированием котлов, тогда как все немецкие корабли с теоретически высокоэффективной энергетикой страдали от дефектов ЭУ практически в каждом походе. Следует заметить, что в рамках принятого решения английские инженеры сделали все возможное, чтобы облегчить двигательную установку. В итоге ее удельный вес (в кг/л.с. на валу) составлял менее 17, тогда как на "Худе" он равнялся 30, на "Куин Элизабет" - 39, и даже для новых машин, установленных в ходе модернизации последнего, доходил до 20. Заметный выигрыш в весе имелся даже по сравнению с относительно недавно построенными "нельсонами": котельная установка "Кинг Джордж V" при весе 416 т обеспечивала мощность 100000 л.с. без форсировки, тогда как на "Нельсоне" при весе КУ в 325 т удалось добиться только 45000 л.с.
Новым для линкоров британского флота являлся блочно-эшелонный принцип расположения механизмов. Применявшийся на некоторых крейсерах, но не нашедший широкого распространения в "Royal Navy", этот принцип в случае новых линейных кораблей был доведен до предела. Четыре блока механизмов, каждый из которых обслуживал свой вал, были полностью независимыми. Каждый из них включал котельное отделение с 2 котлами, турбинное отделение и отсек вспомогательных механизмов. Подача топлива, котельной воды, смазочного масла и других расходуемых материалов также была независимой для каждого из блоков. По идее выход из строя одного блока никак не сказывался на работе остальных. Для большей живучести котельные и турбинные отделения обоих бортов чередовались в шахматном порядке, хотя такое решение потребовало более длинных валопроводов для внешних винтов.
В британском флоте эшелонное расположение энергетической установки не получило распространения. "Кинг Джордж V" стал первым опытом этого рода среди крупных боевых кораблей. Шахматное расположение агрегатов предполагало, что в результате любого, пусть даже самого сильного взрыва под днищем в действии останется как минимум два вала, что обеспечивало бы вполне достаточную тактическую скорость в районе 20 узлов.
Блочное размещение помимо ясно видимых теоретических преимуществ имело и свою теневую сторону. Высокая степень изоляции блоков механизмов волей-неволей вызывало значительные трудности при переходе их на нестандартный режим работы. В принципе любое котельное отделение могло подавать пар в любую из турбин, однако для такого переключения требовалось время и полная сохранность сложной системы паро-, топливо- и маслопроводов. Как показал опыт последнего боя "Принс оф Уэлс", достоинства блочного принципа оказались скорее теоретическими. На практике выход из строя хотя бы одного из трех главных элементов любого блока (котлов, турбин и вспомогательных механизмов) приводил к невозможности функционирования блока в целом, хотя и временного. Все же принятое техническое решение позволяло надеяться, что линкор мог сохранять хотя бы какой-нибудь ход вплоть до полного затопления.
Основу котельной установки составляли 8 трехбарабанных котлов "адмиралтейского" типа. Они располагались по два в 4 полностью изолированных отсеках. Их общая поверхность нагрева составляла 7620 кв.м.

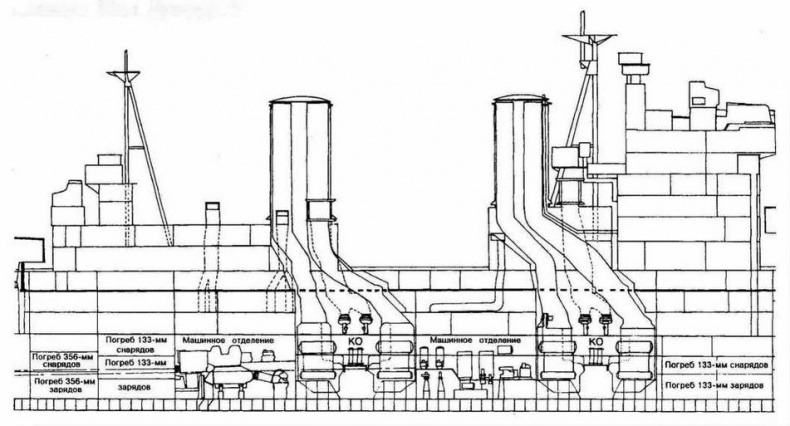

Схема размещения котельных и машинных отделений линкора "Кинг Джордж V"
Турбинная установка являлась низкооборотной (2257 об/мин на валу турбины), и сопрягалась с гребным валом через одноступенчатый редуктор, снижавший частоту вращения до 236 об/мин. Британская промышленность того времени не могла производить надежных двухступенчатых редукторов большой мощности ввиду недостаточной точности изготовления шестерен. В этой области имелось значительное отставание от США и Германии, и даже в ходе войны не удалось разработать метода качественной нарезки зубьев крупных размеров.
Турбина заднего хода монтировалась на выходе из камеры ТНД, а крейсерские турбины - за камерой ТВД. И те, и другие функционировали при несколько более низких параметрах (давление 24,5 атм., температура 343°С).
Турбины вращали 4 трехлопастных винта, изготовленных из марганцевой бронзы. Как и у всех линкоров, винты имели внушительные размеры (диаметр 4,42 м). Шаг составлял 4,57 м. Зоны вращения винтов внутреннего и внешнего валов немного перекрывались (примерно на 0,5 м). Просвет между концами лопастей и корпусом составлял для внешнего и внутреннего винтов соответственно 0,7 и 0,9 м.
Большое значение придавалось герметизации турбин и изоляции турбинных отделений. В принципе турбины могли работать в частично или даже полностью затопленных отсеках, хотя дистанционного управления ими не предусматривалось, и персонал вынужден был хотя бы иногда находиться на площадках с приборами и клапанами, расположенных в верхней части турбинных отсеков, так что при полном их затоплении полностью терялся контроль над машинами. "Ахиллесовой пятой", приведшей к гибели "Принс оф Уэлс", являлись сальники валопроводов, которые в принципе не могли сохранять герметичность при повреждениях корпуса в районе выхода из него валов. Все отмеченные недостатки ни в коем случае нельзя считать особенностями именно линкоров типа "Кинг Джордж V", поскольку они органически присущи уровню техники того времени. Можно сказать, что англичане сделали все возможное для обеспечения живучести механической установки, которая в то же время зависела в основном от надежности ПТЗ и от случая - конкретного места взрыва вражеской мины или торпеды.
