| Название | Корпус | Броня | Вооружение | Механизмы | Снабжение | Топливо | Удельная мощность, кг/л. с. |
| «Нагато» | 10900 | 11550 | 7850 | 2300 | 600 | 1600 | 28,7 |
| «Хьюга» | 7700 | 11500 | 8 100 | 2500 | 500 | 1000 | 55,3 |
На линкорах установили систему управления огнем главного калибра «Тип 13». Дистанцию до цели должны были измерять 4 дальномера «Тип В» с базой 4,5 м, — один располагался на мостике, а три в башнях. Имелся визирный пост «Тип 13». Полученные от них данные обрабатывались центральным прибором управления огнем, британской системы.
В 1920-х годах были улучшены отдельные характеристики орудий главного калибра. Угол возвышения орудий был увеличен до +43°, дальность стрельбы увеличилась и составила 39800 метров. В 1927-1928 годах в Японском Императорском флоте была принята новая номенклатура приборов управления огнем для линейных сил. На кораблях типа «Фусо» были установлены новые центральные автоматы стрельбы и дальномеры «Тип 5», с базой 4,5 м. Один из них был установлен на крыше боевой рубки, остальные в башнях главного калибра 2,3,4,5. После большой модернизации линкоры получили новую систему управления огнем главного и противоминного калибров. Основой её был центральный автомат «Тип 13», данные для стрельбы вырабатывались в двух командно-дальномерных постах «Тип 14», один из которых находился на носовой надстройке, а второй — резервный на кормовой. Имелись также два дальномера «Тип 13» с базой 8 метров, на топе носовой надстройки. Последние изменения в систему управления огнем были внесены в 1940 году. С кораблей демонтировали КДП «Тип 14», вместо них были установлены два стабилизированных поста наведения «Тип 92» и установлен новый ЦАС «Тип 92».
Противоминный калибр состоял из 16 152-мм орудий, аналогичных установленным на линейных крейсерах типа «Конго». Эти орудия были построены в Японии по лицензии, полученной от фирмы «Виккерс». В императорском флоте они имели обозначение «41 Шики». На линкорах они были размещены в казематах. Основные их характеристики были следующими: вес установки 45,3 т, вес орудия с замком 9,5 т, скорострельность 5 выстрелов в минуту, максимальный угол возвышения + 25° (по другим данным, + 15°), угол горизонтального наведения 130 °, дальность стрельбы 17800 м, вес снаряда 45,38 кг, начальная скорость снаряда 830-855 м/сек.
В их боекомплект входили фугасные и осколочные снаряды. Отдельная система управления огнем противоминного калибра отсутствовала, а необходимые данные вырабатывала система управления огнем главного калибра. В 1923-1924 годах была смонтирована новая система управления огнем, основой которой были 4 командно-дальномерных поста с дальномерами с базой 4,5 м. В начале 1930-х годов у 152-мм установок увеличили угол возвышения орудий до 30°, отчего дальность стрельбы выросла до 21200 метров.
В 1937-1938 годах была демонтирована первая от носа пара орудий, теперь на вооружении линкоров их осталось 14. На момент вступления в строй имелись 5 76-мм орудий, с весьма незначительной боевой ценностью.
В 1918 году, по другим данным, в 1921 году на линкорах появились первые зенитные орудия. Это были 5 80-мм орудий «Тип 3». Основные их характеристики были следующими: длина ствола в калибрах 40, вес ствола с замком 600 кг, вес установки 3,4 т, скорострельность 18 выстрелов в минуту, дальность стрельбы при угле возвышения + 45° 10800 метров, при угле + 75 ° 6800 метров. Во время модернизационных работ в начале 1920-х годов добавили еще два орудия.
После большой модернизации вместо них на линкорах появились 8 127-мм орудий — четыре спаренные установки «Тип 68 Модель А 1» (по другим данным, «Тип 89»). Орудия наводились на цель при помощи электромотора мощностью 10 л.е., на случай чрезвычайных ситуаций существовала возможность и ручного наведения. Основные характеристики 127-мм орудия были следующими: длина ствола 45 калибров, вес ствола с замком 4,7 т, общий вес установки 24,5 т, скорость горизонтального наведения 64 град/сек, скорость вертикального наведения 12 град/сек, максимальная скорострельность 14 выстрелов в минуту, практическая скорострельность меньше 12 выстрелов в минуту, вес снаряда 23,45 кг, начальная скорость снаряда 720 м/сек, наибольший угол возвышения +90°, снижения -8°, дальность стрельбы по морской цели при угле возвышения + 45° 13200 м, по воздушной цели при угле +90° 8100 м., фактическая дальность была меньше 7400 м. Эти орудия имели свою систему управления огнем, в которую входили 4 командно-дальномерных поста «Тип 91». Эта система в случае необходимости могла управлять и огнем главного калибра.

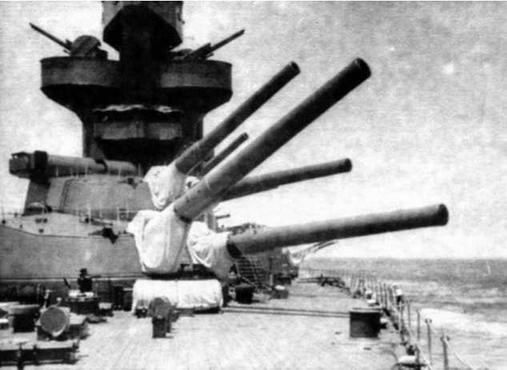

Главный калибр линкора «Фусо»
В 1933 году по завершении первого этапа модернизации на линкорах появились 13,2-мм пулеметы (4 четырехствольных установки) — лицензионная копия пулемета системы «Гочкисса». В этот же период на «Фусо» и «Ямаширо» были установлены 2 7,7-мм пулемета системы «Льюис».
В конце 1930-х годов по завершении второго этапа модернизации с кораблей были демонтированы 13,2-мм пулеметы. Их место заняли 25-мм зенитные автоматы, получившие обозначение «98 Шики». Это была лицензионная версия автомата системы «Гочкисс», в которую были внесены изменения, скопированные с автомата немецкой фирмы «Рейнметалл», но не принятого на вооружение японского флота. Их число в процессе службы постоянно менялось. Так, на линкоре «Фусо» 31 марта 1937 г. стояло 8 спаренных установок, 24 июля 1943 г. — 17 одноствольных и 10 спаренных, 14 августа 1944 г. — 39 одноствольных, 10 спаренных, 8 трехствольных.
Торпедное вооружение линкоров включало 6 533-мм подводных аппаратов— по 3 на борт. В 1933 году все аппараты сняли.
Первым японским линкором, получившим авиационное вооружение, стал «Ямаширо». В 1922 году на крыше башни №2 главного калибра была установлена стартовая платформа. Первым самолетом, стартовавшим с неё, стал английский «Спаррохоук», затем была проведена серия опытов с истребителем «Сопвич Кэммел». В 1924 году аналогичное оборудование установили на «Фусо». Но вскоре это оборудование с линкоров убрали. Какое-то время для корректировки артиллерийского огня использовались привязные аэростаты британского производства.
