Cтраница 33

Установки 280-мм орудий образца 1910 г., точно такие же, как и на "Мольтке", первоначально обеспечивали угол склонения стволов –8°, угол возвышения +13,5° с максимальной дальностью стрельбы 18 100 м (98 каб.). Однако после Ютландского боя угол склонения стволов орудий был уменьшен до –5,5°, а угол возвышения увеличен до +16°, что позволило увеличить максимальную дальность стрельбы до 19 100 м (103 каб.).

Во всех башнях снарядные погреба были расположены ниже зарядных и находились на палубных платформах или на стеллажах. Боекомплект составлял 87 бронебойных снарядов на орудие, хотя английская разведка называла цифру 96 для башен, расположенных в диаметральной плоскости, и 81 для бортовых башен, что должно составлять 846 снарядов. Согласно Гронеру [9], общий боекомплект составлял 870 снарядов, то есть по 87 снарядов на орудие.

Приборы центрального управления стрельбой артиллерии главного и среднего калибра были установлены в 1915 г.

Двенадцать скорострельных 150-мм орудий с длиной ствола 45 калибров (6 750 мм) в установках образца 1906 г. (таких же, как и на "Мольтке") были расположены в батарее на верхней палубе и имели боекомплект 160 снарядов на орудие. Общий боекомплект составлял 1 920 снарядов. Дальность стрельбы с 13 500 м была повышена до 16 800 м.

Первоначально на нем стояли 12 скорострельных 88-мм орудий с длиной ствола 45 калибров (3 960 мм) в установках образца 1906 г., предназначенные для стрельбы по морским целям (общий боекомплект 3 400 выстрелов). Из них четыре были расположены в носовой части ниже верхней палубы, два в носовой надстройке, четыре позади батареи 150-мм орудий и два за щитами в кормовой надстройке. В начале первой мировой войны два последних заменили двумя зенитными орудиями калибра 88 мм в установке образца 1913 г. с углом подъёма ствола орудия +70°, а в 1916 г. перед Ютландским боем также сняли и все остальные, предназначенные для стрельбы по морским целям.

Торпедное вооружение состояло из четырех 500-мм подводных торпедных аппаратов (по одному в носовой и кормовой части и два бортовых впереди барбета носовой башни). Общий боекомплект составлял 11 торпед.

Главный броневой пояс из крупповской цементированной брони толщиной 300 мм простирался между внешними краями барбетов носовой и кормовой башен, располагаясь на 1,4 м выше и на 0,4 м ниже главной ватерлинии, с постепенным уменьшением толщины до 150 мм у нижнего края пояса (в 1,75 м ниже главной ватерлинии) и был установлен на прокладке из тикового дерева толщиной 50 мм. От верхней кромки главного броневого пояса до верхней палубы броневой пояс по толщине постепенно уменьшался с 300 мм до 230 мм и, продолжая постепенно уменьшаться дальше, достигал 200 мм у нижних кромок орудийных портов батареи среднего калибра. Переборки по концам главного броневого пояса были прямые толщиной 200 мм в носовой части и 100 мм в корме.

Броневой пояс батареи имел толщину 150 мм от нижней кромки орудийных портов и выше. Позади орудий располагались противоосколочные экраны, между орудиями переборки и щиты толщиной 20 мм, и всё это заканчивалось в оконечностях переборками толщиной 150 мм.

Барбеты имели толщину стенки 230 мм. У носовой и кормовой башен они были уменьшены до 200 мм в


Линейные крейсера “Фон дер Танн”, “Мольтке”, “Гебен” и “Зейдлиц”. 1907-1918 гг.
Линейные крейсера “Фон дер Танн”, “Мольтке”, “Гебен” и “Зейдлиц”. 1907-1918 гг.
Линейные крейсера “Фон дер Танн”, “Мольтке”, “Гебен” и “Зейдлиц”. 1907-1918 гг.

Линейный крейсер "Зейдлиц"

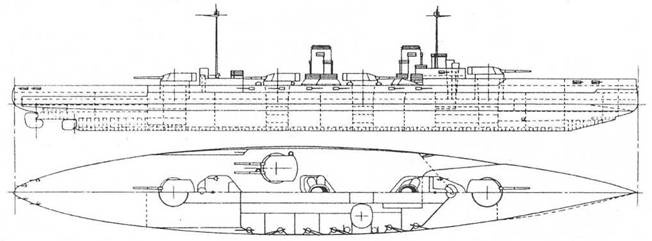

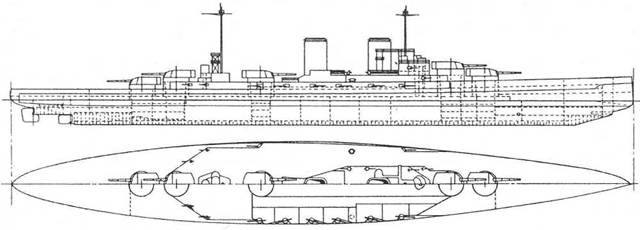

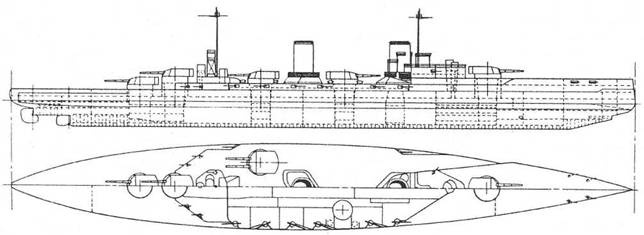

Варианты при проектировании корабля: а) – проект IIIc (8 305-мм орудий), б) – проект IVe (10 280-мм орудий в диаметральной плоскости корабля) в) –окончательный проект с 10 280-мм орудиями. тех местах, которые дополнительно прикрывались соответственно передней и задней боевыми рубками и барбетом кормовой линейно-возвышенной башни.

Наружная стенка барбетов носовой и кормовой башен до броневой палубы имела толщину 230 мм, но толщину стенок барбетов башен, расположенных в диаметральной плоскости, уменьшили до 30 мм позади 230– 300-мм бортовой брони. Толщина стенок барбетов обеих бортовых башен была уменьшена до 100 мм позади бронирования батареи и до 30 мм за 230-300-мм бортовой броней.

Толщина лобовой части башен составляла 250 мм, боковых стенок — 200 мм, задней части — 210 мм, наклонной передней части крыши — 100 мм, плоской части крыши — 70 мм и настила башни в кормовой части—100-50 мм. Толщина стенки передней боевой рубки равнялась 350-250 мм, её крыши —80 мм, задней боевой рубки соответственно — 200 мм и 50 мм.

Бронированная палуба толщиной 30 мм в середине корабля своей плоской частью располагалась на 1,4 м выше главной ватерлинии. В носовой части она имела толщину 50 мм и была на 0,9 м ниже главной ватерлинии, а в корме — толщину 80 мм и на 1,8 м ниже ее (со скосами толщиной 50 мм). Верхняя палуба имела толщину 25 мм за пределами батареи, а палуба полубака образовывала ее крышу толщиной 55 мм над орудиями 35 мм около барбетов бортовых башен и 25 мм ближе к диаметральной плоскости.

Подводная защита была обычной для немецких кораблей и представляла собой противоторпедную переборку, протянувшуюся между внешними краями барбетов носовой и кормовой башен. Она отстояла на 4 м от борта на миделе и имела 30-мм толщину, увеличиваясь до 50 мм в районе погребов боезапаса и оканчиваясь поперечными 20-мм переборками. Над бронированной палубой противоторпедная 30-мм переборка продолжалась до верхней палубы как противоосколочная.

Пять главных котельных отделений разделили двумя продольными переборками, образуя 15 отдельных кочегарок. В трёх передних располагалось по одному котлу, в остальных — по два. В общей сложности 27 котлов типа Шульца– Торникрофта (на три больше, чем у "Мольтке") обеспечивали давление пара 16 кгс/кв.см и имели общую площадь нагрева 12 500 кв.м.

В трех машинных отделениях были установлены два комплекта морских турбин Парсонса, вращавшие четыре вала. В двух передних машинных отделениях размещались турбины высокого давления, вращавшие наружные валы. В заднем машинном отделении, расположенном у диаметральной плоскости, размещались турбины низкого давления, вращавшие внутренние валы.


Линейные крейсера “Фон дер Танн”, “Мольтке”, “Гебен” и “Зейдлиц”. 1907-1918 гг.

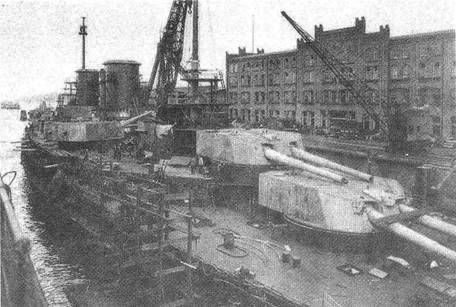

Линейный крейсер "Зейдлиц" на достройке. 1912 г.


Рядом с задним машинным отделением, ближе к бортам, располагались два отделения вспомогательных механизмов. Четыре четырехлопастных винта имели диаметр 3,88 м.Номинальная проектная мощность на валах составляла 63 000 л.с. или 2,21 л.с./т полного водоизмещения, против 52 000 л.с. у "Мольтке" (увеличение на 17,5%), что позволяло кораблю развивать скорость 26,5 узлов (на 1 узел больше, чем у "Мольтке"). При испытаниях на Нейкругской мерной миле машинная установка развила форсированную мощность 89 738 л.с. (увеличение на 42%), что при частоте вращения гребных валов 329 об/мин. позволило кораблю развить скорость 28,13 узла.
