Линейный крейсер "Фон-дер-Танн".
Изменения в надстройках, произведенные в период с 1912 по 1913 г.
Попадание четвертого снаряда с "Тайгера" произошло через три минуты после третьего, в совершенстве продемонстрировав слабое место "Фон-дер-Танна" — недостаточную толщину бронирования основания барбета позади кормовой башни. Снаряд прошел через небронированный борт, главную палубу толщиной 25 мм, две небронированные переборки и разорвался в 1 м перед задней стенкой барбета ниже главной палубы, имевшей в этом месте толщину 30 мм. В результате взрыва образовалась пробоина размером около 3,7 х 2,3 м, и барбет, пробитый против кольцевой переборки, которая при этом была разорвана, заклинил кормовую башню на 3,5 часа. Осколками вывело из строя механизмы наводки и подъема снарядов.
Большие повреждения были нанесены легким конструкциям. Вывело из строя систему клапанов орошения. В уложенных под башней аварийных материалах для заделки пробоин возник пожар, густой дым и газы проникли через вентиляционные шахты, в результате чего в обоих помещениях управления машинных отделений невозможно было находиться в течение 20 минут. Пожар длился несколько часов и окутал дымом весь корабль. Снаряды этим взрывом повреждены не были, и только в рабочей камере в двух метрах от пробитой в барбете пробоины были повреждены два главных и два дополнительных заряда.
Вильсон [10] дает несколько другую картину попаданий. Между 17 ч.12м. и 17 ч.23 м. "Фон-дер-Танн" получил три попадания. Первый снаряд попал в его носовую башню, пробил броню и вывел башню из действия. Однако его разрывное воздействие было настолько незначительным, что из расчета башни пострадали немногие. Вероятно, это был обычный бронебойный снаряд. Если бы это был фугасный, "Фон-дер– Танн", возможно погиб. Второй снаряд временно вывел из действия кормовую башню. Третий снаряд с "Бархэма" попал в корму у ватерлинии и пробил броню, после чего затопило румпельное отделение, хотя рулевой привод не повредило.
Третья башня также вышла из строя, и корабль оставался только с двумя действующими орудиями правой бортовой башни, приняв внутрь корпуса 600 т воды. На его счастье, густой дым от вспыхнувших на нем пожаров скрыл его от "Нью-Зиленда" и британских линейных кораблей.
Правая бортовая башня прекратила стрельбу, так как её орудия расстреляли все снаряды как раз в момент перед окончанием "бега на юг", левое орудие левой бортовой башни также осталось без снарядов. В этот период "Фон-дер-Танн" выпустил 59 280-мм снарядов в "Нью-Зиленд" с дистанции от 12 700 м до 18 000 м (69-98 каб.) и 34 280-мм снаряда в "Бархэм" с 15 500-17 000 м (84-92 каб.), добившись по одному попаданию в каждый.
После поворота 1-й разведывательной группы на север ("бег на север") "Фон-дер-Танн" выпустил 10 280– мм снарядов из одного оставшегося орудия по линейному кораблю "Малайа", бывшему от него на дистанции от 16 500 м до 20 000 м (89 –108 каб.). Выпустив ещё 6 280-мм снарядов по эсминцу (либо "Онслоу", либо "Моресби"), правое орудие левой бортовой башни расстреляло в этот период боя оставшиеся снаряды, так что оба орудия больше не могли вести огонь.
18 ч,51 м. Кормовая башня вышла из действия. Всего на "Фон-дер-Танне" во время боя вышли из строя шесть орудий главного калибра, которые вследствие нагрева перестали накатываться.Таким образом, после уже вышедших из строя из-за временной невозможности наката орудий правой бортовой башни следующие полтора часа боя с 19 ч.00 м. до 20 ч.30 м. "Фон-дер-Танн" вообще не имел орудий главного калибра, способных вести огонь. Несмотря на это, "Фон– дер-Танн" сохранил свое место в боевом строю 1-й разведывательной группы против неприятельской линии, продолжая действовать только артиллерией среднего калибра, и не выходил из строя для того, чтобы притягивать на себя часть неприятельской артиллерии и по моральным причинам.
Левую бортовую башню исправили и ввели в действие в 18 ч.30 м., правую часом позже, а затем открыла огонь и кормовая башня, после того как перешла на ручное наведение. Угол возвышения орудий был ограничен, так что в конце дневного боя крейсер смог выпустить всего 9 снарядов калибра 280 мм и 15 калибра 150 мм на дистанции от 8 700 м до И 000 м (47-59 каб.).
18 ч.53 м. Скорость линейного крейсера снизилась с 26 до 23 узлов;
19 ч.30 м. Кормовую башню снова ввели в действие.
20 ч.19 м. Попадание пятого снаряда крупного калибра в заднюю боевую рубку. Снаряд убил и ранил всех находящихся в рубке и разрушил вентиляционные шахты правого переднего машинного отделения, и оно наполнилось дымом н газами.
20 ч.30 м. Правая бортовая башня снова введена в действие.
21 ч.00 м. Левая бортовая башня снова введена в действие.
23 ч.00 м. Командующий флотом Открытого моря адмирал Шеер построил свои корабли в одну длинную колонну, в голове которой находился линкор "Вестфален", линкоры-додредноуты поставил в арьергарде, а искалеченные "Дерфлингер" и "Фон-дер– Танн", которые могли стрелять только из половины своих орудий, — ближе к хвосту колонны. Колонна прошла позади британского арьергарда к протраленному фарватеру у плавучего маяка Хорнс-рев.

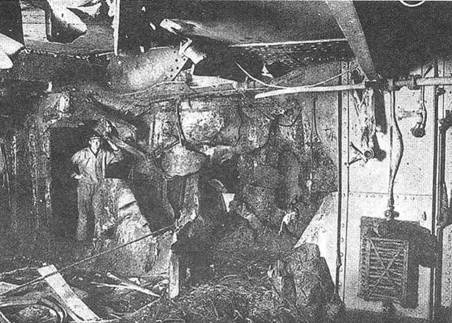

Линейный крейсер "Фон-дер-Танн". Повреждения, вызванные английским 343-мм снарядом в районе башни "С".
Всего во время боя "Фон-дер-Танн" израсходовал 170 280-мм снарядов (26% боекомплекта) и 98 150-мм, причем последние в основном по эсминцам. Большим недостатком артиллерии главного калибра "Фон-дер– Танна" было то, что обе его бортовые башни не могли увеличить угол возвышения стволов орудий до 20°. Это обеспечило бы ему большую дистанцию стрельбы, чем у любого другого корабля 1-й разведывательной группы, что очень пригодилось бы во время "бега на север".
В довершение к выходам из строя башен уголь низкого качества вызвал в топках котлов повышенное шлакообразование, и к концу дня его скорость, пока топки не почистили, не поднималась выше 18 узлов. К концу боя на крейсере вышли из строя два 280-мм орудия. Линейный крейсер "Фон-дер-Танн" в Ютландском бою потерял 11 человек убитыми и 35 ранеными. (4,6% численности экипажа).
После боя линейный крейсер поставили в сухой док на Государственной верфи в Вильгельмсхафене, где со 2 июня по 29 июля 1916 г. (за 57 дней) он прошел ремонт, но до 2 августа 1917 г. еще не был полностью приведен в боевую готовность, поскольку при стрельбе носовая башня постоянно выходила из строя. И только 18/ 19 августа и 25/26 сентября 1916 г. снова принял участие в боевых походах флота.
На свободное с 28 августа 1914 г. место 2-го флагмана 1-й разведывательной группы 15 октября 1916 г. снова назначен контр-адмирал Бедикер. С этого дня "Фон-дер-Танн" до конца войны стал флагманским кораблем. Последующие боевые походы состоялись 18/19 и 23/24 октября 1916 г., 23/24 марта 1917 г. За это время на "Фон-дер-Танне" произошли две крупные аварии с турбинами, так что с 13 ноября по 29 декабря 1916 г. (22 дня) и с 31 мая по 22 июня 1917 г. (46 дней) он находился в ремонте.
