Торпедное вооружение состояло из двух бортовых подводных 533-мм торпедных аппаратов оригинальной конструкции (впереди барбета башни “А”) с общим боекомплектом 10 торпед образца MK.IVHB. Необходимо отметить, что “Ринаун" ещё в 1916 г. стрелял торпедами из бортовых подводных торпедных аппаратов на ходу на полной скорости. Позднее эти торпедные аппараты сняли и заменили восемью двойными надводными.

В январе 1915 г. адмирал Фишер распорядился вооружить каждый крейсер 25 якорными минами образца ‘1 Виккерс-20' Мины предполагали разместить на рельсах в кормовой части, что вызвало серьёзные конструктивные трудности. После того, как в январе 1916 г. Фишер покинул Адмиралтейство, от установки мин отказались.

К концу войны оба крейсера имели на вооружении по одному колёсному самолёту “Сопвич Кэмел" на платформе башни “Y” и по двухместному “Струттеру” на башне “В'’.

Согласно первоначального проекта, бронирование “Рипалса” и “Ринауна” по масштабу было сравнимо с бронированием “Индефатигейбла”, а потому предусматривало лишь слабую броневую защиту, что в основном соответствовало концепции применения этих кораблей при реализации основных требований – мощности артиллерийского огня и высокой скорости хода. Этот тип бронирования, вновь воплощённый в проекте линейных крейсеров четвёртого поколения, оказался. несомненно, неадекватным, как по протяжённости, так и по толщине броневого пояса, а о предположении, что эти крейсера могут вступить в бой с крупными боевыми кораблями противника, не могло быть и речи.

Главный броневой пояс толщиной 152 мм, длиной 140,9 м и шириной 2,74 м простирался от начала барбета башни “А" и до конца барбета башни “Y”. По высоте он располагался от главной (бронированной) палубы до уровня 0,46 м ниже проектной ватерлинии при нормальном водоизмещении или 1,3 м ниже ватерлинии при водоизмещении в полном грузу и опирался своей нижней кромкой на шельф (полку) на обшивке борта. Далее он продолжался в носовую часть корабля толщиной 102 мм на длину 29 м, не доходя 30,5 м до форштевня, и 76 мм в кормовую часть на длину 12,7 м, заканчиваясь в 22,9 м от кормы.


Линейные крейсера Англии. Часть III

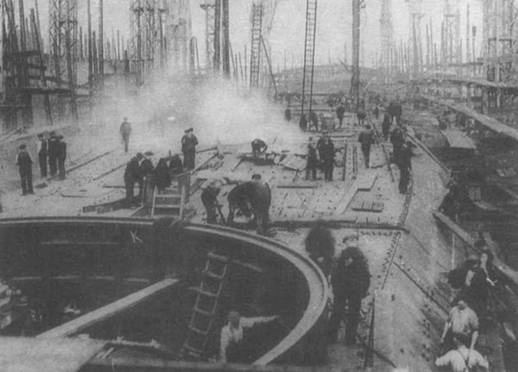

Корпус линейного крейсера “Рипалс” на стапеле. 6 октября 1915 г.


Выше главного броневого пояса борта покрыли 38-мм броней, состоящей из двух 19-мм слоёв и предназначенной служить двум целям: внутренний – как лист обшивки борта и наружной – для обеспечения лёгкого бронирования борта. 38-мм броневой пояс простирался между наружными краями барбетов башен “А" и “Y” и по высоте между главной (бронированной) палубой и палубой полубака, в корме заканчиваясь в 20,7 м от оси башни “Y”. Далее в носовую и кормовую оконечности на том же уровне проходила 25,4-мм броня. Броневой пояс имел многочисленные отверстия под иллюминаторы и мог служить лишь ограниченной противоосколочной защитой барбетов башен главного калибра и кожухов дымовых труб. Дымоходы дымовых труб имели 25,4- 38-мм бронирование в районе между палубой полубака и навесной палубой.

Поперечные переборки или траверзы соединяли оконечности главного броневого пояса и шли наклонно. Основными поперечными переборками были две 102-мм внутренние: носовая, соединявшая передние концы 152-мм главного броневого пояса и проходящая от главной (бронированной) палубы до палубы полубака, и кормовая, соединявшая задние концы этого же пояса сразу за барбетом башни “Y” между промежуточной и верхней палубами.

Две наружные поперечные 76-мм переборки соединяли оконечности броневых поясов: 102-мм в носовой части и 76-мм в корме. Ближайшая к носовой оконечности наружная переборка простиралась до палубы полубака, а кормовая переборка до верхней палубы.

Бронирование орудийных башен было тоньше, чем на линкорах с 381-мм орудиями. Согласно Burt [3]. башни имели толщину лобовой плиты 229 мм (согласно Conway [1] и Brayer [4]. 279 мм), двух передних боковых и двух задних боковых стенок 178 мм (согласно Raven/Roberts [5]. лицевой и двух передних 229 мм, двух задних 213 мм) и задней стенки 279 мм.

Крыши башен покрыли плитами из 108-114-мм брони более высокого качества, чем у линейных крейсеров предыдущих проектов. Толщина настила пола в задней части башни составляла 114 мм.

Барбеты башен главного калибра имели наружный диаметр 9296 мм и диаметр погона роликов катков 8229 мм. Толщина стенок барбетов над палубами составляла 178 мм и уменьшалась до 127-102 мм за траверзами или плитами главного броневого пояса.

Барбет башни “А” над главной (бронированной) палубой имел кругом толщину 178 мм, ниже этой палубы на наружной стороне уменьшаясь до 102 мм, внутренняя сторона вообще не имела бронирования. Барбет башни “В” над палубой полубака имел кругом толщину 178 мм, уменьшаясь до 102 мм ниже палубы полубака до главной палубы. Барбет башни “Y” имел толщину 178 мм над и 102 мм ниже уровня главной палубы.


Линейные крейсера Англии. Часть III

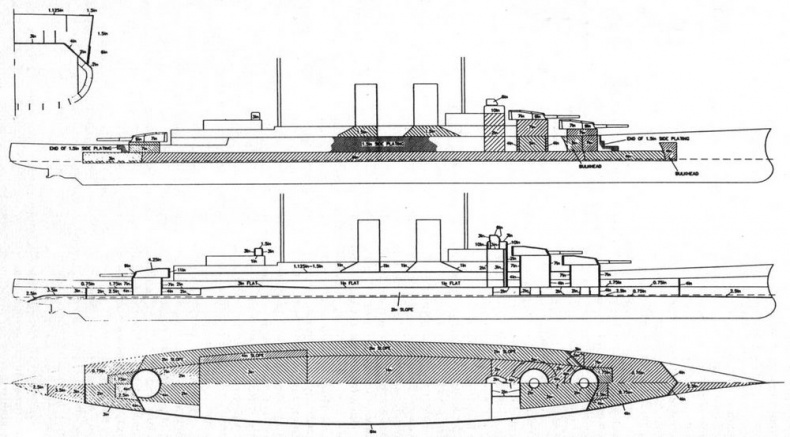

Линейные крейсера “Рипалс” и “Ринаун” (Система бронирования)


Неожиданно толстым выполнили бронирование лицевой стенки и боков передней боевой рубки, а именно, толщиной 254 мм, её крыши 76 мм и настила пола 152 мм. Толщина стенки коммуникационной трубы запасного выхода, ведущей вниз из передней боевой рубки, составляла 76 мм. Бронирование поста управления стрельбой центральной наводки, расположенной на крыше передней боевой рубки, составляло 152-76 мм. Вращающийся колпак визира поста управления стрельбой центральной наводки с передней стороны и с боков имел 152-мм бронирования и 76-мм с задней. Высота смотровых щелей передней боевой рубки над ватерлинией при нормальном водоизмещении составляла 16,8 м.

Бронирование лицевой части и боков кормовой рубки управления торпедной стрельбой выполнили толщиной 76 мм, часть крыши 38 мм и настила пола 25,4 мм. Кормовая рубка не имела коммуникационной трубы.

Корпус корабля по высоте разделили шестью палубами и настилом двойного дна. Сверху от осевой линии башни “В”, и не доходя до башни “Y”, расположили навесную палубу (спардек, она же шлюпочная), на которой установили четыре из пяти 102-мм трёхорудийных установок. Ниже от форштевня и заканчиваясь в корме на одном уровне с навесной палубой, проходила палуба полубака. Ниже палубы полубака проходила верхняя палуба. Ещё ниже простиралась главная (бронированная) палуба. Ниже главной промежуточная и нижняя палубы проходили в носовой части от форштевня до котельного отделения и в кормовой от машинного отделения до ахтерштевня, прикрывая рулевое устройство. В самом низу корпуса проходил настил двойного дна.

Палубное бронирование также оказалось совершенно недостаточным. Палуба полубака, имевшая толщину 13 мм перед барбетом башни “А”, 19 мм вокруг барбетов башен “А” и “В”, 29 мм в средней части корпуса, увеличиваясь до 38 мм у бортов и над погребами боезапаса за счёт слоя 25,4-мм плит высокоупругой брони.
