Артиллерийское вооружение
По две линейно-возвышенные башни расположили в носовой оконечности и в корме. Их 381-мм орудия главного калибра и орудийные установки были аналогичны предшествующим проектам линейных крейсеров. Однако после Ютландского боя в установках орудий образца Mk.I. максимальный угол возвышения +20° изменили на +30° с возможностью заряжания в любом положении в диапазоне углов до +20°. Это усовершенствование повлекло за собой подкрепления основания лафетов и всей установки в целом. Кроме того, увеличение угла возвышения потребовало применения более высоких броневых плит в лобовой части башен.
Так как все башенные механизмы по конструкции не изменились, заряжание орудий не могло производиться при углах возвышения более +20° . Чтобы предотвратить возвышение ствола более +20° при открытом затворе в установках применили специальную блокировку, отключающую механизм вертикального наведения на указанных углах возвышения, если затвор был открыт. Максимальная скорость вертикального наведения ствола орудия составляла 5°/сек. При максимальном угле возвышения стволов орудий +30° дистанция стрельбы снарядами с радиусом оживала головки в четыре калибра достигала 27200 м (147 каб.).
Ещё одним нововведением явилось устройство блокировки для того, чтобы заряжающий лоток мог приподниматься только при полностью открытом затворе. Кроме того, имелся воздушный компрессор для накатывания в исходное положение, и были установлены закрывающиеся дверцы, предотвращающие проникновение пламени загоревшихся зарядов в колодцы орудийных элеваторов и погреба боезапаса, чего не было у установок образца Mk.I. Воздушный компрессор позволял осуществлять весь цикл залпа без перегрузки гидравлической системы.
Оборудование каждой башни включало собственный гидравлический насос с паровым приводом для приведения в действие всех башенных механизмов. Эти гидравлические насосы со всей системой гидравлики отнесли на максимально возможное расстояние от бортов корабля. Горизонтальная наводка орудийных башен также осуществлялась гидроприводом. Угловая скорость поворота башен достигала 2°/сек. После всех этих усовершенствований новый орудийный лафет получил обозначение Mk.ll. Общий вес вращающейся части орудийной установки равнялся 860 т, против 750 т на “Куин Элизабет”.
Боекомплект мирного времени составлял по 100 снарядов и по 6 шрапнелей на ствол. Боекомплект военного времени увеличивался до 120 снарядов на ствол, из которых 36 было полубронебойных и 84 бронебойных, начиненных лиддитом, а также 82 учебных снаряда и 30 шрапнелей на корабль. Общий боекомплект военного времени составлял 1072 боевых и учебных снарядов. Зарядные погреба располагались над снарядными. Бронебойный снаряд пробивал 380-мм плиту из крупповской цементированной стали на дистанции 13000 м (70 каб.).
Башни имели обозначение от носа к корме “А”, “В”, “X” и “Y”. Расстояние от форштевня до оси барбета башни “А” состаляло 54 м, между осями барбетов башен “А” и “В”, “X” и “Y” 16 м, между крайними “А” и “Y” 162,4 м, на 24,4 м больше, чем у крейсеров типа “Ринаун”, что с учётом диаметра барбета (9000 мм) определяло длину 305-мм главного броневого пояса.
После окончания постройки при осадке при полном водоизмещении высота стволов орудий каждой башни над уровнем ватерлинии, начиная от носа к корме, составляла 9,75 м; 12,3 м; 9,3 м и 6,24 м. Все орудийные башни имели сектор обстрела 300°. Как и на крейсере “Фьюриес”, на крышах башен “Худа” не имелось наблюдательных командирских башен, а смотровые щели прорезали в лобовой плите. В задней части каждой башни установили дальномеры с базой 9,14 м и по одному открытому визирному устройству (прицелу) для стрельбы на самоуправление.

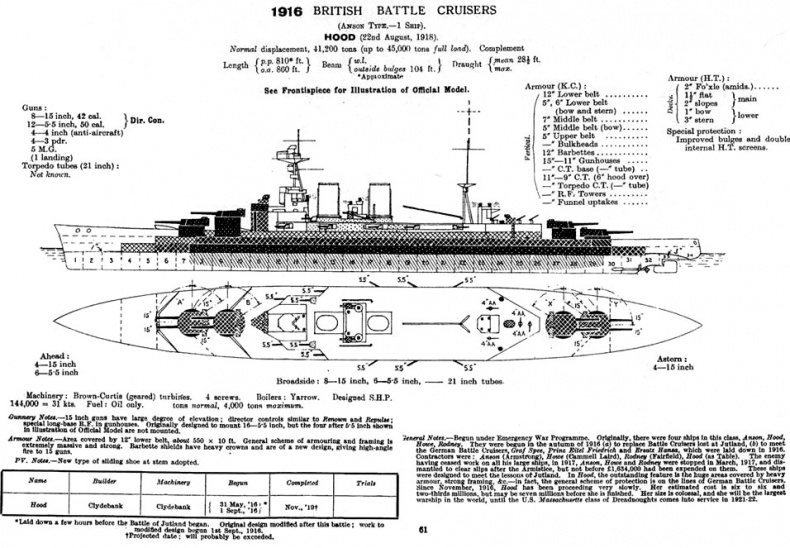

Линейный крейсер “Худ”. (Сведения о корабле, опубликованные в английском справочнике “JANE'S FIGHTING SHIPS". 1919)
Согласно окончательному варианту проекта, вспомогательная артиллерия “Худа” должна была состоять из 16 (затем её сократили до 12), скорострельных 140-мм орудий, аналогичных установленным на “Фьюриесе”. Установки имели спереди и с боков щитовое прикрытие толщиной 38-25,4-мм и были открыты сзади.
Орудия разместили двумя группами, из них двенадцать на палубе бака в районе, простиравшемся впереди фок-мачты до позади грот-мачты, и четыре на навесной палубе, по два в носовой и кормовой части спардека. Шесть из них могли вести огонь по курсу, восемь по каждому борту и четыре по корме. Сектора обстрела орудий составляли: четыре орудия на спардеке и четыре орудия на ю ге- 135°, восемь орудий по бортам шкафута – 137°.
Общий боекомплект мирного времени составлял 1800 начиненных лиддитом снарядов или по 150 на ствол, из которых 38 было полубронебойных, 90 фугасных и 22 фугасных с ночным трассером. Боекомплект военного времени составлял по 200 снарядов на ствол, из которых 150 было начиненных лиддитом и 50 фугасных, а также 464 учебных снаряда и 96 шрапнелей на корабль. Общий боекомплект составлял 2960 боевых и учебных снарядов.
Центрально-штыревой лафет образца Mk.II придавал стволу возвышение до +30° вместо +25° на прежнем лафете образца Mk.Pl., что обеспечивало дальность стрельбы около 16200 м (87 каб.). Это было значительно больше, чем обеспечивало 152-мм казематное орудие образца Мк.ХП, способное вести огонь на дальность только 11700 м (63 каб.).
От того что разрывная сила 140-мм снарядов (весом 37,2 кг) была примерно на 30% меньше, они не достигали эффективности 152-мм снарядов весом 45,4 кг. Однако это считалось вполне достаточным для отражения атак эсминцев, а меньшая эффективность отдельного выстрела 140-мм орудий компенсировалась другими достоинствами, к числу которых относилась простота в обслуживании, удобство заряжания более лёгкого боеприпаса и, как следствие, большая скорострельность.
Серьёзным недостатком новых орудий считалась недостаточная защищённость расчёта от поражения артиллерийским огнём противника и воздействия плохой погоды, так как для этих целей имелся только броневой щит. В октябре 1917 г. Адмиралтейство подняло вопрос об установке этих орудий в башнях, по, так как это потребовало бы значительного дополнительного веса, от них отказались.

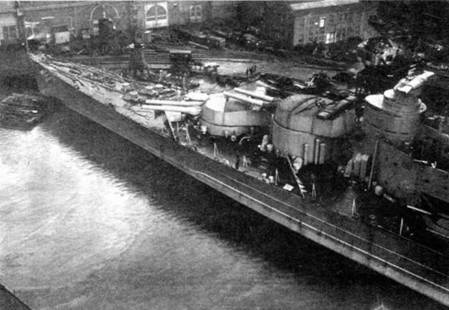

9 января 1920 г. “Худ” перед ходовыми испытаниями
Боеприпасы к 140-мм орудиям подавались верхними элеваторами, имеющимися при каждом орудии, из коридоров подачи боезапаса, куда, в свою очередь, боезапас доставляли нижними элеваторами из зарядных и снарядных погребов. Применение верхних элеваторов долго оставалась под сомнением, и на их установку решились незадолго до окончательного утверждения строительных чертежей. Верхние элеваторы установили только после того, как при проведении испытаний на линкоре “Вэнгард” в период с августа 1917 г. по январь 1918 г. меры по противодействию распостранению пожара дали положительные результаты, причём заряды должны были находиться в пеналах Кларксона. Добавочный вес 80 т взяли из запаса водоизмещения.
