Шлюпки и якоря, издревле, после весел и парусов, составлявшие главнейшую статью снабжения корабля, сохраняли свой традиционный тип: первые — со времен эскадр Ушакова и Нахимова, вторые — принятые флотом после затянувшихся раздумий и сомнений 1880-90 гг., когда якоря Холла на флотах мира были приняты повсеместно. В оснащении шлюпками дыхание нового века ощущалось появившимися на корабле запахами бензина и керосина. Вместе с традиционными гребными судами — верными и выносливыми реликтами парусной эпохи гребно-парусными 20-весельными барказами, 14-весельными легкими катерами, 6-весельными вельботами и 6-весельными ялами — дожившими до наших дней "шестерками" (каждого типа по две шлюпки) — корабль получил и два представителя технического прогресса — 40-футовый паровой катер (этот тип начал развитие с 60-гг. XIX в.) и 40-футовый моторный катер — детище начавшейся с конца XIX в. эпохи моторов. Сверх того, один из барказов был оснащен керосиновым двигателем с гребным винтом.
Веяние прогресса отражал и новый тип принятого на корабле якорного устройства. "Андрей Первозванный" стал первым линейным кораблем флота, получившим не только современные якоря Холла, но и право втягивать их в бортовые клюзы без изнурительных операций взятия якоря "на кат", "на фиш" и прочих, превращавших уборку якоря в затяжное и опасное приключение. Теперь в оснащении якорным устройством корабль стал вровень с требованиями XX в. Ставшее удобным и безотказным якорное устройство "Андрея Первозванного" включало два становых и один запасной якорь системы Холла, весом каждый по 480 пудов, один 35-пудовый верп, два 110-пудовых стоп-анкера. Две становых цепи калибром 2 2/3 дм (69,85 мм) имели длину по 150 саж. (такая же цепь запасного якоря 100 саж). Подъем и отдачу якорей обслуживали шпилевая машина на средней палубе, два укороченных стопора Легофа, два бортовых клюза, позволявших втягивать в них якоря, два палубных клюза для прохода цепей на шпиль, четыре талрепа для подтягивания якорей в клюзы найтовым стопором по-походному, два цепных накидных стопора и два цепных стопора с глаголь-гаками.
Из обширной номенклатуры дельных вещей, насчитывавших 18 позиций, следует отметить руль, отличавшийся полубалансирной конструкцией. Представляют интерес размеры внешних отличий корабля — 15 дм высота накладных литых медных букв названия корабля и 28 фт и 20-фт высоты флагштока и гюйсштока.
Особенностью корабля, как и его сверстника "Императора Павла I", было применение палубных иллюминаторов.
Они, известные еще в парусном флоте, должны были хотя бы отчасти исправить последствия слишком экстремистского проектного решения. В офицерских каютах и помещениях команды иллюминаторы устанавливали из литой меди, с просветом для стекла 6 дм. Иллюминаторы офицерских помещений открывались на петлях и закрывались на три барашковых задрайки. Аля зашиты стекла со стороны палубы предусматривались стальные решетчатые крышки, крепившиеся к наружным кольцам. Под иллюминатором для стока воды подвешивались металлические поддоны со стеклянным дном. В помещениях команды задраек не применяли, и иллюминатор вворачивался на место наружным кольцом. На место иллюминатора, когда он бывал снят, устанавливались решетчатые вентиляционные крышки и поддоны. Все иллюминаторы прикрывались броневыми крышками. В офицерских помещениях броневую крышку ставили на место наружного кольца и крепили ее болтами. Крышки иллюминаторов в помещениях команды вкручивались, как и иллюминатор, в наружное кольцо.
Таким он был, предоставленный, конечно, далеко не во всех подробностях, то опережавший свое время, то непоправимо от него отстававший, линейный корабль-додредноут "Андрей Первозванный".
Приложение № 2
"Андрей Первозванный” и "Дредноут"
(Из брошюры "Общества ревнителей военных знаний", изданной в г. С.-Петербурге в 1908 г.)
I. Тактические элементы
Водоизмещение — около 18 000 т.
Длина (наибольшая) — 460 ф, ширина — 79 ф.
Углубление — 27 ф.
Артиллерия (черт. № 1)
4 орудия — 12 дм. в 40 калибров длины.
14 орудий— 8 дм. в 50 калибров длины.
12 орудий — 120 мм. 8 пулеметов.
Минное вооружение (черт. № 2)
3 подводных минных аппарата: один из них носовой, два бортовых.
Корабль снабжен тараном.
Броня (черт. № 3)
1-й броневой пояс по ватерлинии от носа до кормы — 8–8 ½ дм. (к корме этот пояс утончается до 4 дм., а к носу до 5 дм.).
11-й броневой пояс над первым из носа до кормы — 5 дм. (к корме и к носу этот пояс утончается до 3 ½ дм.).
111-й броневой пояс прикрывает каземат 8-дм. орудий — 5 дм. (внутри каземата орудия отделены друг от друга траверсами).
IV-й броневой пояс прикрывает каземат 120-мм орудий — 3 ½ дм.
Башни 12-дм. орудии прикрыты броней в 10 дм., подачные к ним трубы 5 дм.
Башни 8-дм. орудий прикрыты броней 7 дм., подачные к ним трубы—4 дм.
Боевая рубка 9 дм. Дальномерная рубка 6 дм.
Палуба над казематом 120-мм орудий (черт. № 3) ¾ дм., палуба над казематом 8-дм. орудий 1 дм., верхняя палуба (черт. № 4) 1 дм., верхняя броневая палуба (черт. № 4) 1 ¼ дм., нижняя палуба (черт. №№ 3 и 4) — ¾ дм—1 ¼ дм. — IV, дм.
Крыши башен — 2 дм.
Машин две — тройного расширения; 25 котлов системы Бельвиля.
Индикаторных сил (по проекту) — 17 600.
Скорость хода —18 узлов.
Запас угля (нормальный) — 1500 тонн.
Запас угля (полный) — 3000 тонн.
Район действия экономическим ходом — 6500 миль (приблизительно).
Прожекторов — 2.
Мачт легких — 2.
Труб —2.
Судовой состав: офицеров, механиков и врачей 29; кондукторов 22; команды 900 человек.
Башни приводятся в действие при помощи электричества. Подача ко всем орудиям при помощи электрических элеваторов, а в случае порчи вручную.
Непотопляемость корабля достигается разделением его на большое количество водонепроницаемых отсеков, из коих вода выкачивается в случае получения пробоины, при помощи одиннадцати 500-тонных электрических турбин. Таким образом, водоотливные средства позволяют в течение часа выкачать из судна 5500 тонн воды. Выравнивание крена достигается путем соединения противолежащих отсеков толстыми трубами, автоматически перепускающими воду из поврежденного отсека в другой, ему противолежащий.
![Линейный корабль "Андрей Первозванный" (1906-1925)](img/photo_books/77664/pic_51.jpg "Линейный корабль "Андрей Первозванный" (1906-1925)")

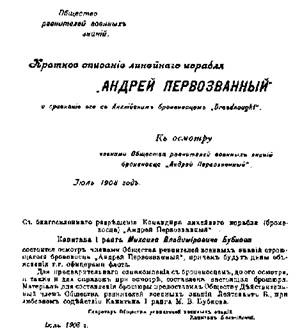

Титульный лист (и его обратная сторона) брошюры, изданной «Обществом ревнителей военных знаний» о линейном корабле «Андрей Первозванный»
