Сличение этих кривых сразу показывает, в какой относительно слабой степени обеспечена остойчивость этого корабля при одном поясе бронирования.

Правда, на броненосцах типа "Александр III" это обеспечение остойчивости было еще меньше (см. тот же чертеж), и при разбитом надводном небронированном борте корабль утрачивал остойчивость при крене в 12°. А одно положение руля на борт давало ему крен свыше 10°. Я думаю, что Цусимский погром послужил достаточно убедительным доказательством необходимости признания выставленного во многих моих докладах положения, что живучесть (непотопляемость при повреждениях) должна быть признана основным качеством, которое надлежит подтверждать расчетами, основным принципом коих должно быть, чтобы корабль тонул не опрокидываясь.

Если по абсолютной величине плеч боевая остойчивость броненосца "Павел I" и представляется более обеспеченной, нежели для "Александра III", то относительно случая небронированного верхнего пояса одна диаграмма как бы представляет увеличенную копию другой: то же быстрое падение метацентрической высоты после ухода под воду верхней кромки брони при крене около 10°, который в сущности, и является предельным допустимым с крайнею опасностью. Отсюда следует, что бронирование корабля "Император Павел I" одним поясом брони недостаточно обеспечивает его боевую остойчивость, а без такого обеспечения боевая сила корабля является чисто мнимою и представляет собою не грозу для неприятеля, а ловушку для корабля.

Таким образом, было сделано следующее предположение:

1) корабль уширяется по проекту Балтийского завода;

2) на уширенный корабль ставится пояс 6 дм. бортовой брони до верхней палубы;

3) верхняя палуба делается броневою;

4) палубная броня жилой палубы имеет скосы к нижнему шельфу, образуя нечто вроде второго броневого борта;

5) нижняя броневая палуба делается не броневой.

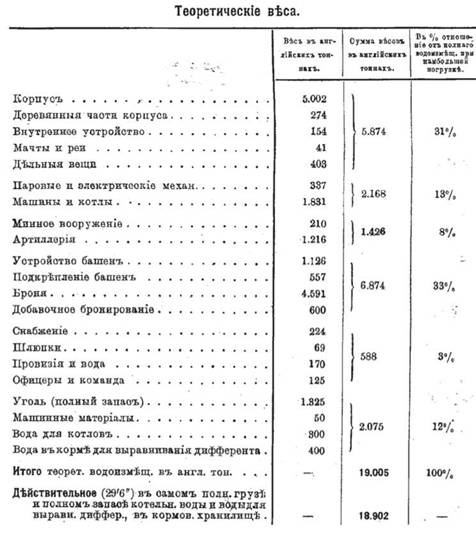

Такое изменение бронирования вызывает его переуглубление на 1 фт. и уменьшает начальную метацент-рическую высоту на 2 фт, т. е. эту высоту следует принять вместо 7 или 6 фт. в 5 или 4 фт. (на деле 4 фт. 5 дм.).

Само собою разумеется, что такое увеличение водоизмещения броненосца почти до 18000 тонн вызовет и соответствующее уменьшение скорости, которое составит около 3/4 узла, сравнительно с первоначальным проектом. Если такое изменение будет принято, то при разработке проекта необходимо соблюсти и следующие принципы обеспечения непотопляемости:

1) Не допускать крена при аварии, устроив, надлежащей ширины, сообщения между симметричными отсеками обоих бортов (перепускные клапана в машинном отделении недостаточны).

2) Выработать и устроить систему затопления отсеков по желанию для выравнивания корабля.

3) Надводные части подразделить достаточным числом переборок, дабы и в случае повреждения брони выводился сравнительно небольшой отсек и участок палубы.

Подполковник А. Крылов.

Для обеспечения непотопляемости корабля последний снабжен двойным дном и бортовыми коридорами и разделен водонепроницаемыми переборками на отсеки. Второе дно идет от 13-го до 99 шпангоута, на высоте 4 фут от нижнего, и поднимается до скоса нижней броневой палубы.

Пятый стрингер сделан водонепроницаемым и пространство между пятыми стрингерами и верхним и нижним дном называется междудонным отделением. Междудонное же отделение, от пятого стрингера до нижней броневой палубы, называется нижним бортовым коридором.

Вертикальный киль водопроницаем на всем протяжении корабля, кроме части его от 73 до 86 шпангоута, где образованные им, правое и левое междудонные отделения приспособлены для автоматического уменьшения крена, в случае затопления одного машинного отделения. Междудонные отделения и нижние бортовые коридоры разделены водонепроницаемыми шпангоутами 15, 18, 21, 24, 28, 31, 34, 37, 40, 43, 46, 50, 53, 56, 59, 62, 65, 68, 70, 73, 76, 79, 82, 86, 90 и 94, образуя 27 междудонных отделений и по 27 нижних бортовых коридоров, с каждого борта, т. е. всего 54 нижних бортовых коридора.

Горловин на 5 стрингере нет; устроены только сточные трубы с клапанами для стока воды из нижних бортовых коридоров в междудонные отделения.

Между нижней броневой и жилой палубами, от 13 до 99 шп., поставлена двойная броневая водонепроницаемая переборка, в расстоянии 6 фут от наружного борта, образуя 15 верхних бортовых коридоров с каждого борта, разделенных водонепроницаемыми переборками на шпангоутах: 18, 24, 28, 34, 40, 46, 50, 56, 62, 68 1/2, 73 1/2, 78, 86 и 93 1/2, образуя 30 верхних бортовых коридоров.

Верхние бортовые коридоры сообщения друг с другом не имеют. Попадать же в них можно с жилой палубы, через горловины, закрываемые броневыми крышками. Между нижними бортовыми коридорами имеются водонепроницаемые двери, на шпангоутах: 15, 21, 24, 31, 34, 37, 43, 50, 53, 59, 65, 68, 70, 76, 79, 82, 90 и 94.

Корабль делится на 8 главных отсеков водонепроницаемыми переборками на шпангоутах: 18, 34, 50, 62, 73, 86 и 99. Такое деление не особенно удобно: 2-й отсек получается слишком большим и сложным, и было бы желательно иметь 9 отсеков, считая переборку на 28 шп. за отделяющую третий отсек от второго. Переборка на 18 шп, доходит до верхней палубы, а остальные до жилой.

По жилой палубе корабль делится на отсеки переборками, расположенными на 18, 38,48, 69, 80 и 100 шп., причем между переборками 48 и 69 считаются два отсека, соответствующие отсекам, расположенным до жилой палубы. Кроме указанных, имеются водонепроницаемые переборки: на 2 шп. от нижней броневой палубы до жилой, на 4 шп. от трюма до жилой, на 13 шп. от трюма до жилой, на 24 шп. до платформы и на 23 шп. от платформы до нижней броневой, на 28 шп. до жилой, на 40, 46, 56 и 68 до нижней броневой, на 96 шп. до платформы, на 91 и 95 шп. от платформы до нижней броневой, на 93 шп. от нижней броневой до жилой, на 104 шп. до нижней броневой и продольная переборка между машинами.

Для разобщения отсеков имеются 11 клинкетных дверей, закрывающихся с жилой палубы: 2 на 86 шп., одна на продольной переборке на 78 шп., 2 на 73 шп. и по одной на 68. 62, 56, 50, 46 и 40. шп.

Палубы корабля носят следующие названия, начиная снизу: верхнее дно, платформа, кубрик, нижняя броневая, жилая, верхняя, навесная палуба и крыши казематов 120-мм орудий, из которых пять последних бронированы.

Нижняя броневая палуба имеет скосы к оконечностям и бортам корабля. При углублении корабля 27 фут 9 дюймов средняя ее часть приходится на высоте ватерлинии; края у бортов ниже ватерлинии на 4 фт. 9 дм., у тарана на 8 фт. 9 дм. и у ахтерштевня на 5 фт. 9 дм. При том же углублении края палуб у миделя отстоят от ватерлинии — жилой палубы на 9 фт. 3 дм., верхней на 18 фт., навесной на 27 фт. 3 дм. и крыш 120 мм. казематов на 34 фт. 9 дм.
