Электрическим штурвалом Гейслера пользуются только в крайних случаях, т. е. в случае порчи рулевого мотора и машины, для управления кормовыми шпилями и ручными штурвалами. Штурвалы эти включаются в каждом посту самостоятельно. Провода от паро-электрического и электрического штурвалов проложены в коридорах проводов по правому борту, а от штурвалов и указателей Гейслера — по левому борту.

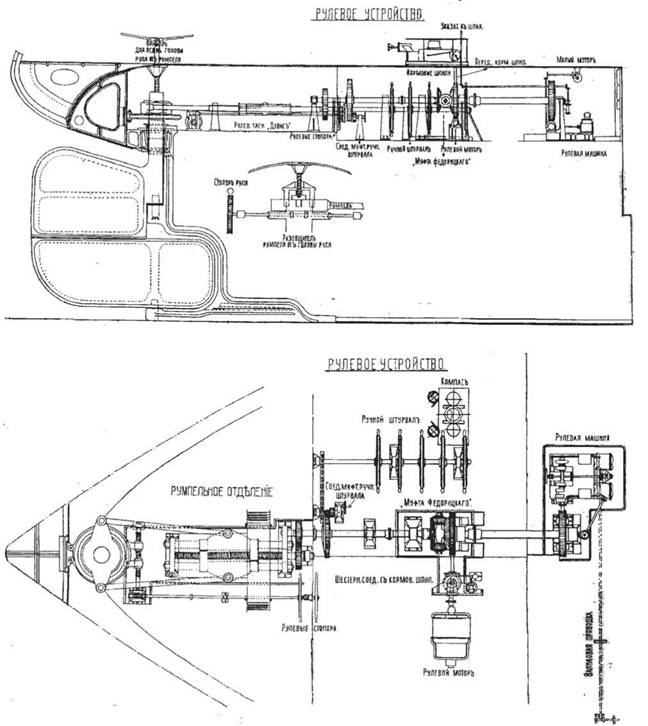

В румпельном отделении находится пять ручных штурвалов, насаженных на общий вал, вращение которого с помощью цепи Галля передается на малую шестерню, входящую в зацепление с зубчатым колесом, надетым на вал румпеля. Перекладка руля с борта на борт ручными штурвалами требует шесть человек, отнимая 1,75 мин. времени.
Машинные телеграфы расположены следующим образом:
1) На компасной площадке для постоянного пользования при съемках и постановках на якорь и при плавании в условиях мирного времени.
2) На верхнем мостике для пользования только в случае порчи первого, потому что он слишком удален от управляющего кораблем, а стоять рядом с ним нельзя, так как ходовая рубка закрывает от него всю переднюю часть горизонта.
3) В боевой рубке для пользования им при условиях боевой обстановки.
4) В центральном посту только для пользования во время боя и то в случае, если будет испорчен телеграф боевой рубки.
Указателей оборотов машин два: один, передающей приказания с мостика в машину, системы инженера Федорицкого, а другой, показывающий число оборотов, делаемых машиной, системы Брауна. Первый прибор позволяет варьировать оборотами машин с точностью до одного, второй— с такою же точностью передает имеемое число оборотов. Кроме того, имея таблицу проходимого кораблем расстояния в 1 сек. на различных ходах, с помощью прибора Федорицкого можно передавать в машину "нагнать" или "отстать" на столько-то секунд. На практике как тот, так и другой приборы действовали очень хорошо, благодаря чему сохранение места в строю не представляло особой трудности.
Приборы эти расположены так: по одному указателю Брауна на обе машины в ходовой и боевой рубках и в центральном посту, и там же по два передатчика Федорицкого — на каждую машину свой.
Переговорные трубы и телефоны связывают между собой практически во все боевые посты корабля.
На корабле имеются три рода компасов:
1) Главные 7 и 1/2 дм. Грея расположены на компасных площадках переднего и заднего мостиков.
2) Путевые 7 и 1/2 дм. Грея в ходовой рубке и в штурвальном отделении.
3) Боевой 5-дм. в жидкости — в боевой рубке.
![Линейный корабль "Император Павел I" (1906 – 1925)](img/photo_books/77665/pic_70.jpg "Линейный корабль "Император Павел I" (1906 – 1925)")
На корабле имеется три хронометра Эриксона. Они помещены в особом ящике, который стоит в хронометрической каюте, расположенной в офицерском отделении рядом с кормовой 12-дм. башней. Кроме обычных способов определения поправки хронометров, в настоящее время широко пользуются радиотелеграфом для получения заранее известных моментов, даваемых некоторыми береговыми радиостанциями большой мощности, как например, станция башни Эйфеля.
На корабле постоянно имеется два полных комплекта карт Балтийского моря, один комплект английских карт до западного берега Франции и один комплект секретных карт. Все карты, кроме английских, хранятся в штурманской рубке; здесь же помещаются мореходные и сигнальные книги, циркули, линейки, транспортиры и т. п. инструменты, постоянно требующиеся на походе. Английские карты и вахтенные журналы хранятся в особом шкафу в первом офицерском отделении.
На корабль отпущено два механических лага системы Уолкера с электрическими счетчиками. Лаги установлены на бортовых леерных стойках; провода от них проведены в центр, пост и в ходовую рубку, счетчики же установлены только в ходовой рубке, а в центральном посту имеются лишь места для них, которые могут быть использованы после боя, если ходовая рубка будет разрушена.
Лотов Томсона два: один из них, с электрическим мотором, для выбирания лотлиня, установлен на крыше 120 мм. каземата с правой стороны под носовым мостиком; другой, механический, — соответствующим образом на левом борту. Для бросания лота сделаны особые выстрела (английская система), по которым ходит тележка с лотлинем. Длина выстрелов 40 фут., благодаря чему при определении глубины судно может вилять до 5° на сторону, не рискуя оборвать лотлиней. Опыт показал, что лотом с электрическим мотором можно доставать глубины до 60 саж. каждые две минуты. На юте установлено два предостерегателя системы Джемса.
Для маневрирования на постоянном курсовом угле в боевой рубке установлено два прибора Ивкова— по одному на борт. Приборы имеют один общий указатель, по которому правит рулевой, стараясь держать стрелку на средней черте. Второй указатель от тех же приборов поставлен в центральном посту. Практика показала, что при исправном действии прибора корабль можно держать на постоянном курсовом угле с точностью до 1°. К сожалению, конструкция прибора недостаточно солидна и оставляет желать лучшего.
Дальномеры системы Барра и Струда, 9-ти-футовые, установлены следующим образом: один, главный — в ходовой дальномерной рубке на тележке, катающейся по круговому погону, два других — на открытых тумбах на заднем мостике. Дальномеры снабжены наружным выверителем и осветительными приборами, позволяющими пользоваться ими не только днем, но и ночью.
Все наружные огни можно разбить на три категории:
1) ходовые и якорные, 2) сигнальные и 3) боевые-кильватерные. Огни первой и второй категории имеют каждая свою станцию в ходовой рубке; штепселя фонарей Ратьера расположены на переднем и заднем мостиках. Клотиковые фонари имеют штепсели у соответствующих мачт, при чем клотиковым фонарем грот-мачты можно пользоваться и с переднего мостика. На фок-мачте, кроме того, установлен фонарь Табулевича. Станция огней третьей категории установлена в боевой рубке. Питание всех огней взято от магистралей освещения обоих бортов; переключатели питания находятся при своих станциях.
Для подъема дневных сигналов через блоки на клотиках и ноках реев проведены сигнальные фалы. Из практики выяснилось, что этих фалов недостаточно, а потому в настоящее время между ноками реев фок и грот-мачт протянуты леера, в которые заведено по четыре сигнальных фала; этими фалами удобно пользоваться для подъема сигналов кораблю, находящемуся на траверзе; для таких же сигналов, как "шары" и "земли", на фок-мачте имеется особый рей, специально для них приспособленный.
Сигнальные флаги хранятся в шести сигнальных шкапиках (по одному комплекту в каждом), стоящих: два на переднем верхнем мостике, два на переднем нижнем мостике и два на заднем мостике.
Паровые машины и котлы
Две главные машины линейного корабля поршневые, тройного расширения, с 4-мя цилиндрами. Построены они в 1910 г. Балтийским Судостроительным и Механическим Заводом в г. С.-Петербурге.
