Работу машины полным ходом могла обеспечить одна питательная помпа при бездействии второй. В машинном отделении располагалась также центробежная циркуляционная помпа с паровым приводом системы Компаунд, двухцилиндровая паровая донка системы Вортингтона, два паровых вентилятора опреснительный аппарат системы Норманди производительностью не менее 2 т/сут. Циркуляционная помпа могла брать воду из трюма и качать ее за борт через особый отросток. Воздушный насос воду из холодильника качал в изготовленный из меди теплый ящик, вода из него пропускалась в другой (цилиндрический) теплый ящик и оттуда выпускалась или за борт, или в запасную цистерну. Паровая донка, сообщаясь с клапанным ящиком, могла брать воду из-за борта, из холодильника, из цистерн пресной воды, из трюма. Воду можно было подавать в котлы, за борт, на палубу, в машинное отделение; редусматривались соответствующие трубы и краны. Паровые и питательные трубы изготовлялись тянутыми из красной меди. Главные паровые и питательные трубы и цилиндрическая часть сепаратора обвивались проволокой. Гнутые участки труб утолщались на один калибр.
Все фланцы труб соединялись на "бронзовых притертых чечевицах”, их испытывали давлением 18 атм, трубы холодильника — 20 атм. Запас пресной воды в сообщавшихся цистернах машинного и котельного отделений составлял 5 т. Предусматривались цистерны для масла (1 куб. м), сала, обстрижки, а также шкафчики для рабочего платья машинистов, стол и шкаф с двумя тисками. Здесь же в машинном отделении "удобно и сподручно" размещали имущество и гаечные ключи.
Водоотливная система включала 7 эжекторов с подачей по 40 т/ч (из них по две — в машинном и котельном отделениях), центробежную помпу (300 т/ч), приспособленную для выкачивания воды из трюма, паровую донку (25 т/ч), также палубную переносную ручную помпу, способную выкачивать воду из трюмов. Подачу, или производительность, как говорили раньше; этих водоотливных средств, наблюдающие могли проверить до постановки на корабле механизмов. “Инвентарная принадлежность” представляла номенклатуру из почти 200 позиций, включавшую разного рода стальные, железные, медные и резиновые запасные части, измерительные приборы, инструменты. крепежные изделия и тару.
В них значились пружины, клапанные кольца, трубки, втулки, формы для заливки белого металла (баббиты для подшипников), часы, соленометры, банники для чистки дымогарных трубок, ведра для золы и воды, патентованный смазочный аппарат Молеруно, сверла, метчики, дифференциальные тали, 60 мешков для угля, ножовка по металлу, пружинные весы для взвешивания угля, напильники, зубила, запас заклепок, комплект асбестовой и тальковой набивки для всех сальников и несказанное множество других полезных вещей. По 33 позициям их принимали только по окончании “пробных рейсов". “За особую плату" заказчик должен был приобрести подшипник верхнего соединения шатуна со штоком и штырем цилиндра, ползун кулисы Стефенсона для запасного цилиндра, а также запасной бронзовый гребной винт.

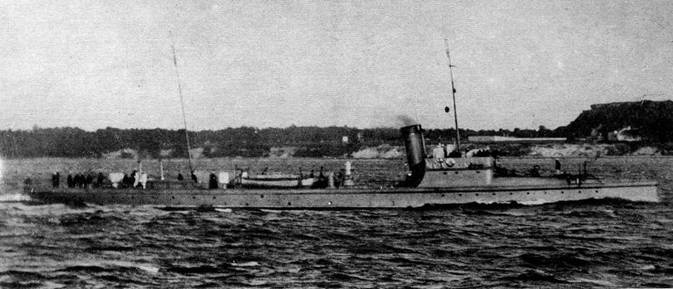

Минный крейсер “Посадник”
Приступив к заготовке материалов в день подписания контракта фирма начала постройку "Воеводы” и “Посадника” (названия корабли получили в декабре) 20 июня и 9 августа 1891 г. С этими двумя событиями связаны остающаяся до наших дней необъяснимой аномалия с изготовлением для каждого корабля двух совершенно разных видов закладных досок. Доски первого вида — прямоугольные из серебра (одна с закруглением углов) размерами 11,3x8 и 11,4x8,1 см обозначали даты начала постройки (чего в русском флоте никогда не делали). Под гравированным на лицевой стороне силуэтом корабля шла подпись: “9-ти пушечный минный крейсеръ ("Воевода” — на одной доске, “Посадник"- на другой — P.M.) съ механизиомъ в 3300 индикаторных силъ. Начатъ постройкой (далее дата 20 июня и 9 августа 1891 г. — P.M.) на верфи Шихау в Пруссии в Эльбинге”. На обороте досок обоих крейсеров была надпись: "Наблюдающий за постройкой корабельный Иижеиеръ Старший помощник судостроителя Пущинъ”. Доска “Посадника” имела дополнительное украшение в виде якоря и цепи, шедшей от расположенных в верхних углах кнехтов.
В должности младшего помощника судостроителя и еще в чине подпоручика корпуса корабельных инженеров инженер Н.Н. Пущин (1861-? в 1886–1887 гг. строил в Новом Адмиралтействе миноносец "Нарва" (типа “Измаил”, служил с 1880 г., окончил Морскую академию в 1888 г. и в 1915 г. в чине генерал-лейтенанта занял высшую ступень — первый номер в Списке чинов- в иерархии корабельных инженеров). Хорошо зная порядки в судостроении, вряд ли мог он позволить себе такую нескромность, как упоминание одного лишь себя в тексте закладной доски. Вернее думать, что такой текст был избран фирмой Шихау, на обязанности которой по давнему обыкновению, лежал заказ закладных досок.
Из рекламных целей, фирма, в расчете на новые заказы, могла не поскупиться на отработку вариантов художественного оформления досок и даже пойти на беспрецедентный шаг изготовления досок к двум событиям постройки кораблей: ее начала, а затем и официальной закладки. Подозревать в такой роскоши, особенно прижимистое Морское министерство, было бы неосновательно. Странным было и появление второй пары досок, посвященных, закладкам двух кораблей. Состоялись они, как явствовало из текстов, незамедлительно после начала постройки: "Воеводы” — 1 августа 1891 г., “Посадника” — 10 августа 1891 г. Разные по величине серебряные пластины — одна 12,9x7,4 см, другая — 11,4x8,1 см изображали тот же гравированный силуэт корабля и одинаковые, кроме даты закладки, странным образом и только на лицевой стороне исполненные надписи: “Минный крейсер (далее название корабля. — P.M.), построенный (для “Воеводы” была допущена ошибка. — P.M.) Ф. Шихау в Эльбинге в 1891 году. Длина 58,0 м. Ширина 7,4 м. Высота 3,81 м. Осадка 3,2 м. Скорость 22,5 узловъ. Сила машин 3500 инд. л.с. Водоизмещение 400 тоннъ. Запас угля 95 тоннъ. Заложен (далее — дата. — P.M.).
О надписи на обороте в “Каталоге”, выпущенном ЦВММ в 1974 г., не говорится. Возможно, что на этой стороне предполагали (но почему-то не успели) нанести, как это было принято в русском флоте, фамилии высших чинов Морского министерства и участников церемонии. Могло быть и другое — гравировка на оборотной стороне фамилии того, кому фирма считала нужным преподнести доску в качестве сувенира. Увы, такие детали остаются в истории неисследованными. В ноябре уже были готовы корпуса кораблей, шло испытание водонепроницаемости (в большинстве, как этого добилась фирма, струей из брандспойта и наливанием воды в отсеки) и приступили к сборке машин на стенде.
26 ноября крейсер № 1 ("Воевода”) был спущен на воду, в январе 1882 г. на нем закончили установку котлов и приступили к установке машин. В апреле закончили прокладку сети электрического освещения, установку вспомогательных механизмов и устройств, развернули отделку помещений. С отставанием, равным циклу соответствующих работ на "Воеводе”, приступили к ним и на “Посаднике” (спущен 1 апреля 1892 г.).
В апреле 1892 г. наблюдавший инженер-механик Н.А. Пастухов забраковал все четыре главные паровые трубы (медные, диаметром 150 мм и толщиной 6,5 мм) для обоих крейсеров, но фирма успела сделать новый заказ и к началу мая “Воевода” был отбуксирован в Пиллау для окраски в доке подводной части и установки гребного винта. 15 мая на двухчасовом форсированном испытании при осадке носом 2,27 и кормой (с пяткой рулевой рамы) 3,25 м. “Воевода” на двух пробегах по 18,25 мили развил среднюю скорость 22,29 уз (при 256 об/мин). 22 мая при той же нагрузке (водоизмещение 395,5 т), "Посадник” развил среднюю скорость 22,12 уз. 23 мая на обоих кораблях установили доставленные из Берлина закладные доски. На 5-часовом испытании 16-уз скоростью, удельный расход топлива, при мощности около 850 л.с. составил 0.75 и 0,778 кг/л.с. час. 5 июня сдача кораблей завершилась (задержка была вызвана рядом переделок и запозданием доставки из России торпедных аппаратов) и, приняв экипажи, доставленные транспортом “Красная Горка”, крейсера, подняв флаги, гюйсы и вымпелы отправились в Россию.
