В этом отношении он имел большое сходство с французскими броненосцами девяностых годов типов «Galouis» и «Suffren».
Преимущества типа «Цесаревич» над типом «Ретвизан»
1) Более развитая броневая зашита ватерлинии по всей длине и хорошее прикрытие оконечностей.
2) Наличие 2 сплошных броневых палуб.
3) Образование по всей длине корабля бронированного клетчатого слоя высотой от 2 до 2,9 м над ватерлинией и 1,5 м под ватерлинией.
4) Противоминная бортовая зашита из броневых переборок на длине 3/4 корабля.
5) Размещение всей 6-дм. артиллерии в 2 орудийных башенных установках, защищенных 6-дм. броней и сильный огонь по диаметральной плоскости.
Приложение № 3
Повреждения эскадренного броненосца “Цесаревич” в бою 28 июля 1904 г.*
Составлено в Циндао в августе 1904 г. офицерами корабля под руководством старшего офицера капитана 2-го ранга Максимова
* РГАВМФ, фонд 315, опись 1, дело 1534.
1. Снаряд, попавший на ют по левую сторону левого буксирного кнехта, пробил левый фальшборт толщиной в 1/3" [т. е. 8,5 мм — здесь и далее прим. ред.] и при ударе плашмя о палубу на юте разорвался, вследствие чего газами его на протяжении 11 м вырвало железные листы фальшборта и выгнуло слегка листы брони, кроме того продавило деревянную и железную палубы, сделав пробоину длиной в 4 фута 2 1/2 дюйма [т. е. ок. 1,3 м] и шириной в 2 фута 3 дюйма [т. е. ок. 0,7 м], но не проломило бимсов и стрингеров, ограничившись сильным помятием их. Снаряд сей, по-видимому, был 6" калибра фугасного действия. Проникнув в помещение кают-компании силой газов и осколков совершенно разломал железный письменный стол и пробил осколками водонепроницаемую переборку, что между помещениями офицерских кают в батарейной палубе и кают-компании (толщина водонепроницаемой переборки 1/4" [т. е. 6 мм]. При разрыве этого снаряда перервано 60 проводников, положенных под деревянным карнизом в помещении кают-компании.
2. Второй снаряд на юте пробил фальшборте левой стороны и ударился в буксирный кнехт, толщина стенок которого 21/2" [т. е. 63 мм], а наружный диаметр кнехта 14 3/4" [т. е. 375 мм], вследствие чего снаряд разорвался и пробил палубу на юте, выломав кусок бимса и стрингера, как раз в месте их скрепления угловым железом. Пробоина, получившаяся в палубе на юте, длиной в 1 фут 11 дюймов [т. е. около 1 м] и шириной 1 фут 8 м дюйма (т. е. 0,53 м]. Этим снарядом убит в голову один человек и ранено двое, находившихся в помещении кают-компании. У одного из них отрезана осколком кисть левой руки, а у другого вырван кусок мяса в верхней части левой ноги. Раненые находились в расстоянии 8 м от места разрыва снаряда, убитый же осколком в голову находился у приотворенных дверей 12" башни. Осколками этого снаряда слегка пробита броня 12" башни, в которой получились вмятины, из коих наибольшая глубиною около 1/4" [6 мм]. Оба вышеописанные снаряда попали в броненосец с расстояния 36–38 кабельтовых в конце последнего боя, с промежутком времени в минуты две, во время списывания броненосцем циркуляции. Осколками этих двух снарядов повреждены мелкие части одного 75 мм орудия, что в помещении кают-компании, а именно: пробито 1) резервуарное кольцо, 2) трубка, соединяющая прицел и мушку, 3) трубка спускового механизма, 4) отбита пружина бесконечного винта и 5) испорчен штурвалик для подъема прицела. Кроме того на орудии имеется несколько следов от осколков, из коих наибольший глубиной в 1/8 дюйма [т. е. 3 мм] при длине 1/2 дюйма и ширине 1/3 дюйма [т. е. 8x12 мм].
3. Снаряд, попавший с расстояния 45 кабельтовых в конце первого боя в крышу кормовой 12" башни, которая состоит из брони толщиной 1 1/3 дюйма [42 мм] и из внутренней рубашки мягкого железа толщиной 5/6 дюйма [20 мм], ударился как раз в место скрепления крыши башни с вертикальной башенной броней толщиной в 10 дюймов [250 мм] и разорвался, оставив в броне крыши вмятину глубиной 4 1/2 дюйма [115 мм], длиной 2 фута 6 1/2 дюйма и шириной 1 фут 7 дюймов [т. е. размерами 675x485 мм], а в мягком железе рубашки крыши башни получилась еще большая вмятина глубиной в 7 дюймов [180 мм], длиной 3 фута 6 дюймов и шириной 1 фут 11 дюймов [т. е. размерами 1,05x0,6 м], причем в нижней части вогнутости получилась трещина длиной 2 дюйма [5 см], и слой рубашки крыши отделился от слоя броневой плиты крыши на 3 1/2 дюйма [90 мм]. Ударившись о крышу, снаряд этот приподнял нижний край броневой плиты крыши, отделив ее от вертикальной башенной брони на 1/4 дюйма [6 мм], вышиб пять болтов однодюймового диаметра, которыми скреплялась крыша башни с вертикальной броней при помощи полудюймового углового железа, кусок которого длиною в один дюйм [25 мм] совершенно оторвало, срезав 8 заклепок, крепивших это угловое железо с вертикальной броней башни.
При отделении внутренней рубашки от листа броневой крыши из рубашки вырвано 5 скрепительных винтов дюймового диаметра, которыми рубашка крыши крепилась к левому куполу прицела. Гайкой одного из болтов убит в голову один человек, находившийся в башне. По ясным следам намеднения, получившимся в месте удара головной части снаряда, которая оставила во вмятине конический след, можно предположить, что снаряд сей имел медную головную ударную трубку. Калибр этого снаряда трудно определить, но судя по следам удара, пришедшимся над вертикальной башенной броней, не меньше 10". Осколки этого снаряда отразились снопом в элеватор, что у нижней кормовой рубки и, пробив его две стенки, из коих каждая толщиной в 1/4 дюйма [4 мм] и стенку кормовой нижней рубки толщиной 1/5 дюйма [5 мм] вместе с внутренней стенкой оцинкованного железа толщиной 1/8 дюйма [3 мм] и пробковой прокладкой между этими двумя стенками, упали на палубу, пробив железные шкафы рубки. Линия, соединяющая центр круга рассеивания осколков с точкой удара головной части снаряда, наклонена к горизонту под углом 10°. Осколками этого снаряда на кормовом нижнем мостике при дальномере убит один человек и ранен один.

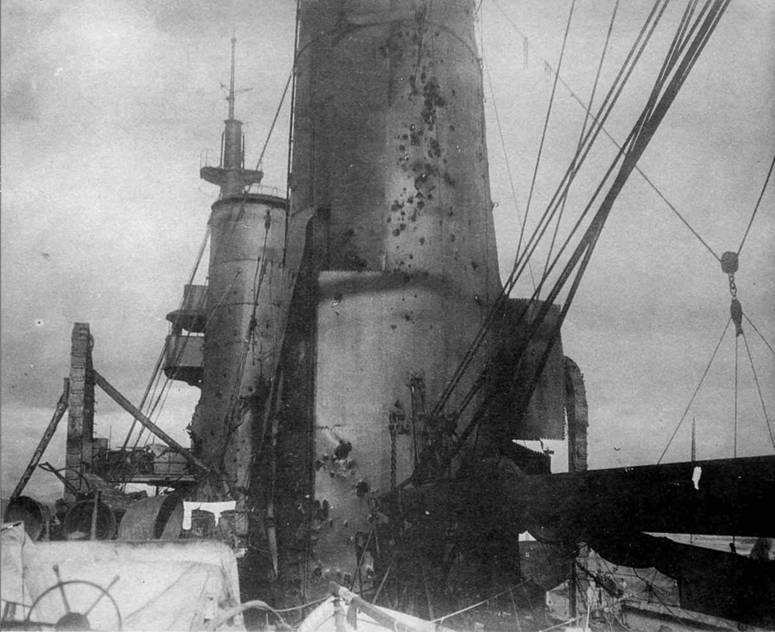

Броненосец “Цесаревич” (Повреждения носовой трубы от 12-дюймового снаряда)
4. Снаряд, попавший в конце боя с расстояния 38–40 кабельтовых в рубку вахтенного начальника, что на кормовом мостике, влетел в открытую дверь рубки с правого борта, сломал мягкий волосяной диван и разорвался при ударе о железную палубу мостика, толщиной 1/4 дюйма [6 мм], оставив в ней пробоину длиной в 3 фута 5 дюймов и шириной в 1 фут 4 дюйма [т. е. 1,06x0,4 м], причем газами оторван железный лист верхней рубки и загнут вверх. Левая дверь, которая была закрыта, сорвана с петель и совершенно разломана, также разломан железный шкаф, находившийся в верхней рубке. Большая часть осколков от этого снаряда, при разрыве его, была направлена за левый борт в воду и поэтому не принесла никакого вреда, лишь оставив следы своего направления на поручнях и железе кормового мостика. Три осколка этого снаряда, будучи направлены вниз, пробили стенки нижней рубки, состоящие из железных листов толщиной в 5/24 дюйма [5 мм] и из листов оцинкованного железа толщиной в 1/8 дюйма [3 мм] вместе с пробковой прокладкой между этими двумя рядами листов и упали на деревянную палубу.
