Большая часть осколков разорвавшегося снаряда направлена в битенг и рассыпалась об него. Были осколки, долетавшие до противоположного борта, то есть 12 метров. Сила этих осколков была уже очень слабая; они не делали никаких повреждений. Снаряд этот попал с отряда крейсеров («Якумо», «Такасаго», «Касаги» и «Читозе»). Судя по незначительности повреждений, можно предполагать, что это был 120-мм снаряд с крейсера 2-го класса или же с «Якумо».

Во время первого боя около 12,5–1 час. попал фугасный снаряд в подводную часть с правой стороны против 28–31 шпангоутов ниже брони. Пробоины снаряд не сделал, а только вмял шпангоут и вырвал часть заклепок, следствием чего явилось просачивание и наполнение водой двух бортовых коридоров (верхнего и нижнего). Всего воды попало 153 тонны. Крен оказался не более 3°. Аля уравнивания судна были затоплены отсеки с противоположного борта и несколько ближе к корме, чтобы избежать дифферента на нос.

Снаряд, попавший в боевую рубку, пушен был вероятно с расстояния 45–50 кабельтовых в конце второго боя. По местам разрушения можно восстановить его траекторию, из которой видно, что он летел, подымаясь. Это был бронебойный снаряд, попавший в воду и разорвавшийся рикошетируя. Головная его часть попала в тонкую коечную сетку (1/8), разорвала ее, завернула листы по направлению движения и влетела в рубку, выбив полукруг из кромки крыши (3" листа). Головная часть разорвала проводку машинного телеграфа, ударилась в крышу, оставив ссадину, дала несколько осколков и, отлетая, опять задела кромку крыши. Она ее не выбила, а только выгнула, потеряв при этом свою живую силу. Попав дальше в сетки с койками, она их чуть погнула и осталась в них лежать.

Было несколько небольших осколков, вероятно оторвавшихся от головы снаряда при ее ударе о крышу, но силу их рассчитать трудно, она, должно быть, была очень незначительна, так как решетка в башне пробита только слегка, и кромки дыр на тонких медных кожухах приборов едва загнуты, есть даже простые вмятины на кожухах. От сотрясения вывелась часть артиллерийских указателей и телефонов, были перебиты все переговорные трубы на мостике. Этим снарядом были ранены все находившиеся в рубке, кроме одного: на стенках рубки и на решетках осколков почти не было заметно.

Снаряд, попавший в мачту, был выпушен до снаряда, задевшего боевую рубку, в конце второго боя. Некоторой ненормальностью является то, что расстояние (по времени) до неприятеля должно было быть менее 40 кабельтовых, а траектория снаряда не крутая — он задел сетку и попал в мачту фута на 2,5 [т. е. 0,6 м] выше палубы. Это мог быть снаряд 12" калибра. Пролетая через сетки он их только свернул, а разрыв произошел тотчас по пробитии первой стенки мачты (0,5"). От места первого соприкосновения снаряда в сетках до места разрыва около 3 м. Снаряд только разорвал и свернул переднюю стенку мачты, заднюю же стенку совсем вырвало. Объем главного разрушения очень небольшой (каждого измерения метра 1,5) и направлен конусообразно по направлению полета снаряда, но так, что уже в 3 м тонкие стенки не разворочены, а только пробиты осколками и погнуты.

По направлению кверху осколки пробили на 2 м от места разрыва палубу в 3/8", а на 1–1,5 м осколками или кусками мачты даже сворочены угольники в 2/3" [18 мм]. Назад осколков было мало, но желтый налет от пикриновой кислоты был преимущественно в части мостика позади места взрыва. Мелкие разрушения заметны на расстоянии до 10 м. Несмотря на то, что относительно горизонтальной плоскости разрыва снаряда палуба в 0, 75 — 1 м, а верхний мости/в 1,5–2 м., он поврежден был больше палубы, что указывает на направление наибольшего разрушения сверху. Этим снарядом были перебиты все трубы и провода, шедшие внутри мачты. От сотрясения сорвалась проводка под верхним мостиком. Давление газов выперло верхний мостик (на 2 м), а находившаяся в том же расстоянии (но горизонтальном) телеграфная рубка не тронута газами, выгнута даже в обратную сторону третьим снарядом.

Снарядом в мачту были убиты адмирал Витгефт, лейтенант Азарьев 1-й, мичман Эллис, ранены офицеры штаба. Убитые лежали между левыми стенками и мачтой, головами к последней; это не совсем понятно, так как газами их должно было откинуть от мачты. Может быть, тут повлияла рубка, отразив газы, или их подшиб какой-нибудь осколок.

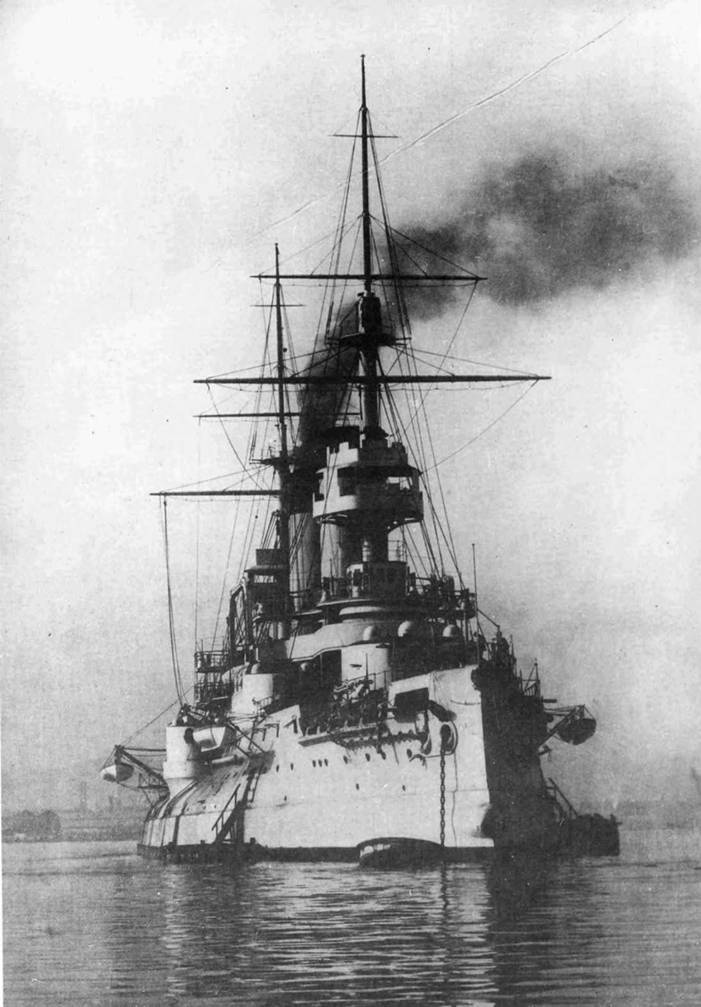

“Цесаревич” Часть I. Эскадренный броненосец. 1899-1906 гг.

Броненосец “Цесаревич” (Две пробоины от 6“ разорвавшихся снарядов, вынесших часть фальшборта на юте с левого борта, разбивших буксирный кнехт и проникших в офицерскую кают-компанию.)


Снаряд, попавший в телеграфную рубку в конце второго боя с расстояния кабельтовых 50, разорвался в передней стенке рубки или даже до нее от прохождения через стенки, футах в 10 (3 м) от них, так как входное отверстие этого фугасного снаряда (развороченная стенка рубки) очень велика — около 4 квадратных метров, а переборка между командирскими помещениями и телеграфной каютой, которая в 1,5 м ширины, разбита только осколками. Объем наибольшего разрушения около 12 кубических метров; отдельными же осколками пробита труба (5/16") кожух (5/16") на 2 м расстояния. Мелкие осколки пробивали только кожух. Снаряд дал много совсем маленьких осколков-крапинок, которыми побито дерево, обшивка рубки. Газы опять-таки оказали более сильное действие вверх, чем вниз, вогнув несколько листов верхнего мостика и только в одном месте внизу оторвало рубку от палубы. Газами и сотрясением были уничтожены все приборы в рубке, но действие газов было только по направлению движения снарядов, так как провода на деревянной подкладке под верхним мостиком остались нетронутыми, только пожелтели от пикрина. Считая место разрыва снаряда в 1 м от палубы, большие осколки пробивали листы в 3/8" в обоих палубах в расстоянии 1,5–2 м, но пробив палубу под верхней рубкой, они оставались в дереве стола или в диване рубки и до крыши не долетали. Особо больших осколков снаряд не дал, ни головной части, ни целого донышка найдено не было.

Снаряды, попавшие в воду, или рикошетировали (по преимуществу бронебойные) или разворачивались, если были фугасные. Перелетавших рикошетов было много, полет их был хорошо виден. Одним из таких снарядов перебило стень-штаг. Фугасные снаряды, рвавшиеся у J борта в воде, давали целый столб воды, обдававшей мостик до компаса, но на мостик осколки не залетали; зато были пробиты ими же листы на марсе (близко отлетевший осколок ударялся в броню и отскакивал). Сила их была небольшая, так как длинные фугасные снаряды зарывались в воду, и осколкам приходилось преодолевать сопротивление слоя воды.

В середине второго боя один фугасный снаряд разорвался над мостиком, несколько осколков полетело на мостик, палубы не пробило: все количество разорвавшегося металла попало в воду, перелетев через броненосец.
