К постройке приступили в августе 1865 г., и по настоящее время работы по обоим фрегатам доведены до следующей степени: поставлен весь набор и форштевень (откованный на заводе контрагентов.), положено на место почти семь поясов наружной обшивки, внутри поставлены четыре поперечные переборки и две продольные; положены на место бимсы и полубимсы верхней и нижней палуб и приступлено к решечению палуб, т.е. к образованию сходных и светлых люков, устройств для башен и т. п. Странпосты отковываются на заводе. Для производства этих работ употреблено железа до 6500 пудов.
Борта фрегатов будут обшиты броней толщиной от 3 ½ Д° 6 ½ дюймов. Броня будет положена на подкладку в два ряда, из ост-индского тика толщиной в 18 дюймов на расстоянии 150 футов по середине длины судна; а далее, к оконечностям в нос и корму, толщина подкладки уменьшится до 12 дюймов. Первый ряд подкладки будет состоять из горизонтальных брусьев, а второй из вертикальных.
Брони на оба фрегата потребно 224 плиты, весом до 74000 пудов. Часть брони, а именно 100 плит, будут изготовлены на адмиралтейских Ижорских заводах; а остальные 124 плиты на Камском заводе.
Закладные дощечки на обоих судах положены в гнезда, вырубленные при верхней кромке вертикального киля с правой стороны судна, и покрыты задней оконечностью последнего листа первого пояса подводной наружной обшивки притыкающегося другим концом в шпунт форштевня.
Механизмы обоих фрегатов, в 400 нарицательных сил каждый, изготовляются на том же заводе.

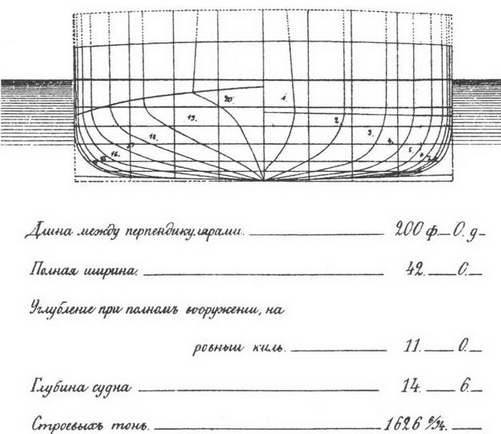

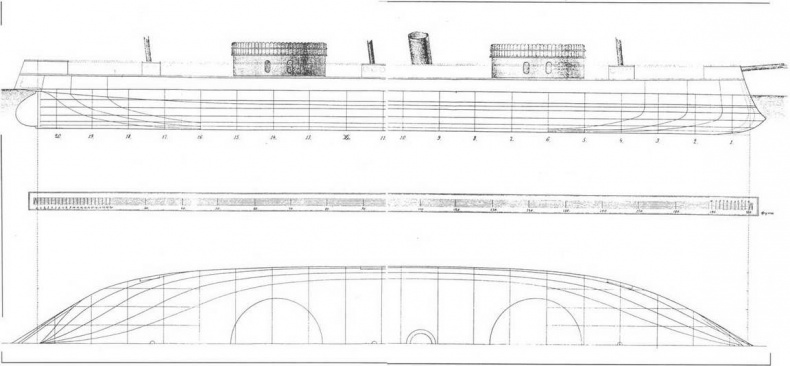

Двухбашенный броненосный фрегат типа "Адмирал Чичагов" (Теоретический чертеж)
Из отчета Кораблестроительного отделения Морского Технического комитета за 1868 г.
Двухбашенные фрегаты "Адмирал Спиридов" и "Адмирал Чичагов"
1) Рассмотрены и одобрены пять практических чертежей этих фрегатов, составленных по тем замечаниям Отделения и начальника эскадры броненосных судов, которые были сделаны наблюдающему за строением, при рассмотрении, в разное время, составленных им отдельно по разным частям судна, чертежей внутренних устройств.
2) Так как господин Управляющий Морским министерством приказал сделать на этих обоих фрегатах легкие палубы (мостики) сверх башен, как указано будет по рассмотрении в Кораблестроительном Отделении и утверждении установленном порядком соображений об устройстве таких мостиков и на других башенных судах, то, получив составленный на изъясненном основании чертеж легкой навесной палубы для фрегатов "Адмирал Спиридов" и "Адмирал Чичагов", Кораблестроительное Отделение представляло этот чертеж вместе с чертежом для фрегатов "Адмирал Грейг" и "Адмирал Лазарев" на разрешение господина Управляющего Морским министерством.
Оба чертежа одобрены Его Императорским Высочеством Генерал-Адмиралом и утверждены г. Управляющим Морским министерством.
3) Рассмотрен и одобрен чертеж капитанской рубки фрегатов "Адмирал Спиридов" и "Адмирал Чичагов".
Спуск башенных фрегатов "Адмирал Чичагов" и "Адмирал Грейг"
(Из журнала "Морской сборник" № 11 за 1868 г.)
1-го октября, в присутствии Государя Императора, на заводе гг. Семянникова и Полетики происходил спуск двухбашенного фрегата "Адмирал Чичагов", построенного по одному чертежу со спущенным на воду 16 августа фрегатом "Адмирал Спиридов".
Броненосный винтовой фрегат "Адмирал Чичагов" снабжен двумя башнями с 4-мя орудиями 15-дюймового калибра. Он имеет 254 фута 3 дюйма длины от подзора кормы до форштевня, 43 фута ширины, 23 фута глубины интрюма и водоизмещение в 3450 тонн. Фрегат этот будет иметь машину в 400 нарицательных сил низкого давления.
Броня на корпусе фрегата расположена в три ряда; толщина плит: нижнего ряда 5 ½ д. среднего 6 ½ д., верхнего против башен 6 д., а в прочих местах 5 ½ д. со сбавкой к носу и корме до 3 ½ д. Две башни, предназначаемые каждая для 2-х 15-дюймовых орудий, будут блиндированы плитами в б д. толщины.
Постройка корпуса фрегата, из русского железа, с употреблением тика на подкладку под броню, производилась в Санкт-Петербурге на заводе гг. Семянникова и Полетики из материалов заводчиков и их мастеровыми, с отпуском от казны брони, которая в количестве 112 плит, весом 35 000 пудов, изготовлялась на заводах: Адмиралтейском Ижорском и Камском железоделательном горного производства.
До спуска фрегата на воду употреблено в постройку корпуса 76500 пуд. железа и приделано на место 40 плит брони, весом 13500 пудов.
Общая подрядная цена за постройку по контракту 17 мая 1865 года составляет 796200 рублей. Кроме того, за сверхконтрактные работы 44 369 руб., а всего 840 569 рублей. В счет этой суммы уплачено заводчикам 634 395 рублей.
Наблюдавший за постройкой фрегата корабельный инженер полковник Гезехус 1.
Механизм для фрегата в 400 сил изготовляется на том же заводе.
Спуск на воду трехбашенного броненосного фрегата "Адмирал Грейг" происходил 18 октября, также в присутствии Государя Императора. Прибыв в Новое адмиралтейство, Государь Император с Их Императорскими Высочествами и свитой подробно осмотрел фрегат. На фрегате стоял бюст покойного адмирала Алексея Самойловича Грейга, украшенный цветами. Затем Его Величество и Их Высочества направились к палатке, устроенной подле эллинга, и вслед затем раздались обычные командные слова, и через несколько минут новый броненосец плавно и величественно сошел на воду.
Водоизмещение фрегата "Адмирал Грейг" 3461 тонн, длина его по грузовой ватерлинии от позора кормы до передней кромки форштевня 253 фута 9 дюймов, длина между перпендикулярами 248 фут, наибольшая ширина 43 фута, глубина интрюма 23 фута 3 дюйма, среднее углубление в полном грузу 16 фут 9 дюймов.
Броня на корпусе фрегата положена в три ряда. Толщина плит в средине: нижнего ряда 4 дюйма, верхнего и среднего 41 /2 дюйма, со сбавкой всех трех рядов к носу и к корме до 3- х дюймов. Новый фрегат будет иметь три башни, предназначенные каждая из двух 15-дюймовых орудий. Кроме того, на нем будет устроена капитанская рубка, блиндированная так же, как и башни, 6-дюймовыми плитами.
Постройка корпуса фрегата из русского железа, с употреблением тика на подкладку под броню, производилась в Санкт-Петербурге в Новом адмиралтействе казенными средствами.
Броня в количестве 103 бортовых плит, весом 25 521 пудов и 60 башенных, весом 9746 пудов и 8 для капитанской рубки, весом в 2263 пуда, изготовлялась на адмиралтейском Ижорском заводе. Из этого числа при спуске фрегата приделано было на место бортовых плит 29, весом 8313 пудов.
До спуска фрегата на воду в постройку употреблено: железа 106569 пудов, на сумму 378470 рублей; лесов разных, в том числе и тику, на сумму 85233 руб.; чугуна, меди и железа в вещах на сумму 49013 руб.; сверх того, заказаны г. Берду принадлежности к башням на 26026 руб., из которых уплачено 13013 руб., и Обуховскому заводу стальных роульсов на 10000 руб., в счет которых заплачено 6677 руб., итого 19690 рублей, так что общая стоимость фрегата до спуска на воду простиралась до 844 347 рублей.
