| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| Ro-16 | верфь флота, Куре | июнь1919 г. | 24 02.1921 г. | 20.10.1921 г. | 70,1×6,1×3.7 | 755 (736)/1050 т |
| Ro-17 | верфь флота, Куре | июнь 1919 г. | 25.03.1921 г. | 15.12.1921 г. | ||
| Ro-18 | верфь флота, Куре | июнь 1919 г. | 28.12.1921 г. | 15.03.1922 г. | ||
| Ro-19 | верфь флота, Куре | июнь1919 г. | 22.04.1921 г. | 29.04.1922 г. | ||
| Ro-20 | верфь флота, Йокосука | январь 1919 г. | 26.10.1920 г. | 1.02.1922 г. | ||
| Ro-21 | верфь флота. Йокосука | январь 1919 г. | 26.10.1920 г. | 1.02.1922 г. | ||
| Ro-22 | верфь флота, Йокосука | январь 1919 г. | 15.10.1920 г. | 10.10.1922 г. | ||
| Rо-2З | верфь флота, Йокосука | апрель 1919 г. | 25.10.1921 г. | 28.04.1923 г. | ||
| Ro-24 | верфь флота, Сасебо | декабрь 1918 г. | 8.12.1919 г. | 30.11.1920 г. | ||
| Ro-25 | верфь флота, Сасебо | январь 1919 г. | 17.07.1920 г. | 25.10.1921 г. |
А. 3аказаны в рамках Программы "Флот 8–6" 1918 г. и строились по бюджету на 1918/19 гг. Предназначалась для борьбы с боевыми кораблями противника, его торговым судоходством на большом удалении от пунктов базирования и ведения разведки в интересах командования флота. Классифицировались как мореходные ПЛ второго класса. Проект разработан французской ф. "Schneider-Laubeuf" и МТД на базе ПЛ K2. В отличие от прототипа, корабли имели обводы корпуса и надстроек, увеличенные массу балластного киля (для повышения остойчивости) и запас плавучести (для улучшенные мореходных качеств). Кроме того, ПЛ имели лучшие условия обитаемости. Рабочая глубина погружения 45,7 м. Автономность 30 суток.
Б. 2 ДГ (шестицилиндровые, двухтактные) 2600 л. с. (суммарная контрактная) + 2 ЭД –1200 л. с. (суммарная контрактная)
В. Надводная: — 17 узлов (максимальная, контрактная); — 10 узлов (экономическая), подводная: — 8 узлов (максимальная, контрактная), — 4 узла (в течение 21 часа).
Г. 70 т соляра.
Д. Надводная: — 6000 миль (10 узлов), подводная: — 85 миль (4 узла).
Е. 30,5%
Ж. 45 человек.
З. 1 — 76,2-мм/30 тип 3 (Д. стр. — 58 кбт./6800 м. от 13 до 18 выстрелов в минуту, 300 унитарных патронов), 1–7,7-мм/60 пулемет "Lewis".
И. 4 носовых ТА 457-мм (8 торпед) + 2 кормовых ТА 457-мм (2 торпеды)

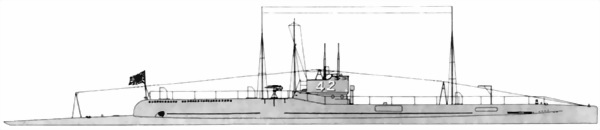

ПЛ типа K3

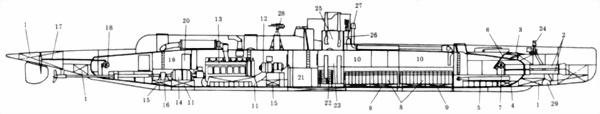

Продольный разрез ПЛ типа K3:
1. ЦГБ; 2. 457-мм ТА; 3. Носовой горизонтальныЙ руль; 4. Торпедозаместительная система; 5. Запасные 457-мм торпеды; 6. Привод поворота носового горизонтального руля; 7. Носовой пост управления горизонтальными рулями; 8. АБ; 9. Цистерны пресной воды; 10. Жилые отсеки; 11. Топливные танки; 12. Генератор; 13. Дизель; 14. ГЭД; 15. Масляные цистерны; 16. Разобщительная муфта; 17. Привод вертикального руля; 18. Пост ynравления кормовыми рулями; 19. Отсек электрических машин; 20. Главный распределительный щит; 21. Провизионная камера; 22. Погреб артиллерийского боезапаса; 23. Центральный погреб; 24. Якорный шпиль и его машина; 25. Боевая рубка; 26. Закрытая боевая рубка; 27. Шахта общесудовой вентиляции; 28. 76,2-мм орудие; 29. Шахта якоря
Ro-16 (до 1 11.1924 г. № 34) После вступления в строй вошла в состав 19-го ДПЛ ВМР Куре. С ноября 1921 г. по декабрь 1930 г. ПЛ занималась боевой подготовкой в водах Метрополии, затем ее вывели в резерв и поставили на прикол в порту ВМР Куре. 1.09.1931 г. Ro-16 исключили из состава флота и сдали на слом.
Ro-17 (до 1.11.1924 г. № 35) После вступления в строй вошла в состав 16-го ДПЛ ВМР Куре. С января 1922 г. по декабрь 1930 г. ПЛ занималась боевой подготовкой в водах Метрополии, затем ее вывели в резерв и поставили на прикол в порту ВМР Куре. 1.04.1933 г. Ro-17 исключили из состава флота и сдали на слом.
Ro-18 (до 1.11.1924 г. № 36) После вступления в строй вошла в состав 16-го ДПЛ ВМР Куре. С апреля 1922 г. по декабрь 1930 г. ПЛ занималась боевой подготовкой в водах Метрополии, затем ее вывели в резерв и поставили на прикол в порту ВМР Куре. 1.04.1933 г Ro-18 исключили из состава флота и 1.04.1937 г. сдали на слом. По некоторым данным, корабль до конца 30-х гг. использовался в качестве блокшива в порту ВМР Куре и затем был разобран на металл.
Ro-19 (до 1.11.1924 г. № 37) После вступления в строй вошла в состав 16-го ДПЛ ВМР Куре. С июня 1922 г. по декабрь 1930 г. ПЛ занималась боевой подготовкой в водах Метрополии. затем ее вывели в резерв и поставили на прикол в порту ВМР Куре. 28.09.1926 г. в западной части моря Ийо в подводном положении столкнулась с рыболовецким траулером, который вскоре затонул. Корабль повредил ограждение рубки и погнул перископы. 1.04.1933 г. Ro-19 исключили из состава флота и 1.04.1937 г. сдали на слом.
Ro-20 (до 1.11.1924 г. № 38) После вступления в строй вошла в состав 19-го ДПЛ ВМР Куре. С апреля 1922 г. по декабрь 1930 г. ПЛ занималась боевой подготовкой в водах Метрополии, затем ее вывели в резерв и поставили на прикол в порту ВМР Куре. 1.09.1931 г. Ro-20 исключили из состава флота и сдали на слом.
Ro-21 (до 1.11.1924 г. № 39) После вступления в строй вошла в состав 19-го ДПЛ ВМР Куре. С марта 1922 г. по декабрь 1930 г. ПЛ занималась боевой подготовкой в водах Метрополии, затем ее вывели в резерв и поставили на прикол в порту ВМР Куре. 1.09.1931 г. Ro-21 исключили из состава флота и сдали на слом.
Ro-22 (до 1.11.1924 г. № 40) После вступления в строй вошла в состав 19-го ДПЛ ВМР Куре. С ноября 1922 г. по декабрь 1930 г. ПЛ занималась боевой подготовкой в водах Метрополии, затем ее вывели в резерв и поставили на прикол в порту ВМР Куре. 19.03.1926 г. в канале Урага, во время боевой подготовки в подводном положение столкнулась с Ro-20 и повредила ЦГБ с правого борта. 1.09 1931 г. Ro-22 исключили из состава флота и сдали на слом.
