Как был устроен броненосец “Наварин”
(По материалам РГА ВМФ, Ф. 417; Ф 421; Ф. 427.)

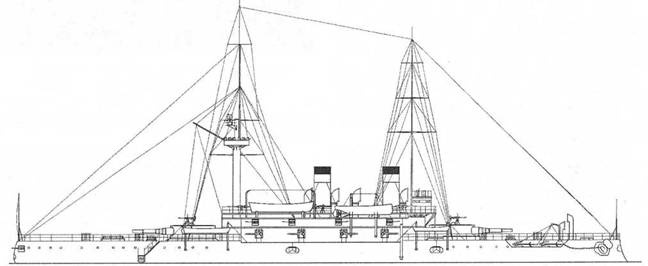

Броненосец “Назарин ”. 1896 г. (Наружный вид)

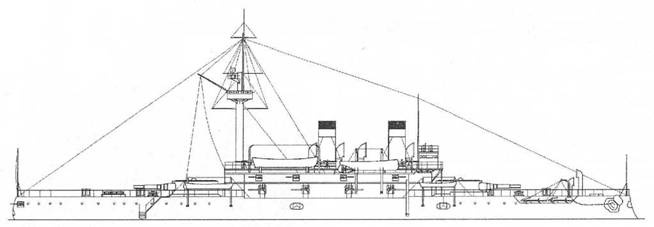

Броненосец “Наварии”. 1904 г. (Наружный вид)
Корпус броненосца имел наибольшую длину 107 м (длина между перпендикулярами 105,9 м), ширину 20,42, проектную осадку 7,62 м носом и 8,4 кормой и набирался из 93 шпангоутов (шпация 1,2 метра). Шпангоуты обеспечивали продольную прочность и полные образования (коэффициент полноты водоизмещения 0,58, отношение длины к ширине 5,04, ширины к осадке 2,56), присущие всем броненосцам той поры, а двойное дно (между 20 и 76 шпангоутами) и 9 поперечных и две продольные переборки (между 31 и 65 шпангоутами) делили его на многие водонепроницаемые отсеки.
Водоотливная система корпуса была аналогична водоотливной системе броненосцев типа “Екатерина II” (см. книгу автора “Броненосцы типа “Екатерина II” С.-Пб. 1994 г.).
В продольной плоскости прочность обеспечивали по шесть стрингеров с каждого борта, один из которых одновременно являлся и шельфом под броню. Для уменьшения бортовой качки установили два боковых киля длиной около 60 метров. По проекту вес корпуса без брони и подкладки определялся в 3648 т.
На момент вступления броненосца в строй он имел водоизмещение 10107,38 т (проектное водоизмещение 9476 т). Общая перегрузка составила 631 т или 6,6 %.
Бронирование “Наварина” состояло из пояса по ватерлинии, карапасной палубы, нижнего каземата, верхнего каземата (для 152-мм орудий) и брони башен и боевой рубки.
Пояс по ватерлинии длиной 69,5 м имел 38 плит (по 19 плит с борта) высотой 2,2 м и длиной от 3 до 4 м. В середине пояса крепились плиты толщиной в 406 мм, в оконечностях — 356 и 305 мм. Для защиты машин и котлов от продольных выстрелов концевые плиты пояса соединялись траверзами, носовым и кормовым, состоящими соответственно из 6 и 7 305-мм плит. От этих траверзов в нос и корму непосредственно до штевней шла карапасная (в форме панциря черепахи) палуба. Ее покрывали 42 сталежелезных листа общим весом 225 т, уложенных в два слоя с общей толщиной 50,4 по горизонтали и 76 мм на скосах.
Поверх пояса по ватерлинии шел пояс нижнего каземата. Он имел длину 79,3 м и состоял из 20 (по 10 с борта) бортовых 305-мм плит высотой 2,4 м, длиной от 3,3 до 4,2 м и закругленных траверзов. Траверзы защищали два ряда 152-мм плит (15 в носу и 14 в корме).
Над нижним казематом, на верхней палубе, стоял каземат для 8 152-мм орудий. Его по всему периметру закрывали 24 127-мм плиты. С каждого борта крепилось по семь таких плит, а с носа и кормы по 5. Орудия в каземате разделялись 25,4 мм противоосколочными переборками.
Каждая башня (внешний диаметр 7,6 м) защищалась 12-ю 305-мм сталеникелевыми плитами. Каждая плита крепилась к рубашке каркаса 9 болтами. Слегка выпуклые крыши башен набирались из 50,4-мм листов, уложенных непосредственно на металлические каркасы. Проектировать башни Обуховский завод начал в июне 1890 г., а окончательно изготовил только летом 1895 г.
Защита боевой рубки состояла из четырех изогнутых 203-мм и одной 152-мм (она закрывала собой узкий вход в рубку, имевший ширину всего 0,33 м.) плит. Грибовидную крышу рубки изготовили из 50,4-мм листов.
Всего в систему вертикального бронирования входило 138 сталежелезных и 24 сталеникелевых (для башен) плит, уложенных на деревянную подкладку из лиственницы примерно одинаковой с ними толщины. Для их крепления понадобилось 736 болтов. По проекту вес всей броневой защиты с подкладкой равнялся 2807 т или 29,8 % от проектного водоизмещения.
Всю броню для “Наварина” изготовил Ижорский завод. Исключение составили только 4 башенных плиты с вырезами для амбразур, имевших ширину 1,33 и высоту 1,6 м, которые сделали во Франции на заводе Сен Шамона.
Артиллерийское вооружение включало 40 орудий различного калибра. Самые мощные 4 305-мм орудия стояли в башнях довольно старой системы Кольза. До этого в русском флоте подобные башни в 1874 г. установили на “Петре Великом”. Башни и орудийные станки для 305-мм орудий “Наварина” изготовили на Обуховском заводе в периоде 1893 по 1894 г. Наибольший их диаметр (с броней) равнялся 77,1 м (диаметр башни по стойкам каркаса 67.6 м, внутренний 6,2 м), высота от нижнего основания погона под катки до крыши 5,49 м. Зазор между внешней частью ее брони и палубой составлял 25 мм и прикрывался от попадания в него воды специальной резиновой защитой-мамеринцем. Вращение башен и горизонтальное наведение орудий производили гидравлические приводы. Орудийные станки позволяли обеспечивать наведение стволов по вертикали в пределах 20° (угол снижения 5°, возвышения 15°).
4 305-мм (12-дюймовых) орудия, стоявшие в башне по два, так же, как и башни со станками изготовлялись на Обуховском заводе. Ствол каждого орудия длиной 10.7 м и весом 5569 кг состоял из основного (внутреннего с нарезами) стального цилиндра, скрепленного несколькими рядами стальных колец. Его наибольший диаметр (в казенной части) составлял 1387 мм, наименьший (у дульного среза) 567 мм.

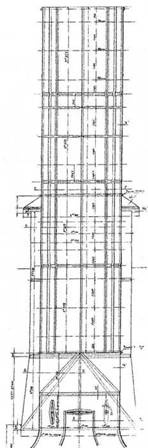

Броненосец "Наварим”. 1896 г. (Конструктивный чертеж дымовой трубы)
Снаряд и два полузаряда в каморе ствола запирались клиновым затвором. Орудие стреляло тремя видами снарядов: бронебойными, фугасными и картечью.
Боевой заряд пороха (два полузаряда) весил 86,4 кг. При проведении учебных стрельб применяли практические заряды (с 50 % от боевого заряда пороха).
8 152-мм (6-дюймовых орудий) с длиной ствола 35 калибров, изготовленные к навигации 1894 г., стояли на бортовых станках системы Дуброва-Вавассера в броневой батарее верхнего каземата. В походе или во время шторма эти станки позволяли убирать внутрь орудийные стволы, и пушечные порты длиной всего 1,1 м наглухо закрывались ставнями. Как и 305-мм орудия, они могли стрелять бронебойными, фугасными снарядами и картечью.
305-мм и 152-мм орудия имели баллистические данные, боезапас и станки, подобные аналогичным орудиям броненосца “Император Александр II” (Более подробно см. книгу автора “Броненосец “Император Александр II””. СПб 1997 г.) От атак миноносцев корабль защищали 14 47- и 12 37-мм одноствольных орудий. 8 47-мм орудий стояли за высоким фальшбортом (по 4 с борта) на палубе верхнего каземата. Остальные 6 47-мм орудий находились на мостиках. Все 37-мм орудия стояли на марсе.
Как и на всех кораблях российского флота, на “Наварине”, для проведения десантных операций, находились 2 63,5-мм орудия Барановского.
