В июне 1896 г. перед уходом в дальнее плавание в погребах и крюйт-камерах броненосца находилось 298 305-мм (232 снаряженных, 58 неснаряженных и 8 гранат картечи), 1270 152-мм (1070 снаряженных 152 неснаряженных и 48 гранат картечи) и чуть более 25900 снарядов для артиллерии малого калибра и 450 305-мм и 1112 152-мм зарядов.
Управление артиллерией производилось при помощи комплекса электрических приборов, разработанных лейтенантом Степановым. Это были боевые указатели, показывающие расчету орудия величину дистанции, направление на цель, род боезапаса и момент начала и окончания стрельбы.
Минное вооружение броненосца состояло из 6 надводных бронзовых бортовых поворотных торпедных аппаратов, установленных в яблочных шарнирах. Все аппараты в 1892 г. изготовил Путиловский завод. Носовой аппарат проходил через форштевень (его ось отстояла от ватерлинии на 2,43 м) и имел угол обстрела 10°. Бортовые аппараты смотрели в амбразуры, прорезанные в 305-мм броне верхнего каземата, кормовой (неповоротный) проходил через ахтерштевень. Оси этих аппаратов отстояли от ватерлинии на 1,82 м. На каждый аппарат приходилось по 2 торпеды-19-футовых (5,9 м) самодвижущихся мин Уайтхеда образца 1889 года.
Кроме этого, на корабле находилось 3 съемных торпедных аппарата для стрельбы метательными минами. Их устанавливали на паровых катерах. Шлюпки и катера могли вооружаться шестовыми минами.
Броненосец “Наварин". 1896 г. (Конструктивный чертеж артиллерийского марса, чертежи лопасти винта, ступицы винта и парового катера типа “Птичка ” входившего в состав снабжения броненосцев русского флота)
В заведование офицера-минера также входило и все корабельное электрооборудование.
На “Наварине” палубы и внутренние помещения освещали 580 70-ваттных палубных лампочек, установленных в 4-х главных электроцепях (боевой, ходовой, постоянной и вечерней). Из них на надстройках стояло 72 лампочки, в помещениях батарейной палубы 21, жилой 170, платформы 98, в трюме 157. В каждой башне находилось по 14 переносных “бомбовых” фонарей и 9 лампочек-.Для освещения артиллерийских погребов использовали 29 специальных переносных крюйт-камерных фонаря.
Три прожектора системы Манжена диаметром 75 см стояли один на марсе грот-мачты на высоте 23,8 м (сектор освещения 360°), два других по бортам за мостиком. Они стояли на разных уровнях и возвышались от ватерлинии на 10,3 (левый) и 6,4 (правый) метра. Перед уходом в дальнее плавание оба прожектора сняли и установили 2 новых с электрическим управлением.

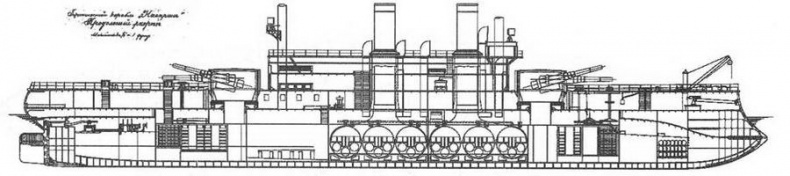

Броненосец Наварин”. 1896 г. (Продольный разрез корпуса)

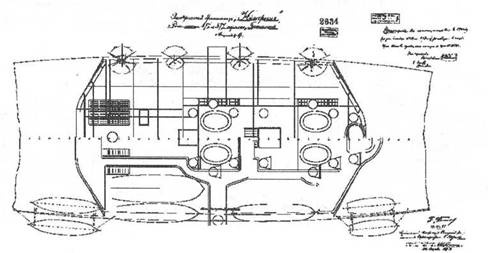

Справа. Броненосец “Наварин ”. 1896 г. (Ростры и верхний вид в районе надстройки)

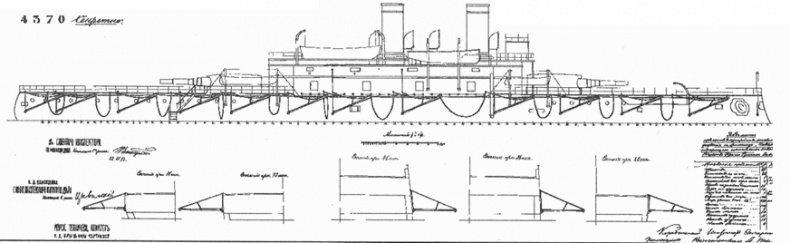

Броненосец "Наварин ”. 1896 г. (Наружный вид с указанием расположения противоторпедных сетей)

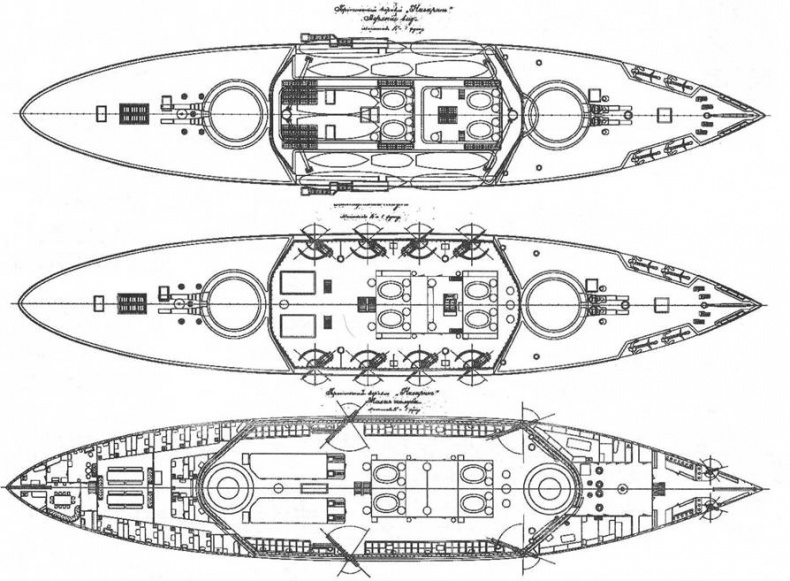

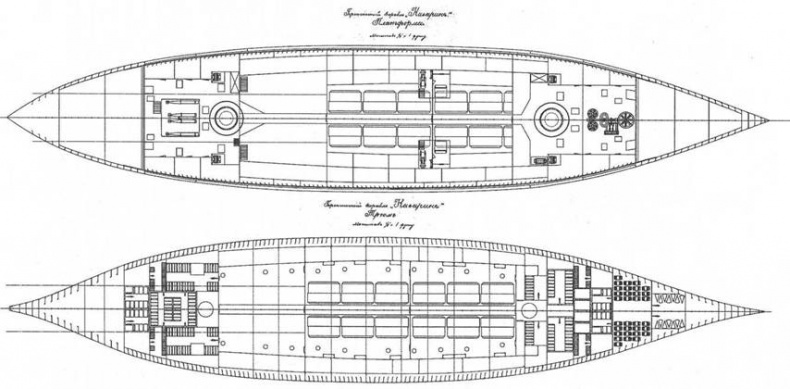

Броненосец “Наварин”. 1896 г. (Планы верхнего вида, батарейной и жилой палуб, платформы и трюма)
Электрическими на броненосце были и указатели положения руля системы Колокольцева, телефоны системы Колбасьева, сигнальные фонари подполковника Табулевича, 2 лебедки для подьема мусора из трюма, 26 звонков громкого боя. Электроэнергия к потребителям подавалась от 4 динамомашин, стоявших на жилой палубе Для управления кораблем имелись 4 штурвала, 6 компасов. Компасы стояли в штурманской рубке и на ней (2 шт.), в боевой рубке, у штурвала на верхней палубе и в румпельном отделении(боевой компас)у паровой рулевой машины. Главный (пель-компас) находился на ходовом мостике между 56 и 57 шпангоутами на специальной площадке на 1,2 метра выше всех шлюпок. Для того чтобы отклонение этого компаса от воздействия магнитного поля корабля было минимальным, все вращающиеся раструбы вентиляторов в этом районе сделала из меди.
Главные и вспомогательные механизмы. Ход кораблю обеспечивали две вертикальные трехцилиндровые машины тройного расширения суммарной мощностью (по контракту) 9000 л/с. Обе машины так же, как и корпус изготовило Общество Франко-Русских заводов по контракту, заключенному 11 октября 1889 г. (стоимость машин по контракту равнялась 1551610 руб.). Каждая машина работала на свой четырехлопастной винт, изготовленный из фосфористой бронзы. Винты имели съемные лопасти, угол поворота которых (шаг винта) в зависимости от результатов испытаний (для увеличения КПД) можно было менять во время докования.
Конструкция машин позволяла отключать (разобщить) один из цилиндров, что давало большую экономию угля, столь необходимую при дальнем плавании. Во время ремонта или осмотра машины можно было проворачивать вручную (бесконечным винтом) или при помощи маленькой валоповоротной паровой машины. Каждая машина имела свой холодильник, предназначенный для конденсации отработанного пара.
Главные механизмы имели следующие ТТД: рабочее давление 9,4 атм., диаметры цилиндров — цилиндр высокого давления 1030 мм, цилиндр среднего давления 1500 мм, цилиндр низкого давления 2190 мм, ход поршня 1067 мм, наибольшее число оборотов в минуту (по контракту) 100, внешний диаметр коленчатого вала 400 мм, внутренний диаметр коленчатого вала 195 мм, длину коленчатого вала 3300 мм. Диаметр гребного винта равнялся 5334 мм, шаг гребного винта от 5,18 до 5,49 м, длина ступицы винта 9,2 м. Вес обеих главных машин составлял 354 т.
Пар для всех механизмов подавался из 12 цилиндрических огнетрубных котлов (диаметром 4,8 м, длиной 2,1 м), рассчитанных на рабочее давление в 4,4 атм. (максимальное 14,6 атм.). В котлах устанавливались сварные железные дымогарные трубки наружным диаметром 82 мм (внутренний 76,2 мм), рассчитанные на максимальное давление 41 атм., располагавшиеся друг от друга на расстоянии чуть более 1 дюйма (25,4 мм). Корпуса котлов изготавливали из стальных листов толщиной от 15 до 28,5 мм. Внешняя поверхность покрывалась специальным теплоизоляционным составом Кноха и поверх его обшивалась кожухом из “гальванизированного” (оцинкованного) железа толщиной 1,58 мм.
Котлы имели следующие ТТД: площадь колосниковых решеток 82,3 м2, общая нагревательная поверхность всех котлов 216 м2, число топок в каждом котле 3.
