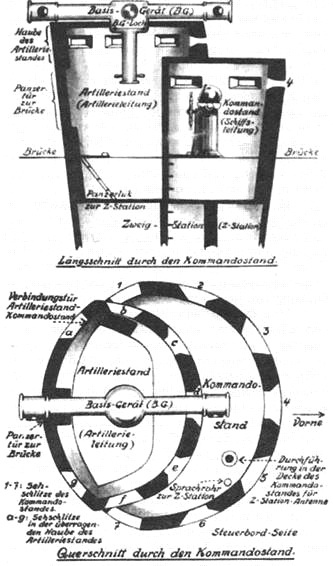

Броненосный крейсер “Блюхер" (продольный разрез и план носовой боевой рубки)
На “Блюхере” собранную из семи плит носовую боевую рубку установили между 89 и 92-м шп. Стенки рубки собрали из 250-мм броневых плит никелевой стали с закалённым наружным слоем, крышу изготовили из 80-мм плиты такой же стали. В задней части имелся вход в рубку шириной 450 мм, прикрытый бронированной дверью. Внутри рубки выгородка делила её на заднее отделение управления артиллерией и переднее – управления кораблём. Саму выгородку и настил пола изготовили из стали с высоким содержанием никеля. По бокам выгородки имелись две двери. На крыше поста управления артиллерией установили бронированный колпак с дальномером. Для поддержки всей рубки на броневой палубе установили сужающуюся книзу коническую конструкцию, в плане соотвествующую форме рубки и имеющую по одному выходу на верхнюю и батарейную палубы. От настила пола рубки вниз до броневой палубы уходила бронированная шахта коммуникационной трубы квадратной формы, собранная из четырёх броневых полос. Внутри шахты установили скоб-трап.
На крейсерах типа “Шарнхорст” кормовой бронированный пост, имевший в плане круглую форму диаметром 2,0 м с осью на 27-м шп., установили на 8-мм надстроечной палубе на основании из кованных стальных пиллерсов. Стенки собрали из 50-мм плит никелевой стали с закалённым наружным слоем, в которых прорезали смотровые щели. Вход в передней стенке прикрывала 30-мм дверь из такой же стали. Крышу и настил пола изготовили из 20-мм плиты броневой стали. Высота смотровых щелей над КВЛ составляла 9,8 м. От настила пола кормового бронированного поста до батарейной палубы также уходила круглая коммуникационная труба с внутренним диаметром 290 мм и 20-мм стенкой из специальной стали. Поскольку пост использовали только как месторасположение управления артиллерийским и торпедным оружием, через эту трубу проходили только кабели устройств управления этим оружием.
На “Блюхере” кормовую боевую рубку, имевшей в плане круглую форму диаметром 2,4 м, установили между 27 и 29-м шп. Стенки собрали из 140-мм плит никелевой стали с закалённым наружным слоем, крышу изготовили из 30-мм плиты, на ней установили дальномер. Вход в нее в передней стенке имел ширину в свету 450 мм и был защищён отстоящей на 500 мм изогнутой стенкой шириной 1,8 м. Настил пола собрали из двух слоёв броневой стали, из которых верхний крепился к нижнему торцу рубки, а нижний отстоял от верхнего на 120 мм. На этом же настиле установили изогнутую защитную стенку. От настила пола рубки до батарейной палубы также уходила бронированная круглая коммуникационная труба диаметром 340 мм с кабелями устройств управления артиллерийским и торпедным оружием.
Для защиты от торпедных попаданий впервые на “Блюхере” побортно установили 35-мм броневые противоторпедные переборки по высоте от двойного дна до броневой палубы. В районе 105/106-го шп. оборудовали бронированную водонепроницаемую шахту, проходящую от броневой до батарейной палубы. Шахту использовали для сообщения и вентиляции помещений носовой оконечности ниже броневой палубы.
Конструктивная подводная защита
По мнению Эверса [5], с. 52: “Становившаяся всё более необходимой хорошая подводная защита от взрывного действия снарядов и торпед явилась серьёзной проблемой, которая в то время была хорошо продумана и систематически проработана только в Германии… в противоположность английским кораблям и кораблям других наций. Защитный противоминный пояс корабля от торпедных и минных попаданий требовал значительно большей ширины кораблей, чем у других наций. Он придавал кораблям значительную остойчивость и относительную невосприимчивость к бортовому проникновению воды”.
Быстрый рост эффективности применения мин и торпед постоянно вынуждал обращать особое внимание на развитие подводной конструктивной защиты. Отсутствие какого-либо боевого опыта в отношении этого рода защиты немцы попытались компенсировать большей шириной корпуса и расположенными с каждого борта между броневой палубой и палубными платформами за броневым поясом на протяжении II – XI-го основных отсеков достаточно широких коффердамов и продольных угольных ям, дополнительно защищавших от проникновения осколков, а на промежуточной палубе пробковых коффердамов.
Кроме бронирования в систему защиты корабля входили специальные устройства конструктивной защиты в виде проходящих вдоль всех машинно-котельных отделений бортовых продольных коффердамов, защитных угольных ям, защита котельных отделений ямами с углём и оснований дымовых труб броневыми колосниками, разделения подводной части корпуса на крупные основные отсеки и относительно мелкие водонепроницаемые помещения и цистерны.
Коффердамы служили камерой расширения при взрывах пробивших броневой пояс снарядов и торпед, хотя их 6- мм стенки вряд ли могли эффективно служить в качестве противоосколочных переборок. Эти стенки должны были дополнять назначение бортовой брони по защите внутренних частей корабля от давления газов и действия осколков брони и снарядов.
На крейсерах типа “Шарнхорст” важным достоинством подводной конструктивной защиты была её сравнительно большая глубина. При ширине самого корпуса 21,6 м с учётом толщины броневого пояса по КВЛ, она состояла в районе П-го КО на миделе из ширины двойного борта и коффердама – 2,1м, расходной угольнойямы – 1,9 м, что в сумме составляло 4,0 м с каждого борта, оставляя для самого КО 13,6м или 63% ширины корпуса. Ширину переднего МО (IV- й основных отсек), ограниченную только коффердамами, увеличили до 16,24 м, оставляя глубину защиты менее 2,5 м. При этом широко применяемые на броненосцах 25-30-мм противоторпедные переборки отсутствовали.
В качестве критерия качества бортовой защиты часто используют угол крена, при котором верхняя кромка броневого пояса уходит под воду или нижняя выходит из воды. При крене свыше 7° нижняя кромка броневого пояса броненосных крейсеров типа “Шарнхорст” выходила из воды, при свыше 16° верхняя кромка броневого пояса уходила под воду.
На крейсерах типа “Шарнхорст” от оконечностей корабля до цитадели вдоль обеих бортов корабля за броневым поясом на промежуточной палубе установили пробковый коффердам, верхний край которого по всему борту проходил на 1,8 м выше КВЛ, а в носовой оконечности доходил до батарейной палубы. Высота пробкового коффердама по длине борта составляла 800 мм, ширина в основании 800 мм, вверху 500 мм. Обшивку изготовили из 4-мм листовой стали и водонепроницаемо соединили с промежуточной палубой и бортовой обшиивкой. Поперечные переборки и шпангоуты проходили через него наскозь до соединения с обшивкой борта.

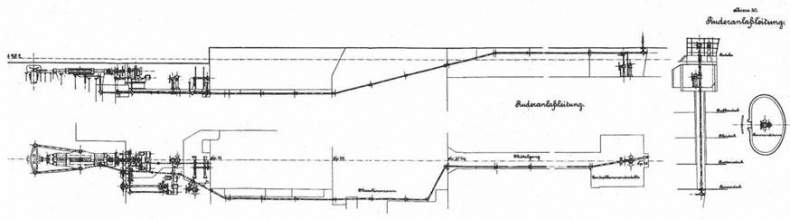

Броненосный крейсер “Шарнхорст"
(Вид сбоку и вид сверху системы проводки валопроводов от носовой боевой рубки до рулевой машины)
