Крейсера типа “Баян”

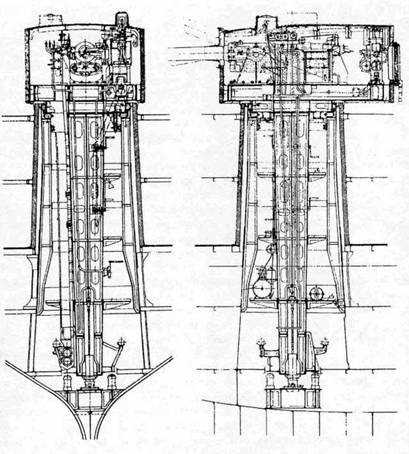

(Поперечное сечение и продольный разрез 8-дюймовой одноорудийной башенной установки)
В погреба проведен водопровод опресненной воды для питья погребной прислуги.
6-дм орудия, в числе восьми, помещены по четыре с борта, каждое в отдельном каземате, расположенном на батарейной палубе. Горизонтальный угол обстрела орудия должен быть 90° + 30° = 120°, причем 2 орудия носовых казематов и 2 орудия средних носовых казематов имеют обстрел на нос, а 2 орудия средних кормовых казематов и 2 орудия кормовых казематов имеют обстрел на корму. Вертикальный угол обстрела должен быть в пределах от — 6° до 20°. Орудия установлены на центральных станках системы С.-Петербургского Металлического завода с башенноподобными щитами толщиной 3,5 дм.
Вырезов в броне казематов для прицельной линии орудий нет, так как станки снабжены двойными прицелами. Орудийные порты закрываются снаружи водонепроницаемыми ставнями на петлях. Ставни эти сделаны из листовой и угловой стали.
Патронные погреба 6-дм орудий, расположенные в трюме или на платформе, непосредственно под каждым орудием, должны вмещать боевой запас не менее, чем на 150 выстрелов с каждого орудия.
Снаряды хранятся горизонтальными рядами, разделенными друг от друга двумя концами пенькового троса окружностью 80 мм. Нижний ряд снарядов лежит на деревянных брусках, укрепленных на горизонтальном фундаменте из листовой и угловой стали. Бруски эти снабжены выкружками, в которых и помещаются снаряды. Все стеллажи для снарядов рассчитаны на помещение удлиненных фугасных (19,3 дм) снарядов. Укладка 6-дм гильз принята в так называемых, сотовых стеллажах, в которых каждая гильза помещается на отдельном желобе из листовой стали, укрепленном в клетке из полосовой стали. Спереди у каждого гнезда укреплена своя задерживающая скоба, не позволяющая гильзе при качке перемещаться по желобу.
В тех погребах, где требуемое количество гильз в постоянных стеллажах не помещается, устроены, по местным условиям, металлические разборные стеллажи, а также приспособления для хранения гильз в вертикальном положении. Погреба 6-дм орудий освещаются аналогично 8-дм погребам. В каждый погреб проведен водопровод опресненной воды, для питья погребной прислуги.
22 75-мм пушки установлены на следующих местах: а) На батарейной палубе: 8 пушек установлены в центральном каземате, по 4 от борта, с горизонтальным углом обстрела 100° (по 50° в нос и в корму от траверза) каждая и 2 пушки установлены в столовой командира, стреляющие в корму с горизонтальным углом обстрела каждая в 100°.
б) На верхней палубе: 4 пушки установлены над четырьмя носовыми 6-дм орудиями с горизонтальным углом обстрела 90°+30° = 120° каждая, причем пушки эти имеют обстрел на нос; 4 пушки установлены над четырьмя кормовыми 6-дм орудиями с горизонтальным углом обстрела 90° + 30° = 120° каждая, причем пушки эти имеют обстрел на корму и 4 пушки установлены над 75-мм орудиями центрального каземата (по две на борт) с горизонтальным углом обстрела 100° (по 50° в нос и корму от траверза) каждая.
75-мм пушки установлены на станках системы С. — Петербурского Металлического завода, причем для пушек батарейной палубы отпущены бортовые установки без щитов, а для пушек, расположенных на верхней палубе, — центральные установки и со щитами. Вертикальные углы обстрела 75-мм пушек должны быть в пределах от — 15° до 20°. Порты 75-мм пушек, расположенных на батарейной палубе, закрываются при походе, снаружи водонепроницаемыми ставнями из листовой стали на петлях. 75-мм пушки центрального каземата, при креплении по-походному, придвигаются ближе к борту, пользуясь вырезами в борту для прицельных линий.
75-мм патронные погреба, числом четыре, расположены в четырех разных отсеках. Погреба должны вмещать не менее, чем по 250 патронов на пушку. Патроны хранятся в беседках, содержащих 3 патрона каждая. Беседки эти в погребах подвешиваются к тележкам, двигающимся по рельсам, укрепленным под бимсами. Тележки снабжены стопорами. Беседки на погребах располагаются по высоте в два яруса, соединяясь друг с другом пружинным захватом. На каждую отдельную группу беседок имеется спереди закладной угольник, который по мере израсходования беседок может передвигаться. С боков же и сзади установлены постоянные задерживавшие угольники, благодаря чему, беседки плотно прилегают одна к другой и не могут раскачиваться при качке.
3-х линейных пулемета Максима с судовыми установками на крейсере — 4, из них 2 установлены на носовом мостике, и 2 на кормовом. Подача ящиков с патронами из погреба к пулеметам производится вручную по сходным трапам. 2 десантных пулемета с лафетами на колесах устанавливаются на верхней палубе. К ним будут сделаны необходимые приспособления для крепления по-походному. 2 шлюпочных пулемета устанавливаются — один на паровом, а другой на моторном катерах, длиной в 36 фут.
Для хранения ружей и револьверов установлены в офицерских помещениях в необходимом количестве ружейные (на 160 ружей) и револьверные (на 20 револьверов) пирамиды. Кроме того, для ружей караула устроены местные пирамиды на верхней палубе.
Приложение № 2 Плавание крейсера “Адмирал Макаров”
Крейсер “Адмирал Макаров", окончив свою постройку и сдав испытания в Тулоне, поднял андреевский флаг 15-го апреля 1908 года в присутствии Ее Императорского Высочества Великой Княгини Анастасии Михайловны. Утром 14-го мая крейсер вышел в Россию с одной третью числа команды и неполным составом офицеров. Крейсер употребил на переход 15 суток с заходом в Виго, для окраски борта и приведения себя в порядок. Несмотря на всю трудность службы на переходе, офицеры и команда крейсера не покладая рук работали по очистке и окраске судна, столь необходимых после постройки. Насколько трудна была работа при наличном количестве команды, а также насколько ревностно отнесся к этой работе состав крейсера, свидетельствует следующий факт: при окраске внутренних помещений крейсера, кроме всех свободных от службы офицеров с кистями в руках, можно было видеть за той же работой судового священника.
Крейсер прибыл в Ревель 29-го мая утром. В тот же день в 3 ч дня Государь Император произвел смотр, приказав поднять свой брейд-вымпел.
Нижеследующий Высочайший приказ свидетельствует о результатах тех работ, которые на крейсере производились:
“Государь Император, произведя 29-го мая сего года в Ревеле смотр прибывшему из Тулона крейсеру “Адмирал Макаров”, изволил остаться совершенно доволен состоянием корабля и бодрым видом людей, после совершенного крейсером непрерывного 15-дневного перехода, имея только треть полного комплекта команды, за что изъявляет Монаршее благоволение командиру крейсера, капитану 1 ранга Пономареву и всем офицерам крейсера. Нижним же чинам объявляет свое Царское спасибо и жалует: старшим боцманам и кондукторам флота — по десяти рублей, боцманам — по пяти рублей, прочих унтер-офицерских званий — по три рубля и рядовым по одному рублю, а всем имеющим знак отличия военного ордена, кроме того, по четыре рубля на человека".
