10 июня 1898 г. из ГУКиС в МТК сообщалось о готовности окончательного варианта контракта, а 26 июня из МТК в ГУКиС передали ведомость тех изменений, которые директор фирмы Лагань собственноручно внес в контракт в соответствии с предъявленными ему требованиями.
В соответствии с контрактом, подписанным 8 июля 1898 г. А. Лаганем и Начальником ГУКиС вице-адмиралом В.П. Верховским, крейсер должен был иметь длину между перпендикулярами 135,0 м, ширину на миделе по грузовой ватерлинии 17,5 м, глубину интрюма (высоту корпуса) от киля до прямой бимсов верхней палубы — 11,6 м, углубление при полной осадке 6,7 м. Дифферент отсутствовал. При полной нагрузке, не считая запаса 160 т пресной воды в двойном дне для питания котлов, водоизмещение должно было составлять 7 802 625 кг. (Время А.Н. Крылова, который, став председателем МТК, начал беспощадно бороться с подобной точностью в тысячах тонн, еще не наступило).
В его составе, перейдя уже на килограммы, к поставке фирмы относились 4 838 000 кг на “корпус с полным внутренним устройством и принадлежностью”, вместе с броней 1 390 900 кг на “паровой двигатель и воду в котлах” и еще 162 125 кг на разные предметы нагрузки и обеспечение установки артиллерийского (125 500 кг) и минного (4000 кг) вооружения не входили в состав поставки. Остальные грузы в 1 412 599 кг, включая 30 000 кг “разное”, 432 500 кг — “артиллерию”, 40 000 кг на “мины”, 70 000 кг на экипаж и 750 000 кг на уголь — в поставку не входили, то есть доставлялись заказчиком.
”Сила машин на 24-часовом испытании” должна была составлять 16 000 лс, скорость 21 уз. Корпус фирма обязывалась построить на своей верфи в Ла Сейн, машины в механических мастерских фирмы в Марселе (что, как оказалось, не вполне соответствовало действительности), котлы — в мастерских фирмы Делон-Бельвиль и К° в Сан- Дени около Парижа.
![Броненосный крейсер "Баян"(1897-1904)](img/photo_books/77691/pic_10.jpg "Броненосный крейсер "Баян"(1897-1904)")
Броненосный крейсер “Баян” (Поперечный разрез в районе мидель-шпангоута)
Обстоятельно оговаривались (сообразно степени отклонений от контрактных скорости и углубления) штрафные санкции. Допускалось увеличение до 7,16 м, но при условии, чтобы при нормальной нагрузке высота брони пояса на миделе была не менее 0,6 м. Ширина корпуса могла быть увеличена, но чтобы метацентрическая высота оставалась в пределах от 1,069 м до 1,333 м.
Срок постройки “в готовности для испытаний в открытом море” фирма выговорила 36-месячный со дня заключения контракта. Такая продолжительность могла быть связана с соответствующей уступкой в стоимости заказа, составлявшей всегда предмет особенно упорного торга. Сверх 36 месяцев фирма получала также весьма щедрый 4-месячный срок для проведения испытаний и приемки.
Стоимость заказа — 16 500 000 франков выплачивалась сообразно оговоренным 15 степеням готовности работ. Гарантия назначалась 12-месячная со дня приемки.
К контракту прилагался обстоятельный — из 103 пунктов — перечень одобренных Управляющим изменений и дополнений к проекту, предусмотренных журналами № 54 и 58 по кораблестроению. Пунктом первым вместе с отменой наружных деревянной (из тиковых брусьев — P.M.) и медной обшивок соответственно литыми стальными заменялись и все предусматривающиеся спецификацией бронзовые штевни, руль и другие примыкавшие к ним детали. Толщина наружной обшивки корпуса увеличивалась на 1,5 мм в одной трети длины и на 1 мм в оконечностях. Пояс брони требовалось установить на 100 мм тиковой подкладке. Оговаривалась подача в ванные, кроме соленой, также и пресной воды. Длина коек оговаривалась не менее, чем 2 м., телефоны из боевой рубки допускались только системы Колбасьева. Их тогда считали превосходящими западные образцы. Скорость подачи зарядов (один снаряд и два полузаряда) к 8-дм орудиям оговаривалась не менее 10–15 сек. Размеры боевой рубки увеличивались при сохранении прежней толщины брони. “Под защитой брони” (п. 102) должен был находиться и перевязочный пункт.
В одиннадцати отдельных спецификациях приводились все те же цифровые характеристики, удельные показатели всех систем корабля с размерами деталей, которые фирма обязывалась воплотить в своем проекте и которые исчерпывающе раскрывали его содержание.
В первой указывались главные элементы корабля, свод весовой нагрузки и требования к качеству материалов. Вторая — самая детализированная — характеризовала размеры корпуса и всех его главнейших деталей, третья — бронирование, в остальных описывались внутренние устройства помещений, рангоут, дельные вещи (в них включали трубопроводы всех систем и паропроводы двери, иллюминаторы, якорное, леерное и тентовое устройства), снабжение, электрические установки, вооружение, артиллерийское и минное, энергетическая установка.
Наружная обшивка корпуса имела толщину 10 мм, а под броней усиливалась вторым слоем такой же толщины, поперечный набор (шпангоуты, бимсы) ставился через 900 мм. Толщина флоров 8 мм. Корпус подразделялся на отсеки из водонепроницаемых переборок. Площадь погруженной части миделя готовившегося к постройке крейсера составляла 95,01 кв. м, площадь грузовой ватерлинии 1615,82 кв. м, водоизмещение на 1 см осадки — 16,572 т.
О высокой остроте обводов корпуса свидетельствовал коэффициент общей полноты — 0,501, который оказался даже меньше, чем у позднее заказанного более быстроходного крейсера “Варяг”, чей коэффициент составлял 0,53. Сильные заострения обводов и большая загруженность должны были помочь фирме достичь высокой по тем временам 21 уз скорости. Уверенно гарантировалась и остойчивость корабля.
В состоянии проектной нагрузки (водоизмещение 7802,626). Метацентрическая высота по расчету составляла 1,069 м, с приемом дополнительных 270 т угля и 165 т пресной воды — 1,134 м, при израсходовании запасов от состояния нормальной нагрузки (водоизмещение 6818,125 т) — 0,854 м.
Защита корабля выполнялась в виде коробки или броневого ящика (предложено корабельным инженером Э. Бертеном), продольные стенки которого составляли трапециевидного сечения 200/100 мм плиты бортового пояса по ватерлинии (в носу они сходились на форштевне, в корме имелся траверз на 52 шп. у подачной трубы башни такой же, как у пояса толщины), а крышу — состыкованная с верхней кромкой пояса броневая палуба. Ее образовали 30-мм хромоникелевые плиты, положенные на настил палубы из двух слоев листов судостроительной стали толщиной по 10 мм. Применить уже известную конструкцию скоса палубной брони к нижней кромки пояса по ватерлинии, что позволяло привлечь палубу к усилению бортовой защиты, не захотели. Это, как можно понимать, увеличивало вес палубы, осложняло технологию и нарушало идею “броневого ящика”. И МТК на скосах, видимо, не настаивал.
Подробные сведения по спецификации, ввиду их почти полной идентичности с позднее построенными кораблями этого типа, будут приведены при описании крейсеров “Адмирал Макаров” и “Баян” с указанием на некоторые отступления от первоначального проекта.
![Броненосный крейсер "Баян"(1897-1904)](img/photo_books/77691/pic_11.jpg "Броненосный крейсер "Баян"(1897-1904)")

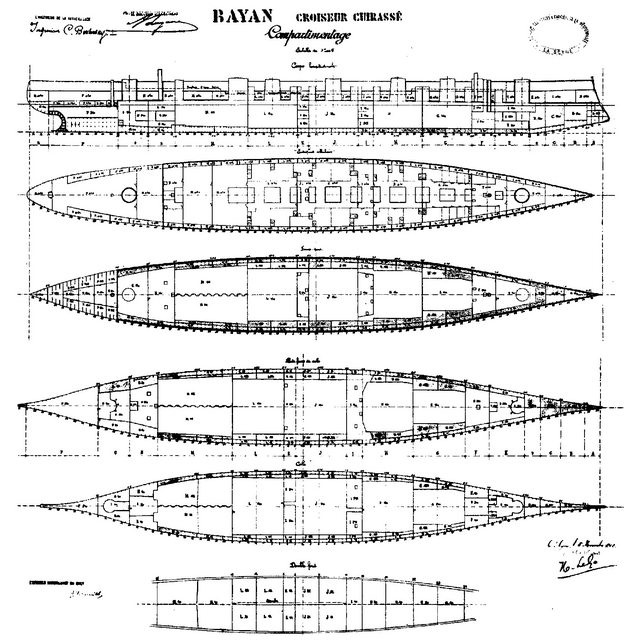

Броненосный крейсер “Баян”
