Продольная прочность обеспечивалась четырьмя стрингерами, верхний из которых одновременно являлся и шельфом под броню. На протяжении 48,8 метра на уровне третьего стрингера шли бортовые кили. Они предназначались для обеспечения кораблю более плавной качки. Штевни, руль и рулевую раму отлили из бронзы.
Водоотливная система была аналогична водоотливной системе броненосцев типа “Екатерина II”(см. книгу автора «Броненосцы типа “Екатерина II”» С.-Пб. 1994 г.).
На корабле стояли 2 главных паровых машины двойного расширения системы “компаунд” общей проектной мощностью 8000 л.с. Машины в 1886 году изготовили на Балтийском заводе, строившем крейсер. Каждая машина имела по 3 цилиндра — 1 высокого (диаметром 152 мм) и 2 низкого (диаметром 1981 мм) давления и работала на свой гребной винт. Ход поршня равнялся 1066 мм. Гребные винты самой распространенной тогда системы Грифита имели шаг 21 фут (6,4 м) и диаметр 16 футов (4,88 м). Но затем лопасти заменили, и их диаметр увеличился до 17 футов (5,18 м)
Пар к механизмам подавался от 12 цилиндрических огнетрубных котлов (диаметр трубок 76,2 мм), рассчитанных на рабочее давление 5,2 атмосферы. Вес котлов с водой равнялся 670 тоннам.
Следует отметить, что машины и котлы исправно прослужили длительное время, обеспечивая кораблю его проектную скорость . Лишь спустя 16,5 лет после изготовления машин в декабре 1902 года лопнула главная паропроводная труба (в ней появилась трещина длиной 419 мм) диаметром 381 мм с толщиной стенок 6,35 мм. К счастью, авария обошлась без жертв.
Бронирование по ватерлинии состояло из сталежелезного броневого пояса длиной 149 футов (42,4 м) простиравшегося от 32 до 106 шпангоута. Пояс имел высоту 7 футов 10 1/2 д, а плиты толщину 9 дюймов (229 мм), утончаясь к низу до 6 (152 мм). Плиты укладывались на лиственничную подкладку, брусья которой расположили горизонтально. С носа и кормы поясную броню замыкали 9-дюймовые (229-мм) броневые траверзы, образовывая таким образом цитадель, в которой находились все жизненно важные механизмы.
Поверх пояса шла жилая или броневая палуба. Она от носа до кормы настилалась из стальных полудюймовых листов (12,5 мм). Поверх этих листов, но только в пределах цитадели стелился еще один ряд 38-мм стальных плит, и общая толщина броневой палубы достигала 50,5 мм. Вне цитадели в нос и корму до штевней простиралась 76,2-мм карапасная палуба. Она от12 до 32 шпангоута в нос о от 106 до130 в корму шла горизонтально на уровне ватерлинии и далее снижалась и доходила до штевней.
Барбеты каждой башни защищались 8-дюймовыми вертикально стоящими плитами высотой 7 футов (2,13 м). Плиты укладывыли на лиственничную подкладку состоящую из 8-дюймовых (203-мм) вертикальных брусьев. Колпаки, защищавшие башенные расчеты от осколков и малокалиберной артиллерии, имели легкое бронирование и вращались вместе со столами барбетов.
В районе носового и кормового барбетов жилая палуба усиливалась — на нее дополнительно стелились 12,5-мм стальные листы. Под каждым барбетом вниз до броневой палубы шли трубы подачи боезапаса диаметром 0,762 м. Трубы имели 76-мм броневое прикрытие.
Некоторое бронирование имели и 152-мм орудия: борт усиливался до 37 мм, а сами орудия разделялись 11-мм переборками. Боевая рубка диаметром 1,9 м имела защиту из 203-мм плит.
Артиллерия главного калибра состояла из 8 8-дюймовых (203-мм) орудий с длиной канала ствола в 35 калибров, установленных в 4-х барбетных установках и 10 6-дюймовых (152-мм) орудий с длиной канала ствола в 35 калибров, стоявших на батарейной палубе. Их боезапас состоял из 100 снарядов и зарядов на каждое 203-мм и 160 снарядов и 240 зарядов на каждое 152-мм орудие.
Для отражения атак миноносцев на мостиках стояло 6 47-мм, 4 37-мм пятиствольных орудия системы Готчкисса, 4 4-фунтовых орудия и 2 2,5-дюймовых (63,5-мм)десантных орудия системы Барановского на колесных лафетах.
В минное вооружение (на 1 января 1889 г.) входили 2 бортовых поворотных и 1 кормовой торпедный аппарат, предназначенные для стрельбы 19-футовыми минами Уайтхеда. Выстреливать торпеды могли как при помощи сжатого воздуха, так и пороховыми зарядами. Для вооружения катеров на крейсере имелись 2 торпедных аппарата для 15-футовых мин. Эти аппараты стреляли только пороховыми зарядами.
В дополнение к этим аппаратам на 2-х гребных катерах стояли шестовые мины, а на 2-х паровых катерах по одному метательному аппарату для несамоходных торпед. Боевой запас состоял из 9 торпед образца 1886 и 1887 годов и 6 метательных мин. Кроме них в специальном минном погребе хранились 40 сфероконических мин заграждения, которые устанавливали с катеров. Для нагнетания сжатого воздуха в балоны аппаратов на корабле имелось 2 “воздухопитательных” насоса системы Шварцкопфа. Сжатый воздух хранился в двух балонах или, как их тогда называли, “воздухохранителях” длиной чуть более 2 метров и диаметром 381 мм.
Корабль обеспечивали электроэнергией 10 динамомашин различной мощности. Палубы и боевые посты имели только электрическое освещение. Всего на “Нахимове” стояло 338 лампы накаливания. В боевое освещение входили 5 75-см прожекторов системы Манжена и 2 30-см переносных прожектора той же системы, предназначенных для катеров. Для выполнения ремонтных работ на крейсере была небольшая мастерская, в которой стояли различные станки. Обслуживали все минное вооружение 1 офицер, 1 кондуктор (минный содержатель) и 32 матроса.
Примечание автора
Согласно прилагаемого на стр. 36-39 чертежа

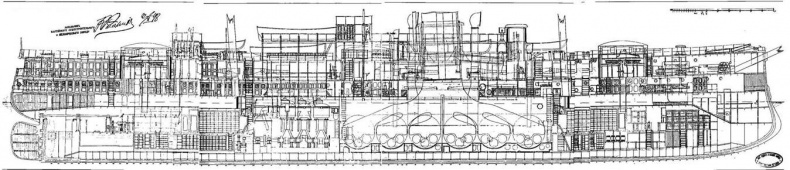

Броненосный крейсер “Адмирал Нахимов”. (Продольный разрез)

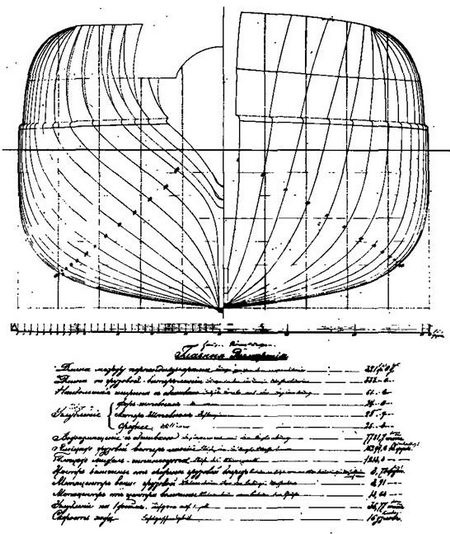

Броненосный крейсер “Адмирал Нахимов”. (Теоретический чертеж корпуса)
Из рапорта начальника эскадры Тихого океана вице-адмирала В.П Шмидта
От 14 декабря 1889 г.
Из Владивостока предполагал сняться с крейсером “Адмирал Нахимов” 18 октября, но, вследствие дувшего в этот день NW шторма, вышел под 6 котлами, вместе с клипером “Разбойник”, на следующий день в 8 часов утра. Канонерскую же лодку “Манджур” оставил там до 21-го для окончания всех расчетов с сибирским флотским экипажем, по приему людей взамен уволенных в запас.
Подходя к острову Аскольд, поставили на крейсере и на клипере паруса, ветер сначала бакштаг, с силой от 2-3 баллов, отошел до фордевинда и позволил нести паруса до 1 часа ночи следующего дня, когда их пришлось закрепить вследствие маловетрия. На крейсере жгли исключительно федоровский уголь, которого было взято полный груз, и под 6 котлами ход крейсера был за весь переход до Нагасаки от 10 до 11-ти узлов, даже при противном по временам ветре.
22 октября, в 11 часов утра, встали фертоин-гом на рейде Нагасаки, где застали иностранные суда, расцветившиеся флагами, по случаю дня рождения японского императора. Суда эти были следующие: американский корвет “Omaha”, под контр-адмиральским флагом, и канонерская лодка “Palos”; английский крейсер “Leander” и японские корветы “Kaimon” и “Musashi” с поднятыми кормовыми флагами нового рисунка. По приходе на рейд офицер, приехавший с японского судна с поздравлением, привез нам экземпляр такового, который был поднят на грот-мачте при салюте японской нации, после чего расцветился флагами, а в полдень все стоящие на рейде суда салютовали в 21 выстрел.
