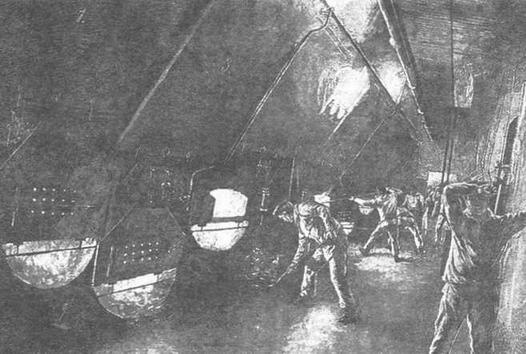

В котельном отделении на одном из германских броненосцев.

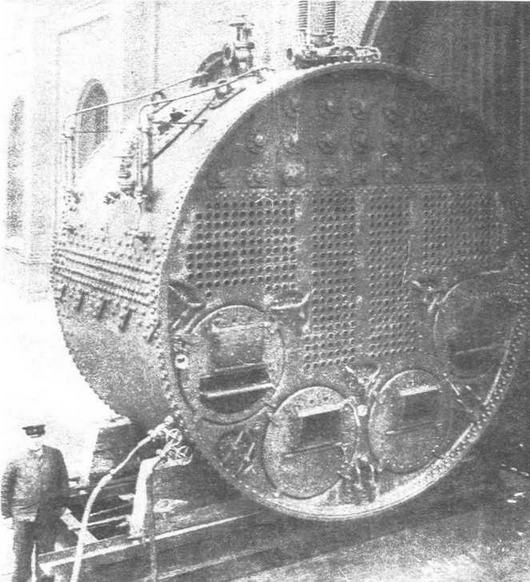

Огнетрубный цилиндрический котел изготовленный в 90-хх годах 19 века для одного из германских броненосцев.
Машинная установка имела удельный вес 122 кг/л.с. Её общий вес равнялся 1220 т. Это была хотя и много меньшая, чем у первых корабельных паровых машин, но всё же довольно высокая величина. Впоследствии при проектировании линкоров типа "Нассау" за счет повышения давления пара, различных конструктивных улучшений и применения водотрубных котлов удельный вес удалось уменьшить до 70 кг/л.с. Повышение давления пара в котлах, применение поверхностной конденсации взамен конденсации вспрыскиванием и паровых машин тройного расширения способствовало как повышению скорости хода, так и дальности плавания.
Нормальный запас угля при загрузке корабля по конструктивную ватерлинию составлял 650 1 (согласно источнику [7], 680 т), максимальный 1050 т без учета загрузки палубы, что позволяло иметь дальность плавания 4300 миль (согласно источнику [7], 4500 миль) при скорости хода 10 уз. До 1902 г. на корабли дополнительно загружали 110 т гудрона (каменноугольной смолы) для впрыскивания при горении на уголь в топках котлов, а после 1902 г. 220 т нефти.
Электроэнергию кораблям обеспечивали три, позднее четыре динамомашины напряжением 67 В общей мощностью 72,6-96,5 кВт. На броненосце "Курфюрст Фридрих Вильгельм" сразу установили три динамо- машины общей мощностью 108 кВт.

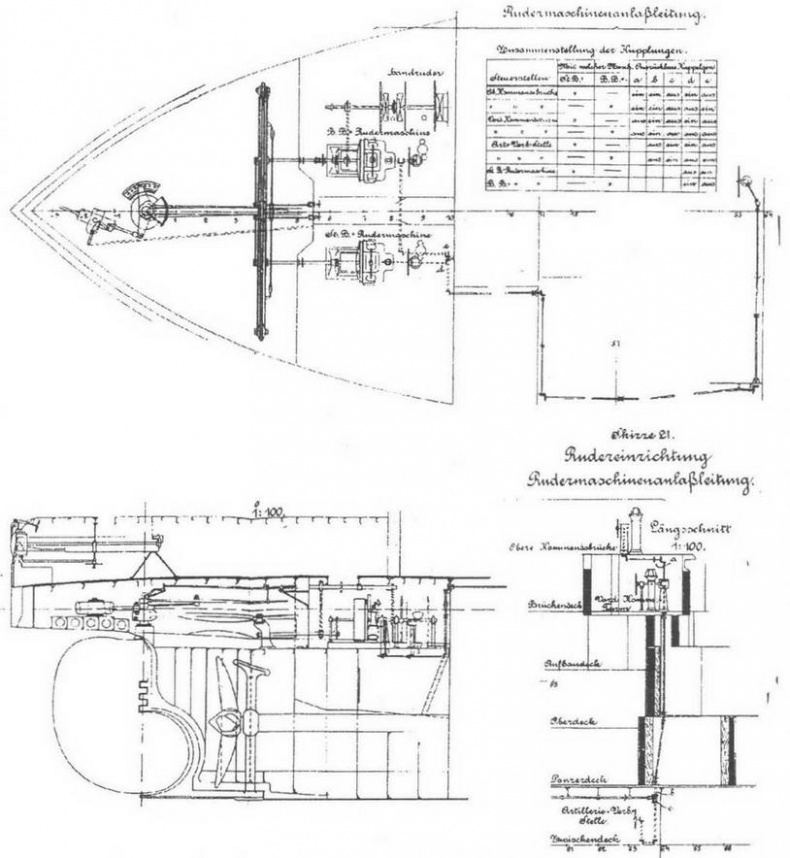

Броненосец типа "Бранденбург". Расположение рулевого привода.
Особенности конструкции
Искусственная тяга котлов и вентиляция помещений, бронированные крышки люков и один полубалансирный руль с подпятником отличали броненосцы этого типа от кораблей предыдущей постройки. Помещения для экипажа были удобные. Управление рулём с помощью парового привода осуществлялось как с капитанского мостика,так и из носовой боевой рубки посредством проходящих в трюме корабля валиковых приводов.
Руль мог приводиться в движение от рулевой машины как левого, так и правого борта.
Корабли обладали хорошей устойчивой мореходностью, были подвержены небольшому крену в наветренную сторону, имели спокойное плавное движение, обладали хорошей маневренностью, но немного замедленной поворотливостью. При большой скорости хода против волнения они были подвержены заливанию и имели сильную продольную (килевую) качку. При нормальном отклонении руля потери скорости хода возрастали незначительно, но при отклонении руля в крайнее положение до 30%.
Дифферентующий момент на единицу осадки (1м) составлял 10870 тм, поперечная метацентрическая высота 1,05 м, продольная 180 м. Остойчивость была максимальная при 34,5° крена и нулевой при 57°.
Сразу после постройки дымовые трубы броненосцев не имели колпаков. Кожухи дымовых труб оказались довольно низкими, что вызывало усиленное задымление ходового мостика и марсов. В 1894-95 гг. кожухи дымовых труб удлинили на 3 м. Броненосцы до модернизации 1902-05 гг. имели мачты довольно большого диаметра, к которым крепились шлюпбалки и громоздкие марсы с установленными на них 37-мм скорострельными пушками, полые трубчатые стеньги с реями для подъёма боевых и сигнальных флагов.
В 1893-97 гг. корабли оборудовали противоторпедными сетями, которые впоследствии сняли. Броненосцы имели три якоря Инглефильда, весом каждый по 5 тонн. Спасательные средства включали два больших паровых катера, два баркаса, один полубаркас, два спасательных катера, два ялика и два тузика.
С 29 марта 1895 г. корпус и надстройки кораблей, находившихся в отечественных водах, покрывали сине-серым цветом. С 15 апреля 1896 г. корпус до высоты главной палубы — серого цвета; верхняя палуба, надстройки, дымовые трубы, орудийные башни и вентиляторы — светло-серого. Кормовое и носовое украшения всегда имели желто-золотой цвет.
Первоначально экипаж броненосцев типа "Бранденбург" насчитывал 38 строевых офицеров, инженер-механиков, врачей и гердемарин, 19 кондукторов и 511 унтер- офицеров и матросов (568 человек). Затем он возрос до 583 и, наконец, до 591 человека(из них 30 строевых офицеров). Становясь флагманским кораблем эскадры, экипаж увеличивался ещё на 63 человека (из них 9 офицеров), флагманским кораблем дивизии — на 57 человек (из них 9 офицеров).

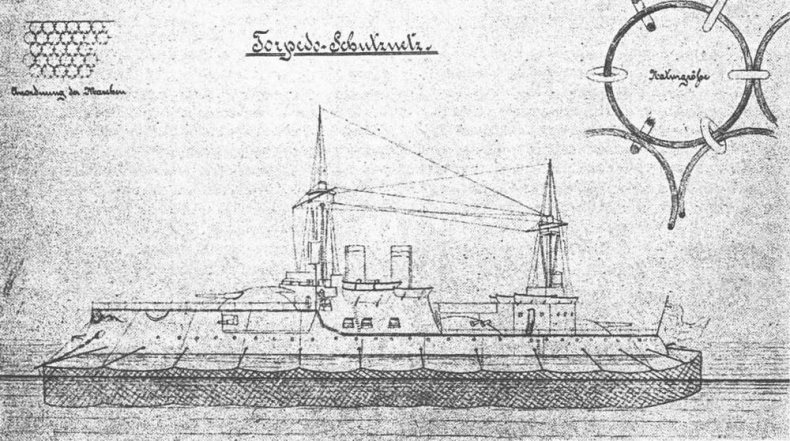

Броненосец типа "Бранденбург". Расположение сетевого противоторпедного заграждения. С рискнка того времени.
Строительство
Закладку киля и постройку четырёх броненосцев нового проекта первоначальной стоимостью по 9 300 тыс. марок производили почти одновременно на трёх различных верфях. Эти же верфи изготовляли и машинные установки. Стоимость артиллерии каждого броненосца составляла 800 тыс. марок.
В 1889 г. верфь "АГ Вулкан" в Штеттине получила заказ на постройку двух броненосцев, в период постройки на стапеле имевших обозначение "А" и "С" (последний также "Эрзац Фридрих Карл"), судостроительный завод "Германия-верфь" в Киле заказ на постройку броненосца "В" ("Эрзац Ганза"), а имперская (казённая) верфь в Вильгельмсхафене заказ на постройку броненосца "D" ("Эрзац Кронпринц").
Согласно Hildebrand [4], в мае 1890 г. на стапеле верфи "АГ Вулкан" в Штеттине заложили два броненосца этой серии, при закладке киля получившие обозначение "А" и "С", соответственно, строительные N 198 и N 199, впоследствии "Бранденбург" и "Вейсенбург".
Согласно Hildebrand [4] и журналу "Морской сборник" N8 за 1894 г., 3 марта 1890 г., согласно Groner [3], в мае 1890 г. на стапеле судостроительного завода "Германия-верфь" в Киле заложили киль броненосца "В" ("Эрзац Ганза"), строительный N 52, впоследствии "Вёрт". Согласно источнику [1], 24 марта 1890 г., согласно Hildebrand [4], в мае 1890 г. на стапеле имперской верфи в Вильгельмсхафене положили первый лист киля броненосца "D" ("Эрзац Кронпринц"), строительный N 13, впоследствии "Курфюрст Фридрих Вильгельм".
По принятым в Германии порядкам закладка киля корабля на стапеле верфи является рядовым событием. Праздничными мероприятиями это событие не отмечается, и часто точную дату закладки корабля не указывают. Зато спуск корабля на воду и происходящие при этом крестины, когда корабль получает своё название, отмечают широко и очень торжественно.
Строящийся на имперской верфи в Вильгельмсхафене броненосец "D" через 15 месяцев после закладки киля первым из кораблей этой серии был готов к спуску на воду. Согласно Hildebrand [4], 30 июня 1891 г. состоялся торжественный спуск корабля. В этот день юная императорская чета (Вильгельм II и Августа Виктория) лично приняли участие в крестинах корабля, назвав его "Курфюрст Фридрих Вильгельм". На постройку корпуса, до спуска его на воду, израсходовали 2600 т стали.
