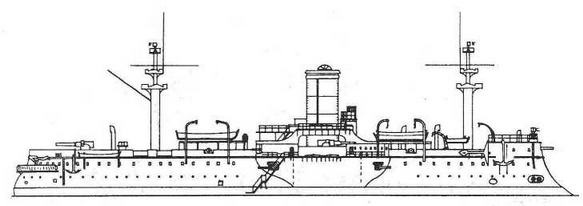

Броненосец "Редутабль". 1899 г. (Наружный вид)

На момент вступления в строй "Редутабль" мог считаться лучшим в своём классе. В течение следующих 15 лет прогресса в артиллерии, броне и тактике им в значительной степени была потеряна боевая ценность, за исключением разве что превосходных мореходных качеств, и поэтому с 1890 г. разрабатывается значительное число проектов с целью его модернизации.

Сентябрь 1893-июнь 1894 гг. (Тулон). В ходе текущего ремонта демонтировались все трубопроводы, все невыгружаемые части капитально исправлялись. Был заменён палубный настил и отремонтированы каюты и т.д. Все деревянные переборки ликвидированы и заменены стальными. Изменялось внутреннее расположение, так, была разобрана кают-компания штабных офицеров; кают-компания перемещена из каземата на левый борт, на её месте устроили различные кладовые; увеличили общее число кают, рундуков и т.д. Погреба главной и средней артиллерии были переделаны под содержание снарядов только одного типа. Для лёгкой артиллерии сделаны два погреба: один в парусном ящике, второй в носу в арсенале орудий малого калибра.

Якоря Мартина сняли. На месте их размещения изготовлены подставки, необходимые для двух обычных якорей, устанавливаемых вертикально. На шканцах смонтированы пиллерсы с неподвижными и убирающимися кильблоками, две короткие мачты и четыре шлюпбалки. Переделаны установленные ранее носовые пиллерсы, поставлены четыре шлюпбалки. К боевой фок-мачте прикрепили два кронштейна для подъёма двух вельботов.

Три мачты заменили двумя боевыми, расположенными на тех же местах, где были прежние фок- и грот- мачты. Они были сделаны из внутренней трубы и внешней обшивки. Между обшивкой и трубой, начиная от верхней палубы, симметрично шли два винтовых трапа. Каждая мачта несёт: на самом верху прожекторную платформу; на верхнем марсе три 37-мм скорострельных орудия; на нижнем марсе три 47-мм орудия. Все орудия снабжены элеватором. Мостик на дымовой трубе удлиннили в корму. Его конфигурация была выполнена с учётом лучшего размещения малокалиберных орудий.

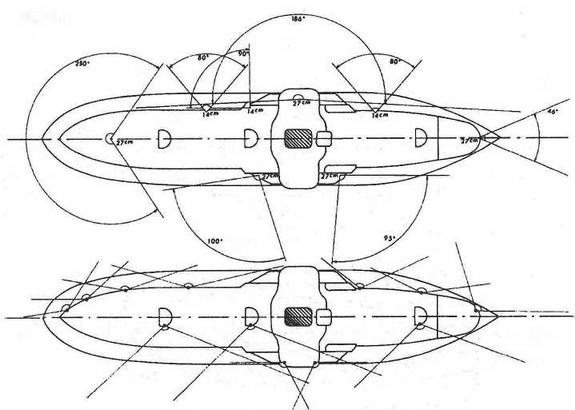

Броненосец "Редутабль" (расположение орудий и их сектора обстрела в различные периоды службы)

1878 г.

1891-1892 гг.

В центральных погребах установлен холодильник для понижения температуры. На верхней палубе поставили по два буксирных кнехта в носу и корме. Новая боевая рубка в носовой части мостика временно установлена на том же месте, где и старая. Демонтирована старая боевая рубка, подкреплён мостик, установлен временный деревянный пост, переустановлены переговорные трубы и машинные телеграфы, на полубаке разместили малую рубку.

Телеграмма министра от 22 ноября 1892 г. решила судьбу артиллерии "Редутабля". Она была модернизирована в два этапа: первый, временно поставили восемь новых 274,4-мм орудий модели 1881 г. на прежние станки, и второй установили остальное вооружение. Оно имело следующий состав. На верхней палубе три 274,4-мм орудия модели 1881 г. на новых станках на

центральном штыре, на полубаке одно 274,4-мм орудие модели 1881 г. на новом лафете с передним штырём, в каземате четыре 240-мм орудия модели 1881/84 гг. на лафетах с передним штырём. Во время этой модернизации первый этап был выполнен. Семь 274,4-мм орудий заменили орудиями модели 1881 г., но орудие кормового барбета на модель 1884 г. Другие изменения в артиллерийской части, сделанные в соответствии с министерской телеграммой, касались также увеличения главных погребов и подготовительных работ с целью установки 240-мм орудий.

Торпедные аппараты снабжались шаровыми опорами и порты торпедных аппаратов были отодвинуты на 1,5 м. Их форма также была изменена: порты теперь стали овальными. Изготовитель машины "Редутабля" завод Крёзо взялся её переоборудовать в машину тройного расширения, питаемую котлами с рабочим давлением пара 8,5 кг. Напомним, перед изменением это была машина с тремя группами по два цилиндра системы Вольфа, работающая под давлением 2,25 кг. Модернизированная машина состояла из одного цилиндра высокого давления, двух цилиндров среднего и двух - низкого давления, а также двух конденсаторов. Малый и большой цилиндры, составлявшие среднюю группу старой машины, были изъяты и заменены одним цилиндром, работающим в качестве ЦВД, т.е. пар он получал непосредственно из котлов. Из этого цилиндра пар проходил в два малых цилиндра крайних групп, которые стали таким образом цилиндрами среднего давления, затем в сообщённые большие цилиндры низкого давления, и наконец, в два конденсатора. Трубопроводы подачи пара из котлов также были соединены с цилиндрами среднего давления, чтобы машина работала как компаунд на малых оборотах с двумя группами крайних цилиндров.

Все вспомогательные механизмы машины и котлов были заменены новыми. Восемь старых котлов были заменены на цилиндрические трёхтопочные котлы с возвратным ходом пламени и рабочим давлением 8,5 кг. Они были размещены два по два в четырёх котельных отделениях. Размеры этих новых котлов дали заметную экономию пространства. Благодаря этому увеличились угольные ямы. Старый трубопровод был демонтирован и заменён новым, который подходил к коллектору левого и правого борта. Каждый из коллекторов давал воду четырём котлам.

Испытания после модернизации длились с 17 августа 1894 г. по 27 июня 1895 г., т.е. 10 месяцев. Они были долгими и трудными и заметно превзошли все запланированные сроки. Максимальная достигнутая скорость 15 узлов была получена 8 мая 1895 г. Дальность плавания составляла 7213 миль на 10 узлах, 5499 миль на 11 уз, 3111 миль на 13 уз, 2458 миль на 14,5 уз.

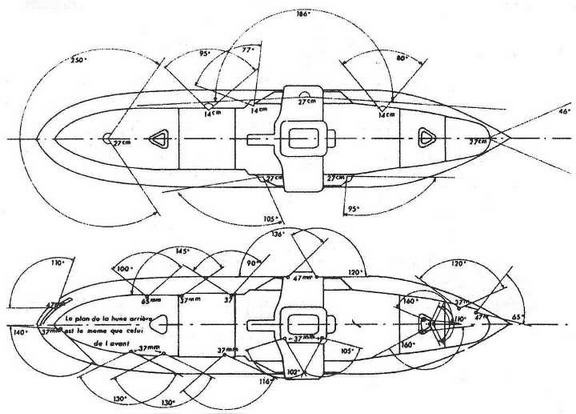

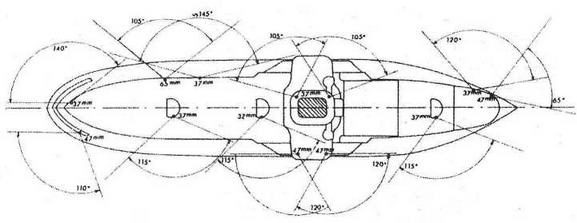

Броненосец "Редутабль" (расположение орудий и их сектора обстрела в различные периоды службы)

1895 г.

1901 г.

В ходе испытаний столкнулись с серьёзной неприятностью: разбалансировкой в работе ЦВД, и потребовалось более четырёх месяцев, чтобы определить её причину и устранить. По утверждению специалистов фирмы Шнейдера, ошибка была сделана конструктором, т.е. заводом Крёзо. Руководство флота поручило провести расследование, чтобы найти ответственных в этом деле. Выявилось, что это было вызвано оплошностью в ходе монтажа.
