Внутреннее пространство корпуса корабля, сверху замыкаемое бронированной палубой, включающее промежуточную палубу (твиндек) и палубную платформу до внутреннего дна и двойного борта, на всех броненосцах делилось до высоты бронированной палубы 13-ю водонепроницаемыми поперечными переборками на XIII водонепроницаемых основных и таранный отсеки. По принятому в германском судостроении порядку водонепроницаемые основные отсеки нумеровались римскими цифрами, начиная от кормы.
На броненосцах «Кайзер Фридрих III» и «Кайзер Вильгельм II» ниже бронированной палубы водонепроницаемые 8-мм поперечные переборки проходили на 9 шп. до палубной платформы; на 10 шп. от палубной платформы до бронированной палубы; на 14, 20, 28, 36, 45, 48, 57, 68, 78 шп. до бронированной; на 81 шп. до промежуточной; на 83 шп. от промежуточной до бронированной; на 89 и 90 шп. до промежуточной; на 91 шп. до бронированной; на 95 шп. до промежуточной палуб. Выше бронированной палубы водонепроницаемые 6-мм поперечные переборки проходили на 6, 20, 28, 36, 48, 57, 84 и 92 шп. до батарейной; на 68 шп. до верхней палуб.
На трёх остальных ниже бронированной палубы 8-мм водонепроницаемые поперечные переборки проходили на 9 шп. до палубной платформы; на 10 шп. от палубной платформы до бронированной палубы; на 14, 19, 27, 35, 48, 51, 64, 67, 78 и 81 шп. до бронированной; на 83 шп. от палубной платформы до бронированной палубы; на 89 до промежуточной; на 91 шп. до бронированной палуб. Выше бронированной палубы водонепроницаемые 6-мм поперечные переборки проходили на 2 и 9 шп. до бронированной палубы; на 6, 19, 27, 35, 51, 77 и 84 шп. до батарейной; на 67 и 92 шп. до верхней палуб.
Всё внутренние пространство корпуса корабля от внутреннего дна и второго борта до бронированной палубы делилось продольными водонепроницаемыми переборками вместе с платформами, палубами, шпангоутами и стрингерами на более мелкие водонепроницаемые отсеки, помещения и цистерны. На броненосце «Кайзер Барбаросса» их имелось 260.
На броненосце «Кайзер Карл дер Гроссе» их было 246. Из них 32 цистерны в двойном дне, 30 небольших отсеков в двойном борту, 34 во внешнем коффердаме, 30 во внутреннем, 25 угольных ям, 5 трюмов в двойном дне, 51 помещение и отсек под промежуточной и 39 под бронированной палубами.
Продольные водонепроницаемые 8-мм переборки от киля до промежуточной палубы на броненосцах «Кайзер Фридрих III» и «Кайзер Вильгельм II» проходили по ДП с 28 по 45 шп. и с 48 по 68 шп., на трёх остальных с 27 по 48 шп. и с 51 по 64 шп., разделяя пополам переднее МО и все КО.
В числе продольных водонепроницаемых переборок на каждом борту имелись по две коффердамные переборки (внешняя и внутренняя), идущие в продольном направлении по высоте от внутреннего дна до бронированной палубы и образующие внешний и внутренний коффердамы (бортовые проходы или коридоры). Внутри кожухов дымовых труб и вентиляционных шахт коффердамные переборки были продолжены на 1,2 м выше бронированной палубы.

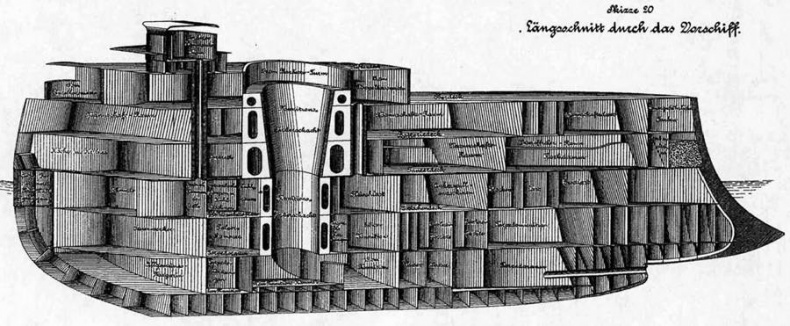

Броненосец “Кайзер Карл дер Гроссе”
(Схема расположения помещений в носовой части корпуса)
Внешняя 6-мм коффердамная переборка по высоте от броневого шельфа до бронированной палубы проходила от 17 1/2 до 86 шп. как продолжение обшивки второго борта высотой 2,45 м (как и главный броневой пояс), образуя внешний коффердам. Поперёк внешнего коффердама проходило большое количество поперечных переборок, образуя небольшие водонепроницаемые отсеки. Поперечные переборки расположили на 20, 24. 28, 32, 36, 40, 45, 48, 53, 57, 61, 64, 68, 73, 78, 83 и 86 шп. В районах, где находятся выгородки под основания бортовых 150-мм орудийных башен и горловины шахт подачи боеприпасов к ним из погребов, а также в VII-м основном отсеке (помещение задних бортовых ТА), внешнюю коффердамную переборку не установили.
Внутренняя 6-мм коффердамная переборка по высоте также от внутреннего дна до бронированной палубы на броненосцах «Кайзер Фридрих III» и «Кайзер Вильгельм II» проходила с 20 по 78 шп., на трёх остальных с 19 по 78 шп., образуя внутренний коффердам. По длине всех котельных отделений участки внутреннего коффердама от промежуточной до бронированной палуб использовали как резервные угольные ямы.
В IV и V-м основных отсеках по бортам машинных отделений на расстоянии 6,3 м от ДП от внутреннего дна до промежуточной палубы проходила ещё вторая внутренняя коффердамная 6- мм переборка, образуя третий (второй внутренний) коффердам. Все остальные коффердамные перебороки имели толщину 6 мм.
Под бронированной палубой поверх переборки по ДП на броненосцах «Кайзер Фридрих III» и «Кайзер Вильгельм II» с 25 по 67 шп., на трёх остальных с 26 1/ 2 по 64 шп. расположили сплошной прямой центральный коридор (проход), соединявший обе боевые рубки через их коммуникационные трубы, в котором свободно и легко доступно проходили система рулевого управления и его указатели, механический телеграф, электрические и телефонные кабели,трубопроводы системы воздуха высокого давления (ВВД), противопожарные системы и т.д. Коридор без перерыва проходил через все поперечные переборки, в которых для него проделали проходы.

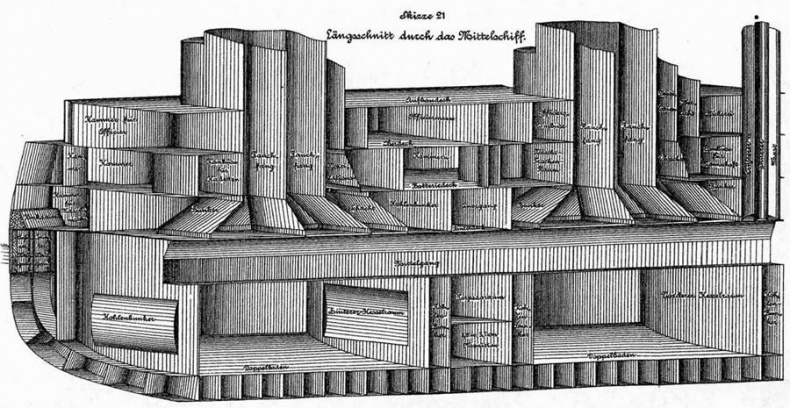

Броненосец “Кайзер Карл дер Гроссе”
(Схема расположения помещений в центральной части корпуса)
По высоте коридор проходил от промежуточной до бронированной палубы, его ширина на уровне промежуточной палубы составляла 1,4 м, на уровне бронированной палубы уменьшалась до 0,85 м., толщина железной обшивки до 6 мм. В местах прохода шахт дымовых труб на его обшивку снаружи нанесли слой изоляции для предотвращения нагрева газами дымовых труб.
Центральный коридор проходил над всеми МО и КО и заканчивался у переборки между IX и X- м основными отсеками, где имелся выход вверх в коммуникационную трубу передней боевой рубки. Через герметичные двойные двери коридор соединялся с МО и КО. Вентиляция и удаление нагретого воздуха осуществлялась через центральные трубы нижней части обеих мачт.
Из семи имеющихся на корабле палуб только батарейная и бронированная были сплошными и проходили через весь корпус, но последняя своей надводной частью от кормовой башни до ахтерштевня продолжалась небронированной, остальные прикрывали только отдельные части корпуса.

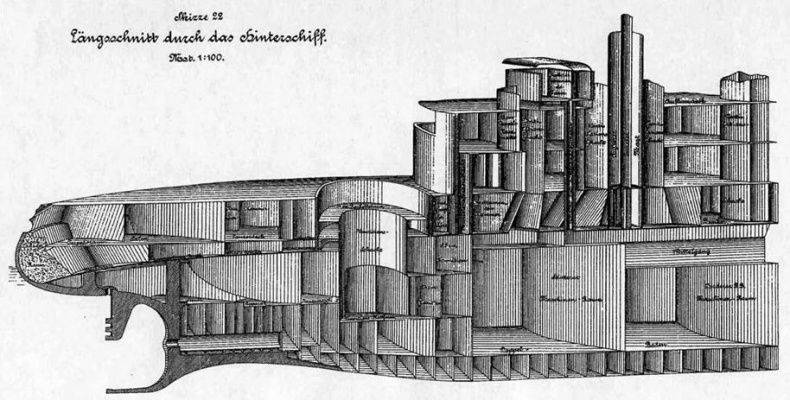

Броненосец “Кайзер Карл дер Гроссе"
(Схема расположения помещений в кормовой части корпуса)
Выше внутреннего дна на расстоянии около 3,7 м ниже ватерлинии с перерывами через весь корабль проходила 8-мм водонепроницаемая палубная платформа.
На броненосцах «Кайзер Фридрих III» и «Кайзер Вильгельм II» палубная платформа проходила от ахтерштевня до 14 шп., затем располагалась несколько глубже с 14- го по 20 шп., прерывалась в районе КО и МО. продолжаясь с 45 по 48 шп. и с 68 до форштевня, на трёх остальных со 2 по 19 шп., с 48 по 51 шп. и с 64 до форштевня.
