Броненосец “Канопус". 1899 г.

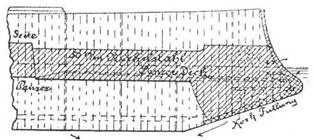

(Фрагмент носовой части с указанием бронирования) Из справочника"Военные флоты и морская справочная книжка на 1892 г.", изданном в С.-Петербурге под редакцией великого князя Александра Михайловича. С. -Пб. 1903 г.
Артиллерия состоит: из четырех 12-дм проволочных орудий; двенадцати 6-дм скорострельных, десяти 12-фунтовых скорострельных орудий, шести 3-фуновых пушек Гочкиса, одной 12-фуновой 8-центнеровой шлюпочной пушки; одной такой же пушки для десанта на полевом станке и восьми 0,45-дм пушек Максима.
Для стрельбы минами устроены в корпусе судна 4 подводные трубы; надводных минных аппаратов нет. Для запаса имеется 14 мин Уайтхеда в 1 8 дм и 5 в 14 дм диаметром.
Родоначальник "Канопуса" состоял в числе шести призовых судов, взятых в плен англичанами в Нильском сражении. Броненосцы этого класса уступают судам класса "Маджестик" своим водоизмещением на 2000 тонн и вследствие этого, кроме меньшей первоначальной стоимости, обладают еще и другим преимуществом- возможностью, из-за меньшей осадки, проходить через Суэцкий канал. Судовые механизмы тройного расширения, и это первые английские броненосцы с водотрубными котлами.
Следует добавить, что броненосец I класса "Глори" также принадлежит, к классу "Канопус". Он был выпушен в Биркенхеде из судостроительного дока братьев Лэрд 11 марта 1899 г. Размерения его совершенно те же, что и у "Канопуса". Прежде чем "Глори" всплыл на вольную воду, его котлы и машина были уже на месте за исключением цилиндров. Котлы Бельвиля заключены в трех особенных водонепроницаемых отделениях. Рабочее давление пара в котлах будет 300 фн/кв. дм.
Боевое вооружение состоит из четырех 12-дм 46 тонных орудий, поставленных в барбетах попарно. Вес каждого снаряда таких орудий равняется 850 фн., а вес заряда составляет 148 фн. "Глори" будет готов к плаванию в сентябре 1900 года, т.е. через полгода после спуска его на воду.

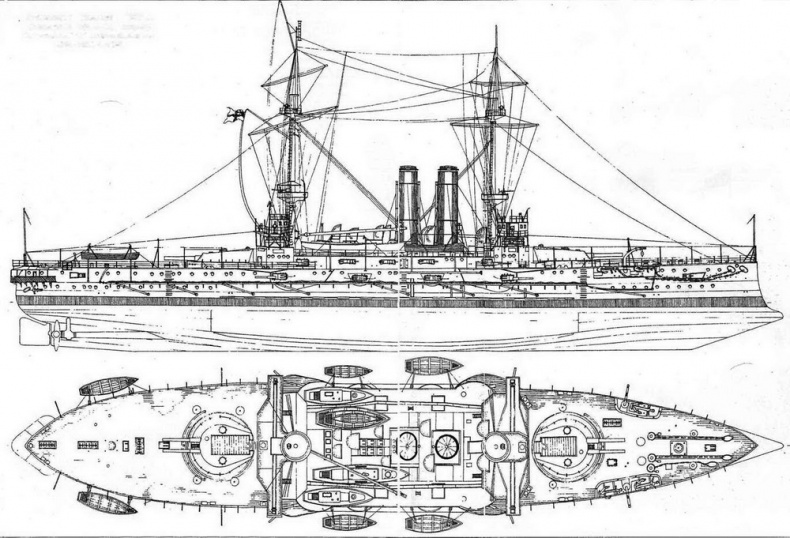

Броненосец “Канопус". 1900 г. (Наружный вид и вид сверху) Из книги Burt R.A. British Battleships 1889-1904. L.1988.
Над всем этим бронированием находились две палубы, толщиной 1 и 2 дм. Поперечные переборки в носовой части имели толщину 12 и 10 дм и соприкасались с 6-дм поясом перед барбетом башни главного калибра. Кормовая переборка располагалась так же, но имела несколько толщину брони 12 дм.
Башни главного калибра имели толщину брони 8 дм в лобовой части и 2 дм на крыше, барбеты 12 дм вне пояса и 6 дм внутри его. Казематы вспомогательной артиллерии, устроенные для каждого орудия, защитили гарвеевской 6-дм броней в лобовой части и 2 дм с тыла. Бронирование носовой боевой рубки состояло из 12-дм гарвеевской брони, трубы коммуникаций 3 дм, кормовой боевой рубки из гарвеевской брони, толщиной 3 дм, трубы коммуникаций 3 дм.
Главная палуба над цитаделью защищалась плитами толщиной 1 дм, изготовленными из мягкой стали, средняя палуба была толщиной 2 дм, имела скосы вне цитадели и протягивалась по всей длине до поперечных переборок. Она располагалась на высоте 2 футов над ватерлинией, и её нижний конец был на уровне нижнего конца пояса, то есть при нормальном водоизмещении в 5 футах ниже ватерлинии.
На “канопусах” две трехцилиндровые машины, тройного расширения, приводили в действие два винта. Диаметры их паровых цилиндров равнялись 30, 49 и 80 дм, длина хода поршня 51 дм. Паровые машины стояли такого же типа, как и на предшествующих сериях, но они оказались более легкими и с некоторыми улучшениями в конструкции. Двадцать водотрубных котлов Бельвиля, с экономайзерами, размещались в трех котельных отделениях с топками направленными по диаметральной плоскости. Длина котельных отделений равнялась 33 (носовое и среднее) и 18 футам (кормовое), длина машиного отделения 44 футам. Восемь котлов находились в носовом котельном отделении и в среднем, в кормовом котельном отделении располагались четыре котла. Рабочее давление составило 300 ф/дм2 , которое в паровых трубах понижалось до 250 ф/дм2 .

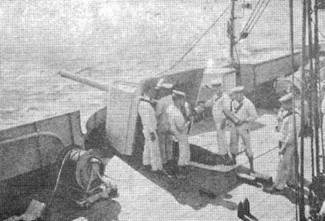

На броненосцах английского флота во время учений. Конец 1890-х – начало 1900-х гг.
При проектировании энергетической установки для броненосцев этого типа применили водотрубные котлы вместо цилиндрических (огнетрубных). Это стало большим шагом вперед по сравнению с механизмами, которые стояли на “маджестиках”, а увеличение на “канопусах” общей мощности механизмов на 1500 л.с. было достигнуто при уменьшении веса машин и котлов.
Гребные винты имели внешнее вращение, что оказалось неудачным, они имели меньший КПД и было труднее управлять кораблем, особенно на малых скоростях или на заднем ходу. От этого на следующих сериях кораблей отказались, и в другой раз винты, вращавшиеся наружу, применили в 1906 г. на турбинном “Дредноуте”.
Как уже говорилось, “канопусы” стали первыми британскими броненосцами, получившими водотрубные котлы, в которых рост паропроизводительности был достигнут при значительном уменьшении их веса. Решение об их установке приняли во время первого обсуждения проекта в мае 1895 года, но и после этого дискуссия продолжалась, поэтому пришлось произвести всесторонние испытания и исследования. Производились даже расчеты об уровне остойчивости кораблей при уменьшении веса в нижней части корпуса.
По сравнению с восемью цилиндрическими котлами “маджестиков”, рабочее давление выросло на 40%, нагревательная поверхность на 9300 ф2 и составила 34000 ф2 , общая площадь колосниковых решеток равнялась 1050 ф2 , мощность механизмов при 110 об/мин винта планировалась в нормальных условиях 12000 л.с., при форсировании до 13500 л.с. При естественной тяге их проектная скорость должна была равняться 18 узл. или на 0,5 узла больше, чем у “маджестиков”.
На броненосцах этого типа от форсирования котлов позднее отказались, но было применено новое расположение котлов в диаметральной плоскости, что позволило упростить размещение труб. Первоначально в проект была заложена скорость 18 узлов, так же как на “Ринауне”, но вскоре её увеличили до 18,25 узлов, поэтому “Канопусы” до завершения строительства последовавших за ними “дунканов” были самыми быстроходными броненосцами королевского флота.
