Чтобы защитить угольные ямы, крюйт-камеры и машину от продольных неприятельских выстрелов на волнении, устроены впереди и позади машинных отделений судна, в носовой и кормовой частях трюма, поперечные переборки, которые защищены 4, 5 и 6-дюймовой броней на 10-дюймовой тиковой подкладке и опускаются вниз до внутреннего дна.
В следующей таблице показаны цифрами, для лучшей наглядности, все изменения в броне и подкладке, какие были произведены во время постройки броненосца “Devastation”.
“Devastation” имеет два винта, приводимых в движение двумя машинами, которые могут действовать вместе и независимо одна от другой. Машины эти, в 800 номинальных сил, изготовлялись на заводь г. Пэна и принадлежат к обыкновенному типу тронковых машин прямого действия. По контракту, эти машины должны были развить на официальном испытании 5600 индикаторных сил. Каждая машина имеет особый поверхностный холодильник, с охлаждающей поверхностью в 6710 кв. ф. Число котлов восемь, с 32 топками; из них 4 котла в носовом отделении имеют по четыре топки, а в кормовом — два котла по три и два по пяти топок. Общая нагревательная поверхность котлов 17806 кв. ф, а колосниковая их поверхность 742 кв.ф. Котлы обыкновенного прямобочного типа и рассчитаны на рабочее давление в 30 фунтов на кв. дюйм.
Котлы помещаются в двух равной величины кочегарных отделениях по сторонам машины, по четыре котла в каждой кочегарной, с отдельной дымовой трубой. Обе дымовых трубы телескопического устройства, с подъемным прибором и с массивной решеткой при основании каждой для защиты от навесных выстрелов. Машины занимают в длину 32 ф, а котлы 80 ф. Между машинным и кочегарным отделениями устроены непроницаемые для воды переборки.
Кроме двух главных судовых машин, имеются еще особые механизмы для приведение в действие вентиляторов, пожарных помп, от которых проведены трубы во все отделения, а также вспомогательные машинки для водоотливных помп, для действия шпилей, для подъема мусора и снарядов и для вращения башен.
На официальном испытании машин, 2 сентября 1872 года, получились следующие результаты (среднее углублении 26 ф 3 дм): при действии всех котлов и давлении 21-22 фунта на кв. дм., 76 оборотах винтов и общей мощности машин 6637,71 инд. сил скорость достигла 13,84 узла, при половинном числе котлов и давлении 13-14 фунта на кв. дм., 63 оборотах винтов и общей мощности машин 3404,43 инд. сил скорость достигла 11,9 узла.
Следовательно, обе машины развили вместе до 6637,71 индикаторные силы, т.е. на 1038 сил более, чем требовалось по контракту. На этом испытании винты были диаметром 17 ф 6 дм, с переменным шагом от 17 до 22 ф; каждый винт имел четыре лопасти системы Гриффита.

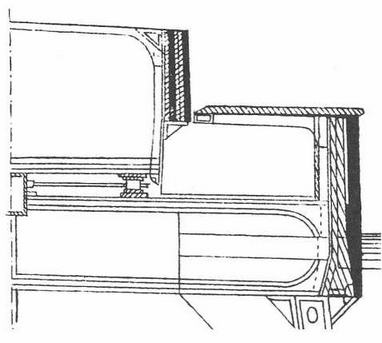

Двухбашенный брустверный монитор “Devastation". 1874 г. (Поперечное сечение бруствера в районе башни).
Общий вес машин с котлами, наполненными водой и со вспомогательными механизмами равнялся 1064 тонн, наибольший запас угля 1350 тонн. По первоначальным же соображениям предполагалось, что “Devastation” будет в состоянии брать угля от 1600 до 1700 тонн. В настоящее время рассчитано, что запаса угля в 1350 тонн будет хватать на 10 дней при скорости хода в 12 узлов, причем судно пройдет 3000 миль, а при скорости хода 10 узлов, этого запаса угля будет достаточно на 20 дней и на переход расстояния в 4800 миль.
В 10 часов утра 18 (30) октября 1872 г. “Devastation” в первый раз тронулся под парами с того места, где он оканчивал установку машины и внутреннюю отделку, у стенки Портсмутского адмиралтейства и вскоре, без всяких приключений, вышел из гавани. В это время углубление его было: кормою 26 ф 7 дм, носом 26 ф 4 и 1/2 дм (по чертежам он должен был сидеть кормою 26 ф 6 дм, носом 25 ф 9 дм). Но надо заметить, что при этих испытаниях башни не имели орудий, вес которых в сложности равняется 140 тонн. В английских известиях не говорится, был ли этот недостаток в все возмещен каким-либо временным грузом.
Испытания начались с того, что, при постепенно увеличивавшемся ходе, до 12 узлов включительно, даже в тихой воде Спитгедского рейда, перед носом начала подниматься и достигла постоянной средней высоты в 10 фут, громадная волна, вершина которой по временам возвышалась и до 12 фут. Высота легкой надводной носовой наделки на “Devastation” над водою 10 ф 6 дм.
Выйдя из-за острова Вайта и достигнув достаточно открытого места с волнением, доходившим сюда с Атлантического океана, при дувшем тогда WSW, судно было поставлено поперек ветра и волнения и машины застопорены собственно для того, чтобы можно было видеть что произойдет при этом с судном. Оказалось, что ни ветер, ни волнение не произвели никакого заметного влияния на 10000 тонн веса монитора (точное водоизмещение “Devastation” 9178 тонн).
После этого опыта все отверстия в носовой части верхней палубы были закрыты и наглухо задраены и судно, под полными парами, против ветра и волнения пошло параллельно юго-восточному берегу острова Вайта по направлению к порту St. Catherine. Оказалось, что “Devastation” своим длинным 16 футовым тараном отлично резал ветер и волнение, несмотря на всю значительную их силу. Единственное последствие такого хода против волны, состояло в том, что вал, катившийся до того перед носом по временам возвышался на столько, что всей своей тяжестью рушился на носовую часть монитора, обдавая брызгами легкий мостик и вахтенных отстоявших от уровня моря фут на 27.
Против местечка Nitton, на Вайте, т.е. обойдя этот остров более чем на 3/4 его окружности, машины монитора снова были остановлены и монитор, положив руля повернул обратно и пошел на Спитгедский рейд, куда, своевременно, и прибыл благополучно. Становясь на рейде на якорь были произведены вполне удовлетворительные испытания над якорями Мартина, которые забирали в грунт в тотчас же по достижении дна.
Прочтя об этих испытаниях, весьма интересным представляется вопрос о точной силе ветра, действию которого подвергал себя “Devastation”.
Ежедневно печатающейся в “Times” бюллетень о состоянии погоды, говорить, что 30 октября в Портсмуте ветер дул с силою, по системе Бофорта, 8 баллов, т.е. корабль, идя в бейдевинд, должен был бы нести марсели в 3 рифа. Приняв во внимание, что в бюллетенях помещаются обыкновенно данные, наблюдаемые на береговых обсерваториях, где ветер от окружающих береговых предметов дует непрерывно меньшей силой чем в море, а также, что WSW в английском канале у Вайта идя с океана, в более узкое пространство, должен увеличивать свою стремительность, чтобы успеть пройти узкость, мы, по-видимому не ошибемся, предположив, что втер у “Devastation” был гораздо сильнее 8 баллов, а доходил например до 10, т.е. до такой силы, когда корабль держался бы только под зарифленным грот- марселем и фоком.
При этих обстоятельствах для монитора обыкновенной постройки держаться в море весьма трудно; мы видели это на нашем собственном мониторе “Лава” на переходе в Ревель в мае 1869 года, о чем тогда же появилось известие в “Кронштадтском Вестнике”. Если на “Devastation” оказалось необходимым только усилить способы стока воды с передней части палубы, о чем свидетельствуют лица, проводившие испытания, то такие результаты нельзя не назвать черезвычайно блестящими, по отношению к искусству английских судостроителей.
