Электросеть крейсера насчитывала около 1400 ламп нормального, боевого (синего цвета) и аварийного освещения. Кроме того, имелся огромный запас аккумуляторных ламп на случай выхода из строя основной сети. Аварийные водоотливные помпы, которые должны были продолжать работать даже находясь под водой в затопленных помещениях, обеспечивались электроэнергией по трем различным электромагистралям. Автоматизированный телефонный коммутатор обслуживал 50 аппаратов. Помимо этого, на корабле имелись отдельные навигационные системы, системы связи, управления артиллерийским огнем и машинный телеграф. Связь между важнейшими корабельными службами и пунктами управления осуществлялась также пневматической почтой.
Уже один перечень установленного на крейсере разнообразного оборудования внушает почтение и позволяет отнести De Ruyter к числу наиболее технически оснащенных легких крейсеров середины 30-х годов. Корабль был оснащен гироскопическими компасами фирмы Anschutz, гидроакустическими приборами и эхолотом фирмы Atlas, автоматическим лаговым устройством фирмы SAL и беспроволочным телеграфом производства фирм Telefunken и N.S.F. (Nederlandse Signaalingapparaten Fabrik — современная Signaal).

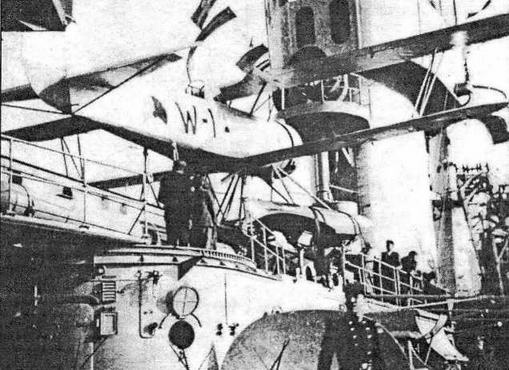

На крейсере De Ruyter «день открытых дверей». Установленный на катапульте гидросамолет (борт. номер W-1) дополнительно укреплен охватывающими поплавки кожаными ремнями. У самолета—посетители, а на переднем плане — постовой в парадном
Бронирование и система обеспечения непотопляемости корабля
Бронирование крейсера De Ruyter в целом повторяло систему бронирования немецких крейсеров типа «К», с той лишь разницей, что голландцы, не связанные условиями Версальского договора и стремившиеся сохранить на новом крейсере солидную защиту своих старых крейсеров типа Java, не обязаны были соразмерять параметры брони с ограничениями в водоизмещении. И хотя из соображений экономии и максимального облегчения корпуса броня крейсера была несколько тоньше, чем у взятых за эталон «яв», De Ruyter получил более сбалансированную систему бронирования.
Ее основу составлял главный броневой пояс длиной 133 (123,4) м и толщиной 50 мм (по другим данным — 50- 62 мм). Он прикрывал собой барбеты концевых башен и тянулся от 11 до 94 шпангоута. В районе машинных и котельных отделений (между 42-67 шпангоутами) его ширина составляла 3,66 м. Часть бортового пояса на протяжении между 35-72 шпангоутами, находившаяся ниже уровня нижней палубы, имела толщину всего 30 мм. В остальных промежутках (между 11-34 и 74-94 шпангоутами) бронепояс имел постоянную толщину (50 мм), но был уже на 1 м, чем в районе М КО. Кормовые отсеки защищались более тонкими 30-мм плитами, обеспечивавшими защиту рулевых механизмов и, в известной мере, валопроводов. Кормовая бронезащита, начинаясь на 3 шпангоуте, соединялась с главным бронепоясом на 11 шпангоуте.
Горизонтальную защиту обеспечивала броневая палуба, также являвшаяся конструктивным элементом корпуса и выполненная из крупповской никелевой 50-мм стали (согласно другим источникам, толщиной 30-32 мм). Как и пояс по ватерлинии, палуба утончалась в корме до 30 мм. Она простиралась от барбета носовой башни главного калибра до рулевой машины в корме и соединялась с верхним краем бортового пояса под прямым углом, т.е. не имела скосов, как на крейсерах типа Java. Плоская, в основном, бронепалуба была выпуклой в районе машинных и котельных отделений, где требовалось обеспечить необходимые технологические и габаритные объемы. Броневая цитадель, имевшая высоту 4 м, замыкалась спереди и сзади 30-мм траверзами, расположенными на 34 и 74 шпангоутах и возвышавшимися от двойного дна до броневой палубы.
Некоторую, весьма слабую защиту от подводных взрывов обеспечивала конструкция более протяженного на новом крейсере двойного дна и двойного борта, внутренняя стенка которого, имевшая толщину 30 мм, играла роль противоторпедной и, одновременно, продольной переборки, усиливающей бронирование борта. Таким образом, уровень защиты от снарядов на малых и средних дистанциях боя несколько снизился по сравнению с «явами», но, при полном отсутствии в обоих случаях конструктивной подводной защиты, схема бронирования De Ruyter была предпочтительнее.
Кроме корпусного, крейсер нес и местное бронирование. Так, обе боевые рубки, КДЛ на башне управления и коммуникационные каналы защищались 30-мм броней. Барбеты артиллерийских башен бронировались 50-мм (30-мм) плитами, а броня самих башен и орудийного щита седьмого орудия имела толщину 30-100 мм. Общий вес бронирования крейсера достигал 1100 т.
Вид на крейсер с кормы. Видны многие детали оборудования корабля
Кормовые башни артиллерии ГК. За ними — 40-мм зенитные установки Воfors и резервный КДП на кормовой надстройке

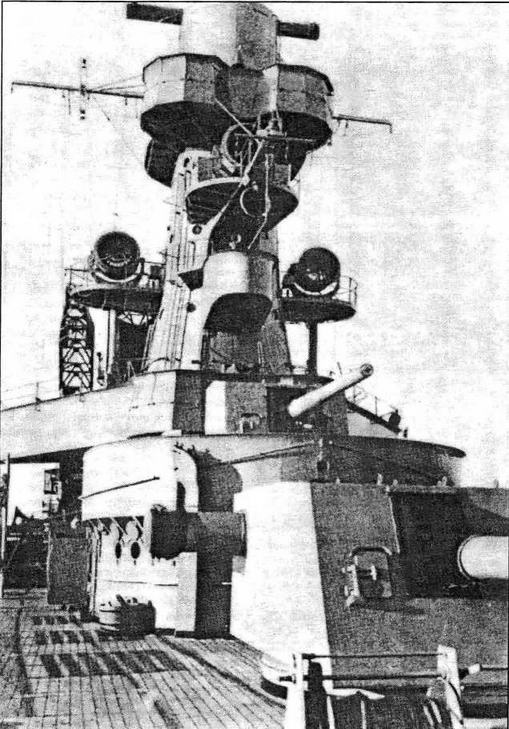

Вид спереди на главную надстройку и носовую группу артиллерии ГК крейсера. Видны прожекторные платформы и одноствольная 150-мм артустановка MkХ
Помимо всесторонне продуманной системы обеспечения непотопляемости корабля, на нем имелась мощная система пожаротушения, неоднократно продублированная. Пороховые и снарядные погреба, равно как и котельные отделения, были оборудованы пожарной системой орошения. Очаги пожаров предполагалось тушить при помощи нескольких независимых друг от друга противопожарных систем:
— морской водой из системы шлангов;
— пеной из двух пенообразующих генераторов;
— находящейся под давлением пара водой для тушения пожара в котельном отделении;
— имелась установка получения двуокиси углерода на случай пожара в тех же котельных отделениях и в корабельном камбузе;
— водяная система пожаротушения топливных резервуаров.
Вооружение
Первоначально вооружение крейсера должно было состоять из шести 150-мм орудий в 3 двухорудийных башнях и четырех 105-мм зенитных орудий Bofors в 2 сдвоенных установках. Позднее, в связи с увеличением водоизмещения, полученные объемы были использованы для установки дополнительного, седьмого, орудия, оснащения крейсера бортовой авиацией и авиационным оборудованием, а также для усиления зенитного вооружения корабля.
Из семи скорострельных орудий Bofors (немецкого производства) калибра 150 мм шесть, типа MkIX, размещались в трех двухорудийных башнях, оборудованных дальномерами. Седьмое, типа MkХ, было установлено на штыревом станке и закрывалось глубоким башенноподобным щитом. Для размещения артиллерии главного калибра голландцами была избрана так наз. «ретирадная» схема, при которой две из трех артиллерийских башен располагались в корме. Такая схема особенно выгодна при боях « отходе, что, впрочем, соответствовало реальному соотношению сил на предполагаемом театре военных действий. Башня №1 находилась в носовой части, а башня №2 — в конце очень длинного полубака. Третью башню разместили на палубе юта, седьмое же орудие—на носовой надстройки перед боевой рубкой. Башни №1 и №2 весили по 71,2 т, башня №3 — 70,6 т. Горизонтальные углы обстрела для башен Mil, №2 и одноорудийной установки MkХ составляли 147° на борт, а для башни №3 — 140° на борт. Одноорудийная установка MkХ вместе со щитом имела весу 25 т и была дополнительно приспособлена для стрельбы осветительными снарядами. 150-мм орудия Bofors с углом возвышения от -15° до +60° имели длину ствола 7,8 м. Баллистические данные главной артиллерии De Ruyter были такими же, как у шестидюймовок крейсеров типа Java (дальность стрельбы — 21200 м, масса бронебойного снаряда — 46,7 кг, осколочного — 46,0 кг). Но ГК De Ruyter давал такой же по весу бортовой залп, как и вся 10-орудийная артиллерия последних, где в бортовом залпе могли участвовать те же 7 стволов главного калибра.
