Система приборов управления огнем ГК фирмы Hazemeyer получала целеуказание от двух КДП на носовой и кормовой надстройках. Первый находился на верхней платформе башенноподобной носовой надстройки и включал в себя 6-метровый стереодальномер фирмы Zeiss вместе с визиром центральной наводки. Носовой дальномер имел углы вертикального наведения в пределах от -12° до +48°. Кормовой КДП располагал 4-метровым «цейссовским» дальномером с углами вертикального наведения от -15° до +45°. Система обеспечивала ведение огня:
- по видимой и временами скрывающейся морской цели, движущейся со скоростью до 40 узлов, и видимой береговой цели — на ходу корабля;
- по невидимой береговой цели — с якорной огневой позиции.
Зенитное вооружение крейсера было уникальным. Отказавшись от 76-127-мм орудий универсального калибра, голландцы вооружили De Ruyter десятью 40-мм зенитными автоматами Bofors модели MkIII — спаренными установками с системой управления фирмы Hazemeyer, сопряженной с 2-метровыми дальномерами системы Zeiss, которые находились непосредственно на автоматах. Кроме того, каждый «бофорс» имел коллиматорный прицел. 40-мм орудие фирмы Bofors массой (в зависимости от модели) 508-528 кг имело общую длину 3690,6-3695,7 мм. Ствол длиной 2249,88 мм весил ЮЗ- 104 кг. Заряд весом 0,326 кг придавал 0,894-кг снарядам начальную скорость 881 м/с. Максимальная дальность стрельбы по горизонтали составляла 9830 м, по вертикали — 7160 м. Живучесть ствола — 10000 выстрелов, а максимальная скорострельность — 120 выстрелов в минуту. При ведении огня по горизонтали скорострельность была несколько выше за счет ускоренной подачи боезапаса (140-150 в/мин). Заряжание производилось вручную. Снаряды в обоймах по 4 штуки в каждой вкладывались в специальный проводник, находящийся в замковой части орудия. Орудийный станок Hazemeyer MkIII придавал стволу углы возвышения от - 10° до +90°. Максимальная скорость подъема ствола — 25°/с. Эти полностью автономные установки с собственными вычислительными устройствами стабилизировались в трех плоскостях и имели дистанционную систему наведения из постов управления зенитным огнем. Не удивительно, что в годы войны эту систему управления скопировали англичане. Однако на De Ruyter великолепные возможности этой революционной артсистемы практически сводились к нулю ее крайне неудачным расположением: из-за концентрации зенитной батареи в одном месте (на кормовой надстройке) корабль оказался сильно уязвим для авиации с носовых курсовых углов и по той же причине существовала серьезная угроза вывода из строя всей ПВО корабля в результате единственного удачного попадания в кормовую надстройку.

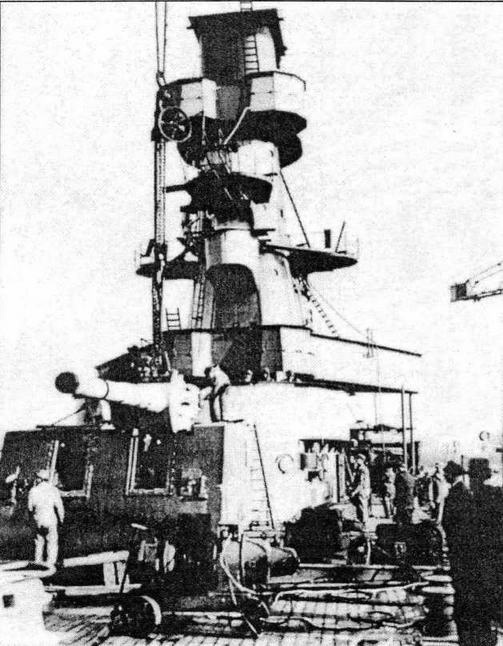

Монтаж 150-мм орудия в носовой башне ГК

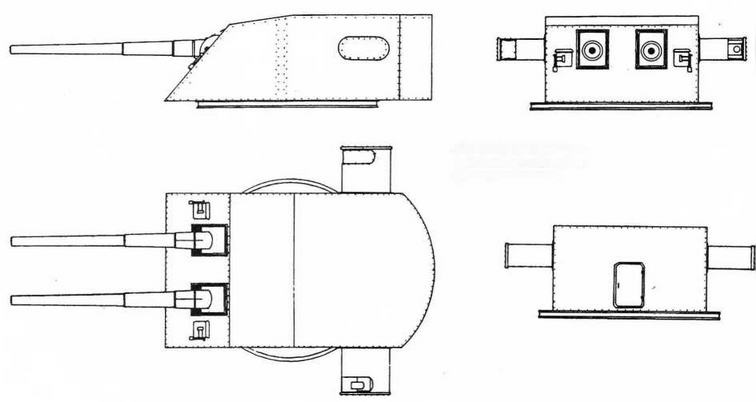

Двухорудийная башня 150-мм орудий Во fors MkIXL50
Левый окуляр башенного дальномера показан без брезентового чехла.

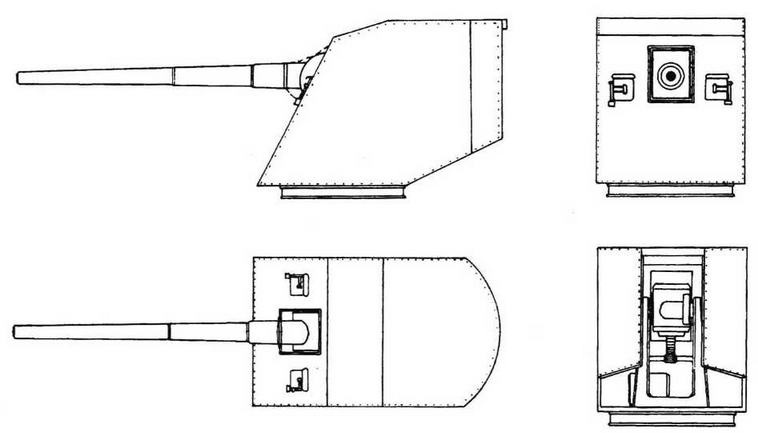

150-мм установка Bofors MkXL50

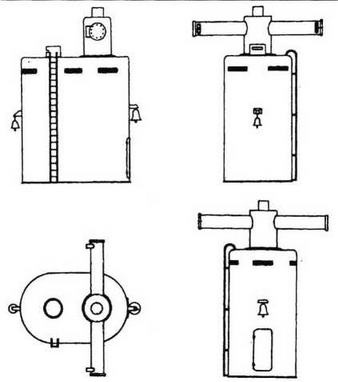

Бронированный КДП с дальномером артиллерии ГК на носовой надстройке
1200-мм боевой прожектор
Легкое зенитное вооружение крейсера состояло из четырех спаренных установок пулеметов калибра 12,7 мм фирмы Solothurn. Две из них смонтированы на открытом ходовом мостике, а остальные — тремя ярусами выше носового КДП. Они также были стабилизированы в трех плоскостях и легко демонтировались для установки на корабельных катерах. Кроме того, на крейсере имелись в палубных установках 4 легких (7,7-мм) пулемета модели Mk IV и два учебных орудия калибра 37 мм. Общий вес вооружения крейсера вместе с боезапасом достигал 500 т.
Для ночного боя служили 4 1200-мм прожектора, 3 из которых были установлены на носовой надстройке, а четвертый — на прожекторной площадке на дымовой трубе.
De Ruyter не имел торпедных аппаратов. Носителями торпед голландской военно-морской доктриной были избраны эсминцы и построенные несколько позже «торпедные крейсера» типа Тгомр.
До появления радаров отличительной и почти обязательной характеристикой всех больших кораблей, в том числе и легких крейсеров, являлось наличие бортовой авиации. На крейсере De Ruyter для разведки и корректировки артиллерийского огня предназначались два двухместных гидросамолета-биплана смешанной конструкции Fokker C.XIW весом 2555 кг. Этот одномоторный двухпоплавковый катапультный разведчик с максимальной скоростью 280 (270) км/ч, потолком 6400 (6800) м и дальностью полета 6800 км изначально проектировался как корабельный самолет, но судьба рассудила иначе.
Большая часть самолетов типа C.XIW служила в базовых авиачастях Голландской Ост-Индии, и только 8 машин базировались на кораблях[9 Имеются данные, что из двух штатных корабельных разведчиков Fokker C.XI.W на крейсере имелся только один. Однако эта информация могла возникнуть уже после того, как в период нейтралитета Нидерландов (осень 1939 - весна 1940) один из самолетов крейсера, доставлявший почту на корабль, разбился в районе о. Бангка.].
Один из самолетов размещался на катапульте, а другой — на специальной платформе между катапультой и кормовой надстройкой. Обе машины были практически в боеготовом состоянии, но без топлива. Заправка производилась непосредственно перед вылетом. Запас авиационного бензина (7,5 т) находился в специальных цистернах глубоко в недрах корабля — в помещениях двойного дна. Тем не менее, несмотря на все меры предосторожности, использование авиации с кораблей всегда было сопряжено с риском пожаров и повреждений в бою или при неудачном старте.
Применявшаяся на «явах» старая система обеспечения полетов бортовой авиации создавала многочисленные проблемы, связанные с остановкой корабля при спуске гидросамолетов на воду и подъеме их с воды после возвращения с разведки и посадки вблизи корабля. Во- первых, неизбежная остановка при осуществлении этих операций превращала корабль в прекрасную неподвижную цель для подводных лодок и авиации противника, а в бою такая остановка вообще была невозможна. Во-вторых, даже при незначительном волнении моря операции подъема-спуска сопровождались обрывами тросов и, зачастую, поломками самолетов. В связи с этим крейсер De Ruyter оборудовали новой техникой — катапультным комплексом, позволявшим обеспечивать патрулирование и наблюдение с воздуха обширных районов моря вокруг корабля. Длительность разведки напрямую зависела от количества запускаемых самолетов. И хотя применение катапульты также не было лишено тех же недостатков, с которыми все же приходилось мириться (остановка корабля для подъема самолета на борт), тем не менее это значительно снижало неизбежный риск.
