В результате только в мае 1899 г., когда выяснилось, что башни будут изготовляться в России, МТК, сопоставляя конкурсные предложения отечественных заводов на их поставку, установил, что перегрузка на крейсере из-за неучтенной своевременно массы башен составит около 80 т. Сверх того 25 т перегрузки появились из-за невнимания фирмы к изложенным в контракте требованиям к оборудованию погребов и т. д. Общая по крейсеру перегрузка к 21 апреля 1900 г. дошла до 121 т, что приводило к увеличению осадки на 76 мм и уменьшению метацентрической высоты с 0,750 до 0,705 м. Пришлось для компенсации перегрузки согласиться с предложением фирмы уменьшить толщину „верхнего бронирования” передних и задних стен казематов 152-мм орудий соответственно с 85 до 80 и с 40 до 35 мм, передних и задних стен боевой рубки — со 150 до 140 и со 100 до 90 мм, брони трубы под боевой рубкой — с 75 до 70 мм; для повышения остойчивости корабля пришлось опустить верхнюю палубу на 100 мм.
Еще 3 т „экономии” было получено за счет ликвидации рубашки под крышами башен. Предназначавшаяся для задержания осколков, эта рубашка оказывалась излишней при новом материале крыши, не дающем осколков.
В ходе рабочего проектирования значительным изменениям подверглись и сами башни, и мало им соответствовавшие смежные конструкции корпуса. Завод „Вулкан” явно не спешил с согласованием проекта башен, который Металлический завод в Петербурге, руководствуясь чертежами корпуса крейсера, представил уже в июле 1899 г. В Штеттине проект изучали 10 недель. А когда Металлический завод, получив замечания фирмы, за три недели откорректировал проект, понадобилось еще пять недель, чтобы дождаться согласующего ответа фирмы. Из-за промедлений с утверждением проекта башни могли быть готовы только 3 июля 1901 г. (вместо декабря 1900 г.). Еще четыре — шесть месяцев требовалось на перевозку их из России и сборку на крейсере, что задерживало его готовность до ноября 1901 — января 1902 г. Иначе говоря, даже с учетом разрешенной очередной 8-месячной отсрочки башни сильно запаздывали.

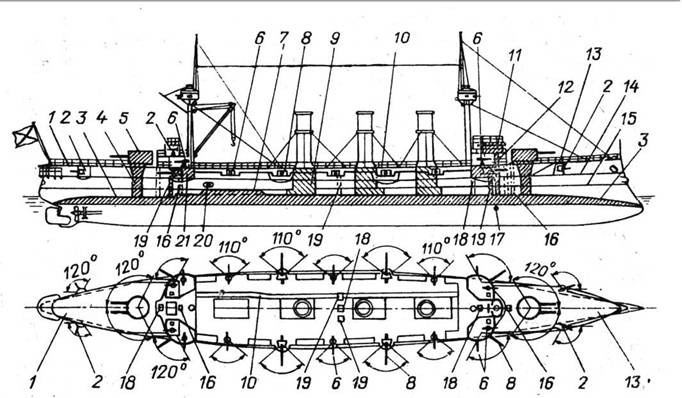

Крейсер „Богатырь”. Боковой вид (мачты и дымовые трубы — по первоначальному проекту) со схемой бронирования и план.
На схеме обозначены: 1 — палуба полуюта; 2 — 47-мм орудие; 3 — броневая палуба, спускающаяся в оконечностях; 4 — неподвижная броня подачной трубы башни; 5 — вращающаяся броневая башня 152-мм орудий; 6 — 75-мм орудие; 7 — возвышенная часть (гласис) над цилиндрами главных машин; 8 — 152-мм орудие; 9 — вертикальный броневой кожух защиты дымоходов; 10 — продольный мостик; 11 — боевая рубка; 12 — броневая труба защиты кабелей и приводов из боевой рубки под броневую палубу; 13 — палуба полубака; 14 — верхняя палуба; 15 — жилая палуба; 16 — шахта элеватора 47-мм патронов; 17 — подводный торпедный аппарат; 18 — шахта элеваторов 75-мм патронов; 19 — шахта элеваторов 152-мм патронов; 20 — надводный торпедный аппарат; 21 — броневой каземат 152-мм орудий.
Основные характеристики корабля
Главные размерения: Длина по КВЛ — 132,4 м; ширина — 16,6 м; осадка — 6,3 м. Проектное водоизмещение — около 6410 т; увеличение водоизм. на 1 см осадки — 14,6 т. Метацентр. высота: 0,77 м при водоизм. 6650 т; 0,48 м при водоизм. 7770 т.
Весовая нагрузка по спецификации (т): корпус и башни — 2556; механизмы и котлы — 1200; бронирование — 765: вооружение и боеприпасы — 570; нормальный запас угля — 720; устройства, снабжение — 281; провизия и пресная вода — 90; команда с багажом; — 87; запасы котельной воды — 20; запас водоизмещения — 20.
Вооружение: 12 152-мм орудий с длиной ствола 45 калибров (2160 раздельных патронов); 12 75-мм 50-калиберных орудий (3600 унитарных патронов); 8 47-мм (из них 2 шлюпочных); 2 37мм шлюпочных; 2 64-мм десантных; 2 пулемета; 2 подводных и 2 надводных торпедных аппарата.
Бронирование: Внутренняя броневая палуба из 3 слоев суммарной толщиной в горизонт. части — 35 мм, на скосах — 70 мм. Боковые стенки (гласисы), прикрывающие приподнятую часть палубы над машинным отделением — 85 мм; котельные кожухи (дымоходы) — 30 мм. Боевая рубка — 140 мм, кормовой траверз, защищающий вход в рубку — 100 мм; труба защиты кабелей и приводов из рубки в центр, пост — 70 мм. Башни — 125 и 90 мм; их подачные трубы — 73 и 51 мм. Элеваторы подачи боеприпасов — 35 мм. Броневые щиты бортовых орудий — 25 мм.
Механизмы: Две вертикальные 4-цилиндровые паровые машины мощностью по 9750 л. с. с диаметрами цилиндров: высокого давления (6,7 атм) — 1030 мм, среднего (2,9 атм) — 1530 мм и двух низкого (1.23 атм) — 1780 мм. Ход поршня — 900 мм, число оборотов вала в минуту — до 151. 16 водотрубных котлов Нормана (с давлением пара 18 атм) имели суммарную нагревательную поверхность 4600 м 2 и работали при искусственной тяге давлением 51 мм вод. ст.
Емкость угольных ям 1220 т; цистерн котельной воды 280 т.
Дальность плавания 10 узл. скоростью — 4900 миль.
На 12-часовом испытании при мощности 20 370 л. с. скорость составила 23,55 уз. Диаметр циркуляции (12 уз.) — 700 м.
Экипаж: 30 офицеров и 550 матросов.
Только к 1 сентября 1901 г. обе башни, наконец, были отправлены из Петербурга в Германию, да и то станки (откатные части) орудий еще задерживались для испытаний стрельбой на морской батарее Охтенского поля.
17 января 1901 г. „Богатырь” был благополучно спущен на воду. В мае, закончив установку машин, крейсер прошел испытания на швартовах, а в ноябре 1901 г. впервые вышел в море и на „частном заводском испытании” развил скорость 24,33 уз. Но и новой отсрочки, полученной в сентябре до 15/28 марта 1902 г., не хватило. Лишь в мае, после завершения всех предварительных испытаний, монтажа башен и отделочных работ крейсер был предъявлен к сдаче.
При пробегах на мерной линии в Данцигской бухте 7 июня крейсер с перегрузкой 46 т (средняя осадка 6,31 м) показал среднюю скорость 23,45 уз; 9 и 10 июня в течение двух 6-часовых испытаний при средней мощности 20 368 л. с. на первом пробеге корабль развил скорость 23,9 уз, а средняя скорость обоих пробегов составила 23,55 уз. Успешно прошли и проведенные в Померанском заливе на 13-узловой скорости испытания башенных установок стрельбой. После сделанных 40 выстрелов (наибольший угол возвышения 19,5°), включая и залповые, ни в подкреплениях корпуса, ни в самом жестком цилиндро-коническом барабане никаких повреждений обнаружено не было.
Наиболее крупным дефектом, выявившимся на стрельбах, было „подпрыгивание” со своим баллером шпиля при залпе носовой башни с нулевым углом возвышения. В остальном перечень повреждений (сорванный кронштейн электрической лампы в каюте командира, сломанные леерные стойки, разорванные парусиновые обвесы и т. д.) оказался значительно меньше, чем на „Аскольде”, где для всех орудий пришлось ограничивать углы обстрела, по сравнению с проектными.
Успешно действовали и сами башенные установки, система подачи нориями, подъемные и накатные механизмы орудий Обуховского завода. Исправными, не дававшими осечек и заеданий, оказались патроны Ижорского завода. Замечания вызвала лишь недостаточная набивка сальников у компрессоров орудийных станков. Уже в России, перед уходом крейсера в плавание, они были заменены снятыми с броненосца „Бородино”. Дополнительное испытание их стрельбой 24 октября также не обнаружило никаких недостатков.
