В первую после спуска зиму 1892-1893 гг. вслед за установкой котлов и машин приступили к монтажу их арматуры, “навешиванию” и размещению вспомогательных механизмов, прокладке систем и приводов управления.
Отступив от традиций прошлого, когда цилиндры машин поверх “жарозадерживающей обмазки” покрывали нарядными рейками красного дерева, МТК согласился на замену полагавшегося для этих целей по спецификации тика более практичными железными листами.
К началу марта 1893 г. устроили “Рюрику” еще один “ледовый поход”, оттянув его по течению за выступ набережной, чтобы напором льда весеннего ледохода не сорвало крейсер со швартовов и не повредило его медную обшивку.
К лету 1893 г. в составе корпуса крейсера было 3400 т стали; в отсеках, снабженных полным комплектом из 58 бортовых и палубных иллюминаторов и крышек на горловины, продолжались последовательные испытания их водонепроницаемости. Установленными на местах были плиты траверзной брони и 29 из 40 пояса брони. С Ижорского завода ожидали две последних (забойных) плиты. Но еще не было ни одной из 17 плит траверзов казематов в батарее – их собирались только еще заказывать по окончании сборки переборок под эти траверзы.
Не было ростерных бимсов, фишбалок, кнехтов, якорных машинок, штатных сходных трапов и тамбуров над люками, ставней орудийных портов. В работе были водоотливная, пожарная системы и водопровод, а по вентиляции, паровому отоплению и фановым системам не было еще и чертежей. Только начинали установку дельных вещей и оборудование служебных помещений и кладовых. Вот так в течение 1893 и 1894 гг. продвигалось насыщение корабля устройствами, оборудованием, вооружением, тормозившееся бесконечными проволочками с утверждением чертежей, в которых еще современники видели одну из главных бед отечественного судостроения.
С осени 1893 г. работы вместо Н.В. Долгорукова (он уезжал в Данию для наблюдения за строительством императорской яхты “Штандарт”) принял на себя один из ближайших помощников М.И. Кази инженер завода Н.Е. Титов, который, как можно предполагать, был по сути в должности заводского строителя крейсера. Еще до этого – с 1 июля 1893 г.- покинул завод М.И. Кази: он отказался от руководства заводом ввиду предстоявшей его полной передачи в собственность казны.
Его борьбу с непрекращавшейся анархией проектирования (из-за сомнений, какими принимать 120- и 152-мм патроны-раздельными или унитарными, МТК снова потребовал прекратить работы по оборудованию погребов) продолжал оставшийся за начальника завода деятельный помощник лейтенант И.Ф. Бострем. Об этом говорила представленная им в ноябре 1893 г. справка о характере и трудоемкости четвертый раз (с августа 1891 г.) совершающихся почти полных переделок погребов.
И вот уже новый начальник С.К. Ратник, используя опыт М.И. Кази, добивается неукоснительной выдачи специальных нарядов на каждую из работ, вызванных очередными переделками. Крупной из переделок, связанных с этим заказом, была ликвидация в марте 1894 г. (из-за предложенной МТК системы уборки аппаратов по-походному) двойных разборных офицерских кают (шпангоуты 8572-8972), выполненных, в свою очередь, ради другого изменения проекта по журналу МТК № 116 от 1 сентября. Тем самым общая вместимость офицерских кают “Рюрика” уменьшалась с 32 до 28 человек.
Не осталась без изменений и электротехника корабля.По расчету электрической нагрузки, установленной МТК (журнал по минному делу № 4 от 24 февраля 1893 г.), для питания четырех прожекторов (два – “открывать минную атаку издалека”, два – “держать миноносец в лучах света”), вентиляторов и элеваторов подачи боеприпасов требовалось семь динамо-машин напряжением 70 В и силой тока 250 А. Для аварийного питания по существовавшим нормам предусматривались аккумуляторы – три группы по 40 элементов емкостью 200 А/ч.

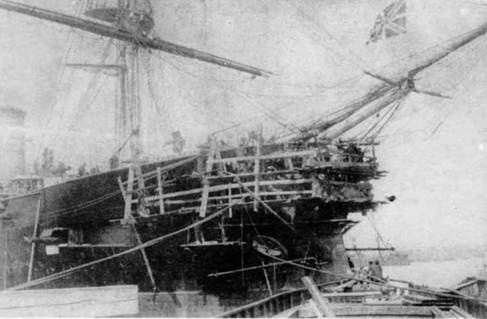

1895 г. “Рюрик” на достройке
Летом 1894 г. работы остановились из-за неготовности общих труб от магистралей вспомогательных механизмов, а затем – из-за принятого в ноябре решения МТК заменить предусмотренные спецификацией семь динамо-машин системы Сименса (Германия) на шесть более мощных системы фирмы “Сотер и Харле” (Франция). Причина-увеличенный расход электроэнергии для лебедок только что сданной для “Рюрика” (11 июля 1894 г.) Металлическим заводом системы подачи 152-мм раздельных и 120-мм унитарных патронов в беседочных элеваторах.
Предварительно Металлическому заводу пришлось соорудить действующие макеты четырех таких систем в натуральную величину: элеваторов для подачи 152-мм унитарных патронов в вертикальном и горизонтальном положениях; элеватора для подачи 152-мм раздельных патронов и снарядов к ним в горизонтальном положении и элеватора для подачи их в вертикальных подвесках-беседках.

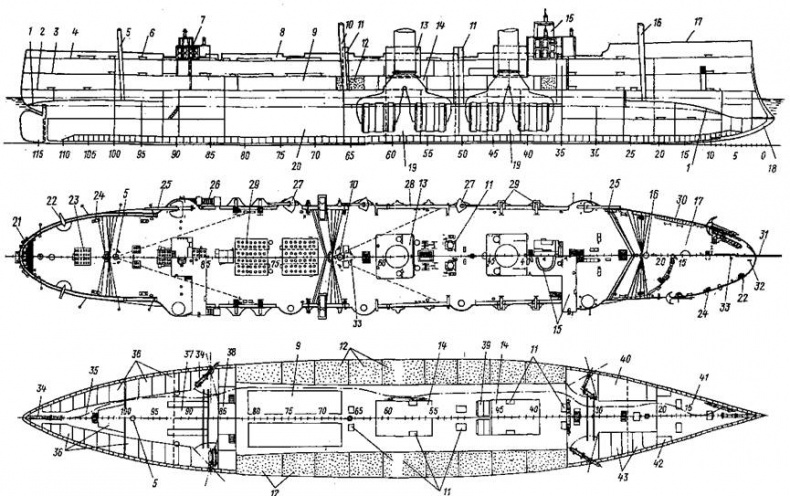

Крейсер I ранга “Рюрик”
(Продольный разрез, планы верхней и батарейной палуб и трюма)
К черт. на стр. 27-30: 1 – карапасная (сводчатая) броневая палуба, опускающаяся к бортам и оконечностям; 2 -жилая палуба; 3 – батарейная палуба; 4 – верхняя палуба; 5 – бизань-мачта; 6 -комингс люка; 7-кормовой мостик с бортовыми крыльями, рубкой и площадкой под компас; 8 – фальшборт; 9 – шахта машинного отделения; 10 – грот-мвчта; 11-вентиляционная шахта; 12-угольнаяяма; 13 – кожух дымовой трубы; 14 – шахта котельного отделения; 15 – носовой мостик с бортовыми крыльями, ходовой и боевой рубками и их компасами и приборами управления; 16-мачта; 17 – полубак; 18 – бронзовый форштевень с горизонтальными внутренним и наружными приливами; 19 – котельные отделения; 20 – машинное отделение; 21 – спасательный буй; 22 – малокалиберные орудия; 23 – световой люк; 24 – швартовные кнехты; 25 – 203-мм орудия; 26 – забортный трап; 27 – 120-мм орудия; 28 – коечные сетки; 29 -кильблоки под паровой катер с приводами вываливания шлюпбалок; 30 – умывальники; 31 – бушприт; 32 – обух в палубе; 33 -деревянный такелажный кнехт; 34 – надводный минный (торпедный) аппарат; 35 – рельсовый путь подачи к минным аппаратам; 36 – офицерские каюты; 37-офицерская кают-компания; 38-офицерский буфет; 39 -вспомогательный котел; 40 -лазарет; 41 -отделение шпилевой машины; 42 – минная каюта; 43 – каюты содержвтелей корабельного имущества; 44 – упорный подшипник гребенчатого типа; 45 -главный холодильник; 46 -вспомогательный холодильник и помпа (насос); 47 – главный пожарный насос; 48 -донка; 49 – вспомогательный пожарный насос;. 50 – главные донки; 51 – скуловой (боковой) киль; 52 -деревянная наружная и медная обшивка поверх стальной; 53 – наружный деревянный киль.
