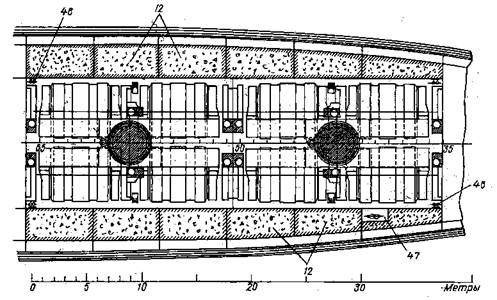

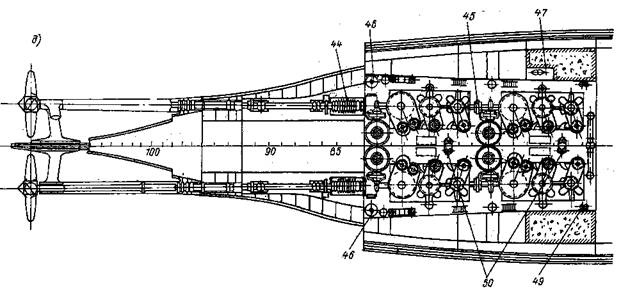

Крейсер I ранга “Рюрик” (План расположения механизмов)
21 января 1894 г. эти системы в действии осматривали на заводе члены артиллерийского отдела МТК при участии корабельных инженеров Н.Е. Титова, Н.К. Глазырина, старшего офицера П.И. Серебренникова, артиллерийского офицера крейсера лейтенанта Ф.Р. Скорупо, подполковника Л.И. Саноцкого и капитана К.Т. Дуброва. Собравшиеся, как затем и группа адмиралов во главе с управляющим Морским министерством Н.М. Чихачевым, признали наиболее подходящей систему беседочного элеватора, который почти при той же скорости подачи (14 патронов в минуту) требовал меньше прислуги и позволял изолировать шахту подачи водонепроницаемой дверью. Это решение и было принято на заседании МТК под председательством контр-адмирала С.О. Макарова (журнал по артиллерии № 13 от 25 января 1894 г.).

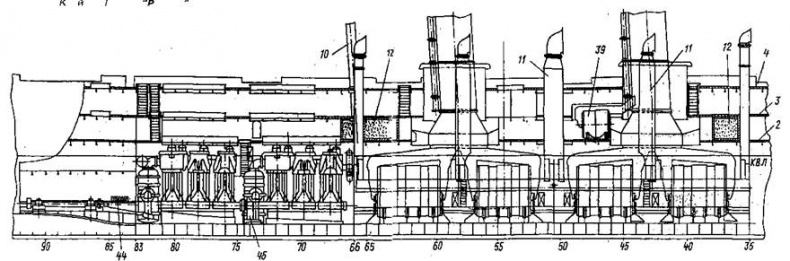

Крейсер I ранга “Рюрик” (Продольный разрез корпуса в районе расположения механизмов)
Так, после затяжного (более года) периода сомнений МТК решил вопрос в пользу принципа подачи боеприпасов в вертикальном положении – этим решением был отклонен имевший тоже немало сторонников принцип, скажем условно, горизонтальный. Подача в беседках – подвесных корзинах с поставленными вертикально патронами, хотя и казалась более естественной, надежной и безопасной, все же была тяжелее и не позволяла автоматизировать этот процесс, то есть сделать его непрерывным, что допускал горизонтальный принцип, воплощенный в нории. Конструкция нории, принципиально более простая (бесконечная лента с вставленными в ее гнезда параллельно один за другим патронами, как в ленте пулемета), открывала большие возможности для совершенствования, но требовала более высокой культуры производства и обслуживания и более длительной отработки; появлялась также опасность полного прекращения подачи при заклинивании или перекосах элементов системы. Времени (да и средств) на эту отработку и сравнительные испытания опытных образцов, как обычно, не оказалось. Вот почему на “Рюрике”, а за ним и на остальных строившихся кораблях была принята подача боеприпасов в беседках, которая, как и орудия Канэ, утвердилась до конца дореволюционного периода русского флота. В выборе, возможно, сыграла роль и возможность заказа подачи такого типа “россыпью” из деталей, достаточно привычных в обиходе и изготовлении. Нория, в свою очередь, требовала агрегатной поставки.
Таким образом, и в зтом случае на решение вопроса повлияли маломощность специализированных отечественных предприятий и, конечно, все те же соображения экономического характера, противоречившие подчас здравому смыслу. Весь комплекс хранения и подачи боеприпасов, заказанный в апреле 1894 г. Металлическому заводу (вначале и эту работу пытались навязать балтийцам), включал в себя 6 элеваторов (лифтовых подъемников) для раздельных патронов (снаряд и патрон отдельно) 152-мм калибра, 430 беседок (по четыре патрона со снарядами) и столько же тележек для этих снарядов, 2 элеватора 120-мм патронов, 200 беседок (по 6 унитарных патронов) и столько же тележек к ним. Поставку 34 литых из стали блоков беседочных элеваторов взял на себя ПутиловскИй завод. Заказ на электрические лебедки только 31 августа был поручен ГУКиСом отечественной фирме “Дюфлон и Константинович”, действовавшей по поручению французской фирмы (владельца патента) “Сотер и Харле”.
В конце концов на долю Балтийского завода достались лишь действительно кораблестроительные работы: изготовление и установка элеваторных шахт и выгородок для них, оборудование бомбовых погребов и крюйт-камер для боеприпасов в беседках. В феврале 1894 г. по заданию С.О. Макарова на случай повреждения подачи предусмотрели выходящие в погреба и батарейную палубу дверцы в шахтах элеваторов, чтобы можно было извлекать беседки.
Надолго, несмотря на заранее известный тип главного командного пункта корабля, затянулось обсуждение вопросов, касающихся конструктивного оформления и внутреннего устройства боевой рубки. Здесь определенно проявилось то опасное явление, когда сугубо военные вопросы решались с позиций мирного времени. Бороться с этим пытался, пожалуй, лишь один С.О. Макаров.

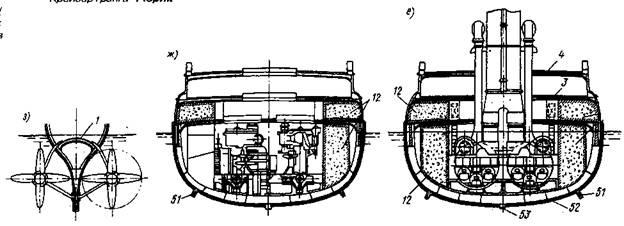

Крейсер I ранга “Рюрик”
(е – сечение по 59-му шпангоуту (см. в корму); ж – сечение по 67-му шпангоуту- (см. в корму); з – сечение по 110-му шпангоуту (см. в корму).

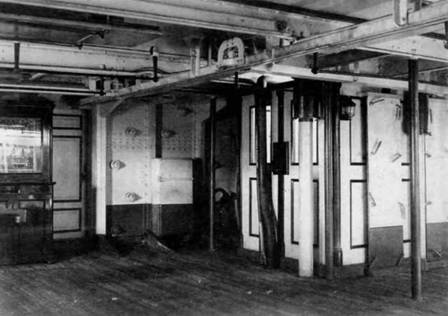

Крейсер I ранга “Рюрик”. 1895 г. Батарейная палуба в районе миделя
Именно в те годы под предлогом оорьоы с перегрузкой корабля начинали снимать боевые рубки с первых, построенных в 1860-х гг. броненосцев и под влиянием своего рода отхода от принципов броненосного судостроения (воплощением их были сплошь покрытые броней и практически неуязвимые мониторы) все больше внимания стали обращать на бытовой комфорт, “удобства” управления кораблем в мирное время. Оттого и получилось, что элеваторы подачи боеприпасов оказались на “Рюрике” без броневой защиты. Зная о 305- мм стальной броне боевой рубки на “Бленхейме”, толщину сталежелезной брони на “Рюрике” назначили вдвое меньше. Тоньше – 76 мм вместо 203 мм, принятых на английских аналогах, была и вертикальная труба, через которую выводились из рубки приводы и кабели управления.
По чертежу от 26 июня 1893 г. в рубке устанавливались паровой штурвал, машинные телеграфы, переговорные трубы и индикаторы для стрельбы минами Уайтхеда и автоматической стрельбы из 152-мм орудий (видимо, имелись в виду приборы А.П. Давыдова для производства залпа из всех орудий при замыкании контактов прибора в рубке). Такое значительное насыщение рубки приборами управления вызвало предложение Н.Е. Кутейникова предварительно макетировать их взаимное расположение, но в МТК решили обойтись без этого.
Проработка по требованию МТК расположения боевых указателей в рубке выявила необходимость увеличения ее 152-мм (по проекту) визирных просветов.
Оставшийся за командира старший офицер “Рюрика” – капитан 2 ранга П.И. Серебренников предложил вместо крайне трудоемкого вырезания (почти на треть длины окружности рубки) отверстий в броне поднять над ней всю крышку рубки, увеличив просвет до 254 мм. “Это,- писал он в МТК 28 марта 1894 г.,- значительно облегчит управление судном из рубки”. Покорившая всех своей простотой конструкция была принята безоговорочно и в течение последующих 10 лет беспрепятственно распространялась на все новостроящиеся корабли.
