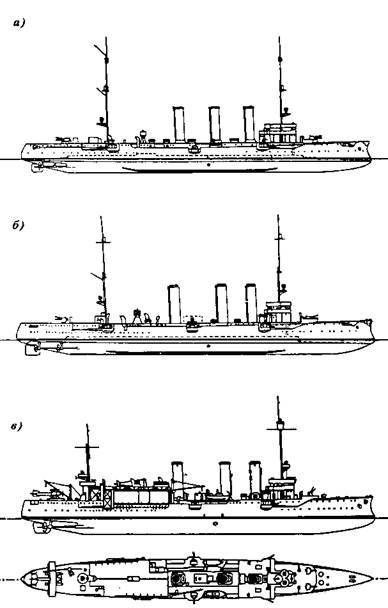

Наружные виды легких крейсеров типа “Кенигсберг": а) – “Кенигсберг" (1910 г.), б) – “Штеттин", “Нюрнберг", “Штутгарт" (1912 г.), в) – "Штутгарт" (1918 г.).
"Штеттин" построен на верфи "Вулкан" (Штеттин) в 1906 г. Спущен 7.3.1907, вошел в состав флота 29.10.1907. В августе 1914 г. конвоировал ПЛ, идущие на позиции. В мае 1915 г. принял участие в штурме Либавы в качестве флагмана четвертой разведывательной группы. Во время Ютландского боя израсходовал 81 снаряд, получил два попадания. Потерял 9 человек убитыми, 73 ранеными. В 1917 г. передан подводной школе. После завершения войны передан Англии. Разобран в 1921-1923 гг. в Копенгагене.

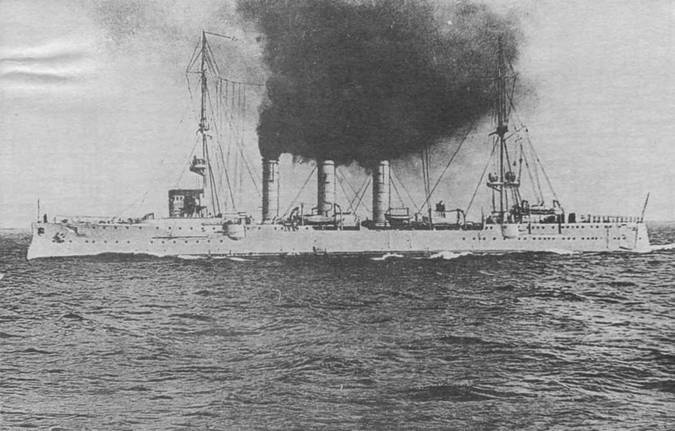

Легкий крейсер “Эмден"
Тип “Дрезден”
Программа: 1905-1906 гг.
Водоизмещение: 3664 т (проект), 4268 т (полное).
Размерения: 117,9 х 13,5 х 5,5 м
Механизмы: "Дрезден" – 4 турбины Парсона, 12 котлов, "Эмден" – 2 паровые машины, 12 котлов.
Мощность: "Дрезден" – 15 000 л.с., "Эмден" – 13 500 л.с.
Скорость: "Дрезден" – 24 узла, "Эмден" – 23,5 узла.
Запас топлива: "Дрезден" – 860 т угля, "Эмден" – 740 т угля.
Дальность плавания: 3760 миль/ 12 узлов.
Бронирование: палуба: см. тип "Кенигсберг".
Вооружение: см. тип "Кенигсберг".
Экипаж: 361 человек (18 офицеров, 343 матроса).
"Дрезден" построен на заводе "Блом унд Фосс" в Гамбурге. Заложен в 1907 г., спущен 5.10.1907, вошел в состав флота 14.11.1908. В 1914 г. находился в Вест-Индии. 17.07.1914 ушел на рандеву с вновь прибывшим КР "Карлсруэ". В Порт-оф- Пренсе произошел обмен командирами. Бывший командир "Дрездена" капитан I ранга Колер перешел на "Карлсруэ", а на его место прибыл капитан 2 ранга Люденс.
После смены командира "Дрезден" должен был идти в Германию, но из-за кризиса, вызванного сараевским убийством, получил приказ в случае начала военных действий вести крейсерскую войну. Крейсер пошел на соединение с эскадрой Шпее, по пути захватив три корабля (8900 брт). После соединения с эскадрой принимал участие в бою у Коронеля, а потом и в бою у Фолклендских островов.

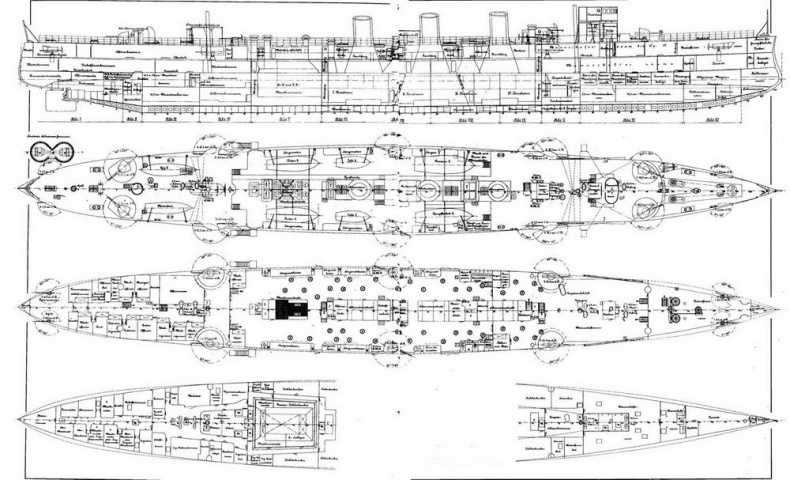

Легкий крейсер “Эмден”. (Продольный разрез, планы палуб и платформ)
Оказался единственным немецким кораблем, пережившим это сражение. Скрывался в чилийских водах до 14.3.1915, когда был обнаружен британскими КР "Кент" и "Глазго" у острова Мос-э-Тьера (33°37' S 78°44' W). Застигнутый врасплох, "Дрезден" не оказал сопротивления и фактически сдался. После взрыва подрывных зарядов затонул. Погибло 7 человек. Большая часть экипажа была интернирована. Избежал этой участи молодой лейтенант Вильгельм Канарис, будущий адмирал, глава военной разведки нацистского Рейха.
"Эмден" Построен на военно-морской верфи в Данциге. Заложен в 1906 г. Спущен 26.5.1908. Вошел в состав флота 10.7.1909. С 1910 г. базировался на порт Циндао. В начале первой мировой войны вышел в рейд в Цусимский пролив и захватил русский пароход Добровольного флота "Рязань". Затем вошел в состав эскадры адмирала Шпее. Отпущенный им в рейдерство, "Эмден", благодаря опыту и хитрости своего командира капитана I ранга фон Мюллера, захватил 16 транспортов (70 825 брт) и долгое время уходил от преследования 23 союзных кораблей, искавших его в морских просторах.

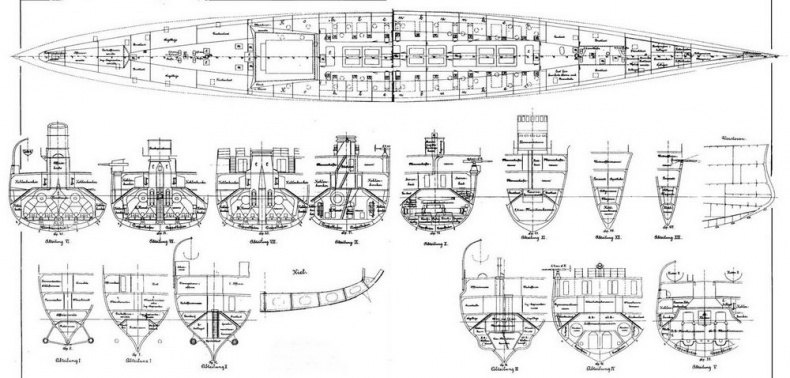

Легкий крейсер “Эмден”. (План нижней палубы, поперечные сечения, и конструкция шпангоута.)
"Эмден" осуществил обстрел нефтехранилищ в Мадрасе и, выпустив 125 снарядов, уничтожил их.
28.10.1914 на рейде Пенанга "Эмден" потопил русский крейсер "Жемчуг" и французский миноносец "Муске".
9.11.1914 во время попытки захвата телеграфной станции на острове Норд Киллинг (Кокосовые острова) был настигнут австралийским крейсером "Сидней". После ожесточенного боя "Эмден" выбросился на рифы в точке с координатами 11° 50' S, 96° 49' О. Во время боя погибло 133 человека/Корпус "Эмдена" в пятидесятые годы был разобран на металл одной из японских фирм.

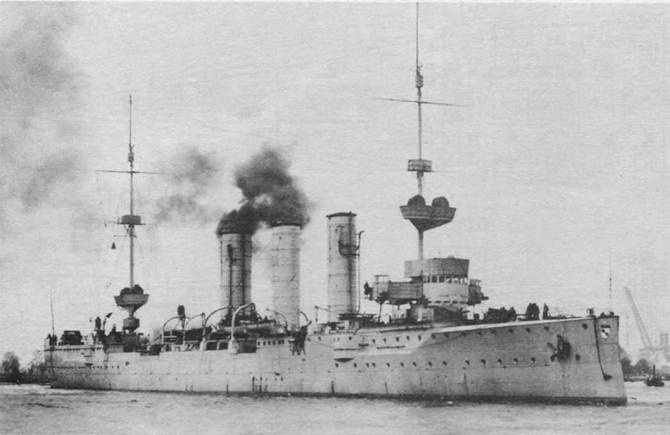

Легкий крейсер "Майнц”
Тип “Кольберг”
Программа: 1906-1907 гг.
Водоизмещение: 4262 т (проект), 4915 т (полное).
Размерения: 130,0 х 14,0 х 5,4 м.
Механизмы: 2 турбины ("Кольберг" – фирмы "Мелмс и Пффенигер", "Майнц" – АЭГ "Кертисс", "Кельн" – завода "Германия", "Аугсбург" – тип Парсонс), 15 котлов.
Мощность: 19 000 л.с. – 20 200 л.с.
Скорость: 25,5 – 26,7 узла.
Запас топлива: нефть – 115 т, уголь – 970 т ("Кольберг", "Майнц" – 1010 т, "Кельн" – 960 т, "Аугсбург" – 940 т).
Дальность плавания: 3250 миль ("Кольберг"), 3630 миль ("Майнц"), 3500 миль (остальные) при скорости 14 узлов.
Бронирование: палуба – 20-40 мм, боевая рубка – 100 мм, щиты ГК – 50 мм.
Вооружение: 12 – 105-мм, ТА – 2 (450-мм, палубн.), 100 мин заграждения.
Перевооружение: 1916-1917 гг. ("Кольберг", "Аугсбург") – 6 – 150-мм; 1918 г. – 2 – 88-мм зен., ТА – 2 (500-мм, подв.).
Экипаж: 367 человек (18 офицеров, 349 матросов).
"Кольберг" построен на верфи "Шихау" (Данциг). Заложен в 1908 г., спущен 14.11.1908, вошел в состав флота 21.6.1910.
В 1914 г. принимал участие в Гельголандском сражении, а также во всех выходах флота к английскому побережью • (обстрел Хартпула, минные постановки у побережья). 24.1.1915 принял участие в сражении у Доггер-банки получив 8 попаданий (трое убитых и двое раненых). В начале августа 1915 г. вошел во вторую группу торпедных сил капитана I ранга Ресторфа. Принимал участие в попытке форсирования Рижского залива.
10.8.1915 во время выхода против русской ВМБ Утэ вступил в перестрелку с дивизионом русских ЭМ.
В 1916 г. окончательно переведен в состав немецкого Балтийского флота. В ночь с 10 на 11 ноября 1916 г. прикрывал выход десятой флотилии ЭМ, закончившейся гибелью на русских минах большей части ее кораблей . В 1917 г. привлекался для участия в Моонзундской десантной операции.
