ОБ УСИЛИВАЮЩИХ ЦИКЛАХ И ВРЕМЕНИ УДВОЕНИЯ
Поскольку мы часто сталкиваемся с усиливающими циклами, полезно знать одну их особенность: время, затрачиваемое на то, чтобы величина запаса удвоилась при ее экспоненциальном росте («время удвоения»), примерно равно частному от деления 70 на величину скорости роста (в %).
Например: если вы положите в банк 100 долларов под 7% годовых, то удвоите сумму своих сбережений через 10 лет (70/7 = 10). Если ставка равна 5% — на удвоение суммы вам понадобится 14 лет.
Теперь вы будете представлять мир не статичным, а динамичным. Вы перестанете искать виноватого, а вместо этого задумаетесь: «Как работает система?» Концепция обратной связи подсказывает нам, что система способна сама отвечать за свое поведение.
ПОДУМАЙТЕ ОБ ЭТОМ
Если A является причиной Б, возможно ли, что Б тоже служит причиной А?
До сих пор мы рассматривали системы только с одним циклом обратной связи. Конечно, в реальных системах такое встречается редко. Цикл, как правило, не один, и для них часто характерны фантастически сложные взаимосвязи. Для одного запаса естественно иметь несколько усиливающих и балансирующих циклов различной силы, растягивающих его в нескольких направлениях. Один поток может корректироваться значениями трех, пяти или двадцати разных запасов. Он может увеличивать один запас, истощая этим другой, а в результате изменяя еще и третий. Во многих системах циклы обратной связи все время «перетягивают на себя одеяло», действуя друг против друга, пытаясь одновременно заставить запасы расти, уменьшаться или находиться в равновесии. В результате сложные системы демонстрируют гораздо более сложное поведение, чем стагнация, или экспоненциальный рост, или планомерное достижение целей. И об этом мы поговорим в следующей главе.
Глава 2
КРАТКАЯ ЭКСКУРСИЯ ПО «СИСТЕМНОМУ ЗООПАРКУ»
Основные понятия и принципы, не сводимые уже к другим, составляют неизбежную, рационально неуловимую часть теории. Сделать эти основные элементы максимально простыми и немногочисленными, не упустив при этом адекватного изложения чего-либо, содержащегося в опытах, вот главная цель любой теории.
Альберт Эйнштейн
[13], физик
Что-то новое иногда проще узнать и понять на конкретных примерах, а не в виде абстрактных представлений и общих принципов. Именно поэтому далее в книге приводятся примеры распространенных и простых, но при этом важных систем, которые иллюстрируют многие общие принципы действия систем более сложных.
У набора систем, как у любой группы животных в зоопарке, есть положительные и отрицательные стороны
[14]. Он дает общее представление о многообразии существующих в мире систем, но далек от того, чтобы создать полную картину этого многообразия. В зоопарках животных группируют по семействам: обезьяны — здесь, медведи — там (системы с одним видом запасов — здесь, с двумя — там); такая классификация позволяет наблюдать за характерным поведением обезьян и сравнивать его с поведением медведей. Это упрощенный подход. Для того чтобы поведение животных казалось посетителям более наглядным и понятным, семейства отделяют друг от друга и помещают в искусственные условия обитания. В естественной среде животные чаще взаимодействуют между собой. Точно так же системы, описанные в этой книге, контактируют и взаимодействуют и между собой, и с другими системами, о которых здесь не упоминается, образуя звучный, изменчивый и сложный многокомпонентный мир, в котором мы живем.
К экосистемам мы вернемся позднее, а сейчас давайте рассмотрим «системных животных» по отдельности.
Системы с одним видом запасов
Термостат: запас под действием двух конкурирующих балансирующих циклов
С принципом работы балансирующего цикла обратной связи в системе вы познакомились на примере с охлаждением чашки кофе. Но что произойдет, если в системе будут действовать два таких цикла, пытающихся изменить величину одного и того же запаса в противоположных направлениях?
Один из примеров такой системы — термостат, регулирующий температуру в помещении. Как и для всех описанных ранее систем, схема термостата (рис. 15) — упрощенный вариант реальной системы отопления.

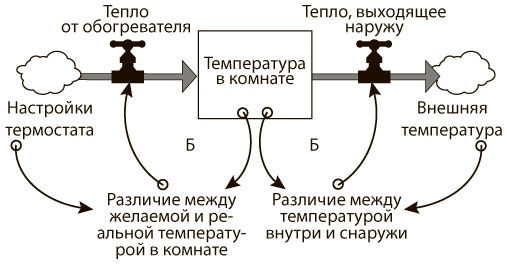

Рис. 15. Температура в помещении, регулируемая обогревателем с термостатом
Когда температура в помещении падает ниже значения, заданного настройками термостата, он фиксирует несоответствие и посылает сигнал, который включает подачу тепла для отопления комнаты. Когда температура в помещении вновь поднимается, термостат отключает подачу тепла. Такой незамысловатый балансирующий цикл обратной связи показан в левой части схемы, приведенной на рисунке 15. Если бы в системе не было других элементов, процесс был бы запущен при низкой температуре в помещении, а настройки термостата показывали значение температуры равным 18 °С, то поведение системы было бы таким, как показано на рисунке 16: включается отопление, и комната нагревается. Когда температура в комнате становится равной значению, указанному отметкой на термостате, подача тепла отключается.

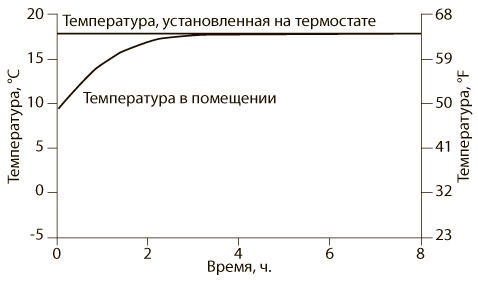

Рис. 16. Температура в холодном помещении быстро повышается до значения, указанного настройками термостата
Тем не менее это не единственный цикл в системе. Тепло также частично рассеивается и утекает наружу. Утечка тепла регулируется вторым балансирующим циклом обратной связи, изображенным в правой части схемы на рисунке 15. Этот цикл стремится сравнять температуру в помещении с температурой на улице, как в случае с охлаждением кофе.

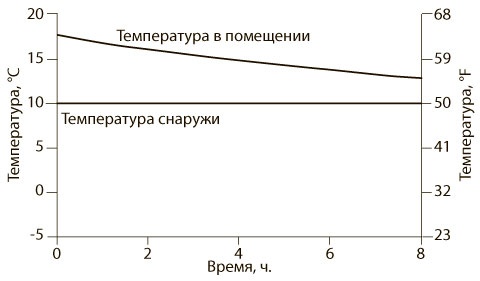

При единственном цикле в системе процесс можно было бы описать графиком (рис. 17), показывающим, с какой скоростью остывает воздух в теплой комнате в холодный день.
