В норме длительность зубца P не превышает 0,1 с, его вольтаж – 1,5–2,5 мм.
Любые отклонения от нормы должны насторожить. Особенно заостренные высокие зубцы P нормальной продолжительности в отведениях II, III, aVF (такая кардиограмма говорит о гипертрофии правого предсердия), расщепленный (с двумя вершинами) зубец P в отведениях I, aVL, V5, V6 (говорит о гипертрофии левого предсердия) (рис. 3.10, 3.11).

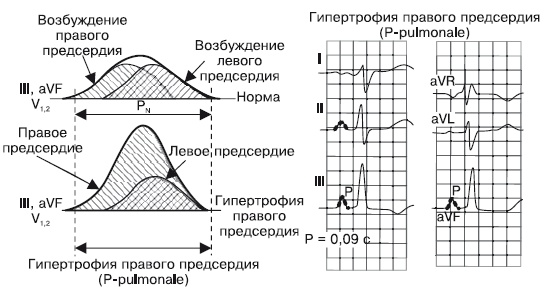

Рис. 3.10. Формирование зубца P при гипертрофии правого предсердия

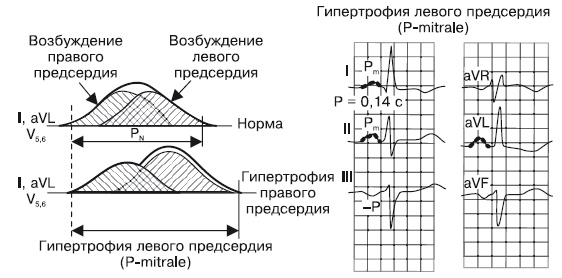

Рис. 3.11. Формирование зубца P при гипертрофии левого предсердия
В норме интервал P – Q длится 0,12–0,20 с. Его увеличение указывает на нарушение проведения импульсов через предсердно-желудочковый узел, то есть на атриовентрикулярную блокаду (AV-блокаду).
AV-блокада бывает следующей:
✓ I степень – интервал P – Q увеличен, но каждому зубцу соответствует свой комплекс QRS, то есть все комплексы на месте, выпадений нет;
✓ II степень – комплексы QRS частично выпадают, то есть не всем зубцам P соответствует свой комплекс QRS;
✓ III степень – полная блокада AV-узла, предсердия и желудочки сокращаются независимо друг от друга, в собственном ритме.
Теперь обратите внимание на желудочковый комплекс QRST. Начните с комплекса QRS. Его максимальная длительность – 0,07–0,09 с. Если комплекс QRST длится дольше 0,09 с, это говорит о блокадах ножек пучка Гиса.
Если все в порядке, то зубец Q может регистрироваться во всех стандартных и усиленных отведениях от конечностей (V4—V6). Разность электрических потенциалов при этом не превышает 1/4 высоты зубца R, а длительность – 0,03 с. В отведении aVR бывает более глубокий и широкий зубец Q и даже комплекс QS.
Зубец R также может регистрироваться во всех стандартных и усиленных отведениях от конечностей. От отведений V1 до V4 его вольтаж нарастает (зубец RV1 может отсутствовать), а затем снижается в V5, V6.
Зубец S может иметь разный вольтаж, но обычно он не превышает 20 мм. От отведений V1 до V4 разность потенциалов снижается, а в V5—V6 вообще может отсутствовать. В отведении V3 (или между V2—V4) регистрируется «переходная зона» (количество зубцов R и S равно).
Далее приступайте к сегменту S – T (RS – T). В норме он находится в отведениях от конечностей на изолинии (±0,5 мм). В отведениях V1—V3 возможно его смещение вверх, но не более чем на 2 мм, а в V4—V6 – вниз (не более 0,5 мм). Точка перехода комплекса QRS в сегмент S – T называется точкой j (от слова junction – «соединение»). Эта точка помогает диагностировать ишемию миокарда.
Далее на вашем пути зубец T, отражающий расслабление миокарда желудочков. Обычно во всех отведениях, где регистрируется высокий R, зубец T положительный. Если с сердцем нет проблем, то в отведениях I, II, aVF, V2—V6 зубец T всегда положительный, причем TI > TIII, а TV6 > TV1. В aVR он всегда отрицательный.
Интервал Q – T – сокращение желудочков, потому что в это время возбуждаются все отделы желудочков. Иногда следом за зубцом T появляется небольшой зубец U. Образуется он из-за кратковременной повышенной возбудимости миокарда желудочков после их расслабления.
На этом можно сказать, что вы закончили анализировать ЭКГ и можете дать себе заключение, которое обязательно должно отражать:
✓ какой у вас ритм (синусовый или нет);
✓ какова регулярность ритма (правильный он или нет);
✓ какова ЧСС;
✓ как расположена электрическая ось сердца;
✓ есть ли нарушение ритма, проводимости, увеличение или перегрузка желудочков и предсердий, повреждение миокарда (ишемия, дистрофия, некрозы, рубцы).
Обратите внимание, как должна выглядеть нормальная ЭКГ (рис. 3.12).

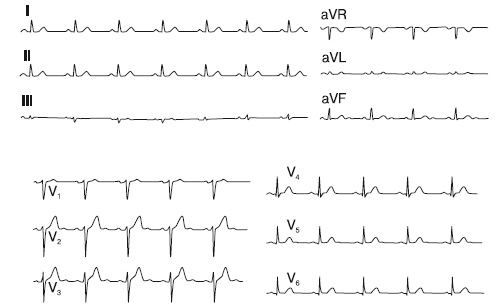

Рис. 3.12. Нормальная электрокардиограмма
Вы поняли, какой должна быть кардиограмма в норме. Но ведь бывают и различные отклонения. Попробуем разобраться, что может выявить кардиограмма и как это увидеть.
Глава 4
Что выявляет кардиограмма
Продолжим разговор о зубцах, сегментах и интервалах. Только теперь поговорим о том, какие заболевания могут характеризовать те или иные изменения.
Если вы видите остроконечный зубец P во II отведении, а его вольтаж больше 2,5 мм, то правое предсердие увеличено, а значит, можно подозревать врожденные пороки сердца, застойную сердечную недостаточность, ишемическую болезнь сердца, хроническое обструктивное заболевание легких (рис. 4.1).

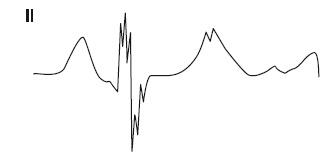

Рис. 4.1. Высокий остроконечный зубец P во II отведении
Отрицательный зубец P в I отведении может свидетельствовать об изолированной дестрокардии (правостороннем расположении сердца при нормальном расположении других внутренних органов) и других врожденных пороках (стенозе легочной артерии, дефектах межжелудочковой и межпредсердной перегородок) (рис. 4.2).
Рис. 4.2. Отрицательный зубец P в I отведении
Глубокий отрицательный зубец P в отведении V1, разность электрических потенциалов более 1 мм, а также расширение зубца во II отведении заставляют задуматься о сердечной недостаточности, инфаркте миокарда, митральных и аортальных пороках (рис. 4.3).
Рис. 4.3. Глубокий отрицательный зубец P
Удлинение интервала P – Q (более 0,2 с) указывает на АV-блокаду (рис. 4.4), укорочение (меньше 0,12 с) – на сужение сосудов, гликогеновые болезни (недостаток или отсутствие ферментов, отвечающих за метаболизм гликогена), гипертонию (рис. 4.5).
Рис. 4.4. Удлинение интервала P – Q
