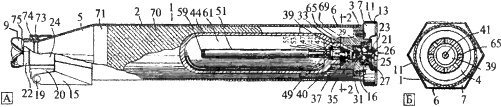

Рис. 1.48. Боеприпас для взрывного диссеминирования сухих биологических рецептур. А. Общий вид боеприпаса. Б. Поперечное сечение боеприпаса по линии 2–2 (см. А). По патенту US3188954
Он включает оболочку (1), которая состоит из цилиндрической части (2), присоединенной (3) к носовому узлу (4), и хвостовую секцию (5). В пределах оболочки (1) вставлена армированная втулка (6). Бомба имеет носовую часть (7) и хвостовую часть с распылителем-стабилизатором (9). Носовая часть (7) включает носовую внешнюю чашу (11) и носовую внутреннюю чашу (13). Носовой узел (4) присоединен к основанию (7) с помощью винтов (16). Он (4) поддерживает газовый цилиндр и взрыватель, описанные ниже.
Носовое основание (7) и стабилизатор, расположенный в хвостовой части бомбы (15), имеют гексагональную форму для облегчения формирования кластеров таких бомб в кассете. Хвостовой стабилизатор бомбы (15) установлен на хвостовой конической части бомбы (5). Крепежная заклепка (19) используется для закрепления хвостового стабилизатора (15) к конической части бомбы (5). Там же расположены муфта распылителя (22), втулка (24) хвостового стабилизатора (15) и распылитель (9).
Взрыватель включает чеку (штырь) (23) и пружину (25), которая используется для эжекции штыря (23). Армированная проволока (21) удаляется, когда бомба будет кластированна вместе с другими для использования. Штырь (23) после этого удерживается на месте за счет зажима (26). Стопорные шары (27) сжимают чеку (23) и тем самым блокируют инициирование взрывателя (29). Втулка (31) и поджигающий капсюль (33) непосредственно прилегают к удерживающим шарам (27). Удерживающая пружина (35) расположена между втулкой (31) и капсюлем (37). Капсюль (37) расположен в пределах досягаемости ударника взрывателя (39).
На рис. 1.48 (А) поршень (40) отделен от ударника взрывателя (39) небольшим пространством. Основание поджигающего стержня (41) запирается поршнем (40). Поршневая пружина (42) расположена между поршнем (40) и цилиндром (44), который содержит жидкую углекислоту. Пружина поршня (42) не позволяет поджигающему стержню (41) нанести случайный удар и преждевременно разорвать первый срезающийся диск (47).
Нагревающий детонатор (49) присоединен к первому срезывающемуся диску (47) и установлен в первом концевом участке нагревающей трубы (51). Держатель нагревателя (53) также смонтирован в первом концевом участке нагревательной трубы (51) и присоединен к нагревающему детонатору (49). Внешний держатель нагревателя имеет пазы (55). Крышка нагревателя (59) расположена во втором концевом участке нагревающей трубы (51). Жидкий углекислый газ (61) содержится в цилиндре (44), расположенном вокруг нагревающей трубы (51). Гофрированный держатель нагревателя (53) проходит через цилиндрическое отверстие в концевом участке цилиндра (44) и вокруг нагревающей трубы (51). Жидкий углекислый газ (61) содержится в цилиндре (44) и расположен вокруг нагревающей трубы (51). Гофрированный держатель нагревателя (53) проходит через отверстие в конце цилиндра (44). Его пазы формируют продольные каналы, которые сообщаются с внутренним пространством цилиндра (44). Наружные выходы этих каналов закрыты первым срезающимся диском (47).
У этой бомбы имелись еще две частные модификации, не представляющие особого интереса с точки зрения эффективности при боевом применении. С ними можно ознакомиться по описанию к патенту US3188954.
Во время полета все три хвостовых стабилизатора раскрываются потоком воздуха. Когда кассетная бомба раскрывается, зажим (26) выдергивается из гнезда, и чека (23) выталкивается из бомбы посредством разжимающего действия армированной пружины (25). Это позволяет стопорным шарам (27) свободно перемещаться. При ударе бомбы о фунт или о другое препятствие, шары движутся вниз, высвобождая ударник взрывателя (39), который вследствие инерционного движения преодолевает сдавливающее действие пружины (35) и ударяет по капсюлю (33), вызывая его поджог. Взрыв детонатора (37) приводит в движение поджигающий стержень (41), который проходит через первый срезающийся диск (47) и детонирует зажигающий капсюль (49). Нагревательная труба (51) содержит смесь калия перхлората (КСlO4), древесного угля и масла. Эта смесь инициализируется посредством детонатора (49) и быстро загорается, выделяя огромное количество тепла, вызывающего взрывное испарение жидкой углекислоты (61) в цилиндре (44). Давление углекислоты разрушает срезающийся диск (47), и газ прорывается по желобкам (55), выходит через отверстия (65), разрывая герметизирующую ленту (69), и проникает в пространство боеприпаса (71) между цилиндром с углекислотой (44) и оболочкой (1), в котором содержится сухая рецептура (70). Разрушается второй срезающийся диск (73) и потоком углекислого газа сухую рецептуру выбрасывает в коническое отверстие в хвостовой части боеприпаса (5), при этом скорость выброса смеси углекислоты и сухой рецептуры увеличивается, через хвостовое отверстие (75) рецептура попадает в атмосферу.
Распылительный стабилизатор (9) устроен таким образам, что для большего поражающего эффекта он делит мелкодисперсный аэрозоль, выброшенный через отверстие (75), на три облака.
В начале 1960-х гг. интерес разработчиков БО к биологическим боеприпасам, взрывающимся при ударе о поверхность, снизился. Их внимание стала занимать задача равномерного диссеминирования биологического аэрозоля в приземном слое воздуха. Ее решение позволило бы исключить потери дорогостоящего биологического материала, которые при наземном подрыве боеприпаса были значительными, к тому же аэрозоль, образовавшийся непосредственно у поверхности земли, не имел возможности распространиться на большие расстояния. В годы Второй мировой войны подобные попытки предпринимались. Например, известно о создании японскими военными из 9-го армейского научно-исследовательского института, биологического боеприпаса типа «мать и дочь», решающего ту же задачу на уровне технологий 1940-х гг. (см. разд. 1.8). Его можно считать относящимся к первому поколению таких боеприпасов. Второе поколение получило название барометрических. В качестве примера такого боеприпаса рассмотрим боеприпас, запатентованный в мае 1961 г. в США (US3170393). Боеприпас предназначен для диспергирования химических, радиоактивных и биологических агентов на разных высотах без применения взрыва или нагревания (рис. 1.49).

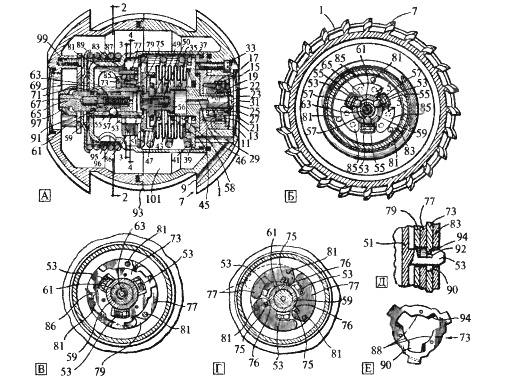

Рис. 1.49. Барометрический боеприпас для диссеминирования биологических, химических и радиоактивных агентов на разных высотах. А. Продольный разрез барометрического боеприпаса. Б. Поперечный разрез боеприпаса по линии 2–2 (см. А).В. Частичный разрез боеприпаса по линии 3–3 (см. А). Г. Частичный разрез боеприпаса по линии 4–4 (см. А). Д. Поперечный разрез по линии 5 (см. Б). Е. Фронтальный вид удерживающего крепления (arming weight mount). По патенту US3170398
