Детали модели Майкла Райта, приводящие в движение указатели планет. Эпициклический диск и рычаги с прорезями для Меркурия и Венеры помещены над большим колесом в главном комплекте деталей. Отдельные комплекты (слева направо) предназначены для Марса, Юпитера и Сатурна

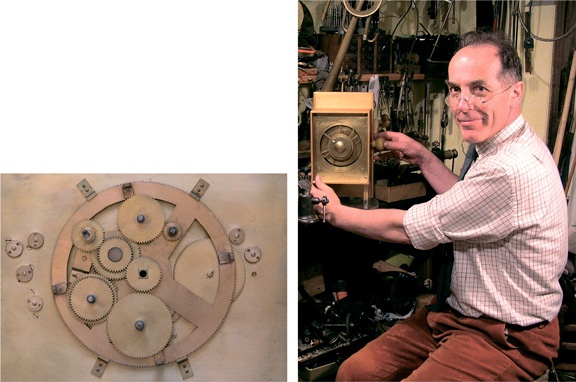

Слева – главная плата модели Майкла Райта с большим четырехспицевым колесом и соединенными с ним зубчатыми колесами. Сравните с фронтальным видом фрагмента А. Вместо оригинальных заклепок использованы шурупы – просто для того, чтобы модель можно было разбирать; cправа – Майкл Райт с реконструкцией Антикитерского механизма в мастерской своего дома в Хаммерсмите, Лондон, 2006 г. На заднем плане токарный станок, сделанный около 1820 г. и до сих пор находящийся в рабочем состоянии

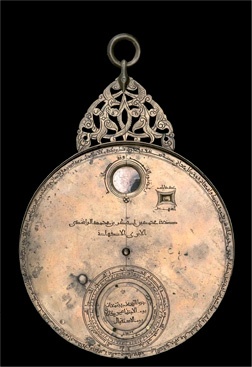

Исламская астролябия с зубчатыми колесами из Музея истории науки в Оксфорде. Ее сделал Мухаммад ибн Аби Бакр в Исфахане (Иран) в 1221/22 г. Это ее обратная сторона, где видна шкала фаз Луны (наверху), указатель даты (вверху справа) и концентрические шкалы, показывающие положения Солнца и Луны в Зодиаке (внизу)

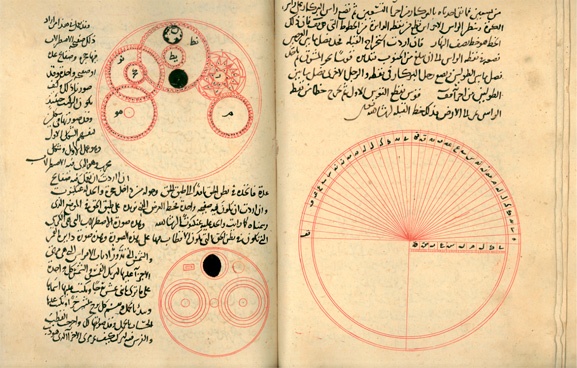

Страницы из относящейся к XIII в. копии рукописи X в., приписываемой багдадскому астроному Настулу. Схемы показывают, как изготовить «Луну в шкатулке» – календарь с зубчатыми колесами, подобный тому, что соединен с Исламской астролябией, и календарю на византийских солнечных часах VI в. из лондонского Музея науки

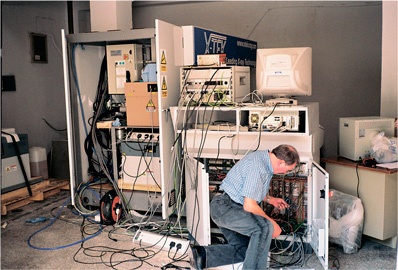

Экспедиция X-Tek для рентгеновской съемки антикитерских обломков в октябре 2005 г. Алан Кроули из X-Tek подключает систему «Бегущий по лезвию», готовясь к съемке фрагментов

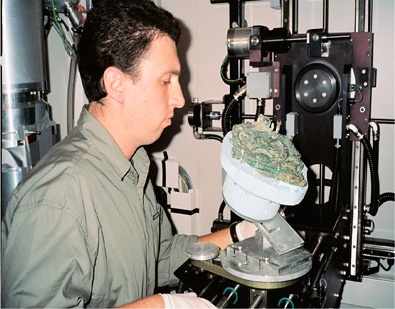

Панделис Фелерис, хранитель афинского Национального археологического музея, устанавливает фрагмент A на вращающийся диск

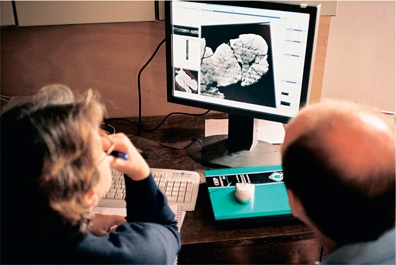

Доктор Элени Магку (Национальный археологический музей) и профессор Ксенофон Муссас (Афинский университет) изучают первую компьютерную томограмму фрагмента G

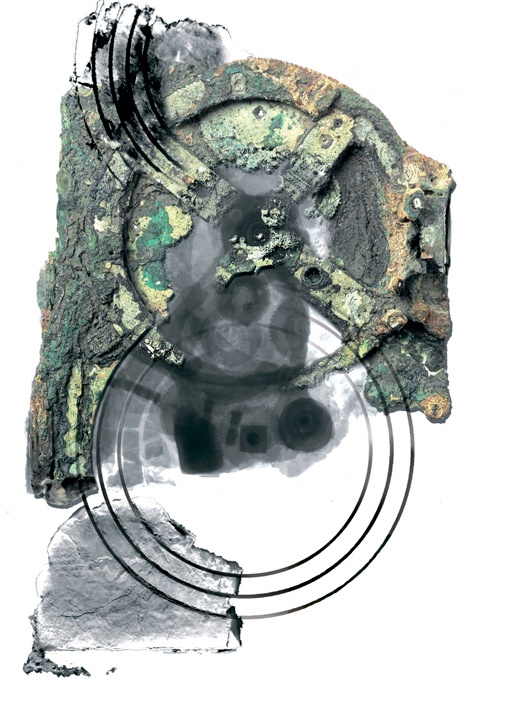

Часть сохранившегося фрагмента Антикитерского механизма, совмещенная с рентгеновским снимком скрытых внутри зубчатых колес
