Полученные в ходе заводских испытаний данные позволили внести существенные коррективы в конструкцию опытных экземпляров бронетранспортера.

Упругими элементами колес всех мостов стали газогидравлические рессоры, в которых использовались азот и масло. Это позволило обеспечить высокую плавность хода в сочетании с большой энергоемкостью рессор, исключавшей пробои подвески. Кроме того, газогидравлические рессоры позволили ввести систему регулирования дорожного просвета, которая повышала проходимость машины и улучшала ее водоходные качества.

Были улучшены форма и размеры броневого корпуса, повысились его бронестойкость и технологичность за счет применения гнутых листов, существенно уменьшавших длину сварных швов. Нижняя носовая часть корпуса была выполнена ложкообразной формы, что способствовало уменьшению сопротивления воды. Кроме того, такая форма носовых обводов несколько улучшала бронестойкость носовой части при определенных углах обстрела. Многие листы верхнего пояса корпуса имели большие углы наклона для повышения бронестойкости. Были скорректированы размеры и места расположения люков крыши относительно небольшой вращающейся башни с пулеметом, которую в дальнейшем предполагалось заменить на другую с иными видами оружия. Крышки четырех больших десантных люков, расположенных на крыше корпуса, могли при необходимости отбрасываться на верхние бортовые листы, и тем самым существенно повышалась бронестойкость верхней части бортов корпуса. Кроме того, в боевых условиях крышки верхних люков могли устанавливаться и фиксироваться в вертикальных положениях, что позволяло некоторым членам десанта вести огонь из автоматов стоя через люки.


Русские бронетранспортеры

Колонна бронетранспортеров БТР-60П перед парадом. Хорошо видны парадное размещение мотострелков-десантников и штатное парадное вооружение из крупнокалиберного пулемета ДШКМ и двух пулеметов СГМБ.


Два опытных образца бронетранспортера с индексом «объект 1015-Б» в 1960 году прошли заводские и полигонные испытания, которые позволили определить необходимые конструктивные изменения для повышения надежности и работоспособности машины. В процессе испытаний «объект 1015-Б» показал высокую проходимость, управляемость и плавность хода при движении по местности в равнинных и горных условиях. Максимальная скорость по шоссе составляла 90 км/ч, средняя скорость по местности — 47–50 км/ч. Были зафиксированы также высокие водоходные свойства — скорость движения по воде была 10,6 км/ч и сочеталась с хорошей маневренностью. Эксплуатационная устойчивость на курсе обеспечивалась поворотом управляемых колес двух передних мостов, а для совершения поворотов с малыми радиусами циркуляции (5–7 м) в дополнение к повороту управляемых колес один из водометов переводился закрытием выходной заслонки в режим заднего хода, причем выброс воды производился через щелевое отверстие днища корпуса, а не через бортовые отверстия, как у многих других машин.

К началу 1960-х годов, кроме ЗИЛ-153 и «объекта 1015-Б», были построены опытные образцы бронетранспортеров: горьковского ГАЗ-49, рубцовского колесно-гусеничного «объекта 19» (являвшегося скорее боевой машиной пехоты) и мытищинского ММЗ-560. Все эти машины имели оригинальные конструктивные решения (ГМП, бортовые схемы трансмиссий, гидропневматические подвески, передние и задние управляемые колеса, качающиеся колесные редукторы, герметичные тормоза, дифференциалы повышенного трения, водометы, алюминиевая броня и др.), но, в конечном счете, победило горьковское ОКБ: их БТР был более подвижным, надежным, удобным и, главное, — хорошо технологически отработанным и сравнительно недорогим.

На Горьковском автозаводе работы по созданию четырехосного шасси для перспективного колесного бронетранспортера начались под руководством В.А. Дедкова зимой 1956 года. К середине 1958 года первый опытный образец был готов. Требования генерального заказчика были полностью выполнены. БТРП (так условно называлась машина — бронированное транспортное средство плавающее, он же ГАЗ-49) имел несущий сварной бронекорпус с плоским дном, передним расположением отделения управления и кормовым размещением силовой установки, четыре ведущих моста с независимой подвеской всех колес. В каждом колесе имелся встроенный редуктор, использовавшийся для увеличения дорожного просвета. По воде машина передвигалась как за счет гребного эффекта вращающихся колес, так и при помощи специального водометного движителя реактивного типа.

В средней части корпуса находилось десантное отделение, вмещавшее 14 человек, в котором стрелки размещались на деревянных скамейках лицом к борту машины. Для ведения огня из автоматов в бортах машины имелось шесть амбразур. Между полом десантного отделения и днищем машины устанавливались агрегаты трансмиссии. Открытый сверху корпус являлся несущим, имел обтекаемую форму нижней части и днища и изготовлялся из катаных броневых листов толщиной 6–8 мм. На марше десантное отделение могло закрываться брезентовым тентом, защищавшим бойцов от непогоды. Экипаж (2 чел.) и десант обогревались теплым воздухом, поступавшим из системы охлаждения двигателя.

Колеса первой и второй осей были управляемыми. Рулевое управление имело гидроусилитель. В подвеске использовались восемь торсионных валов и 12 телескопических гидроамортизаторов. На крайних узлах подвески устанавливались по два гидроамортизатора. Пулестойкие шины большого профиля (13.00–18 дм) имели центральную систему регулирования давления воздуха. Широкая колея позволяла двигаться за танками, а четыре равномерно расположенных оси давали возможность преодолевать рвы шириной до 2 м.


Русские бронетранспортеры

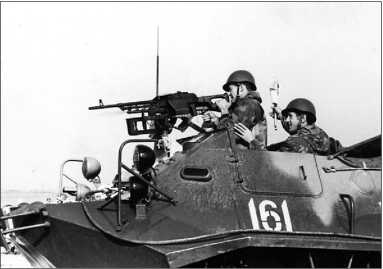

На этом БТР-60П установлен 7,62-мм пулемет ПКБ, 1971 год.


Русские бронетранспортеры

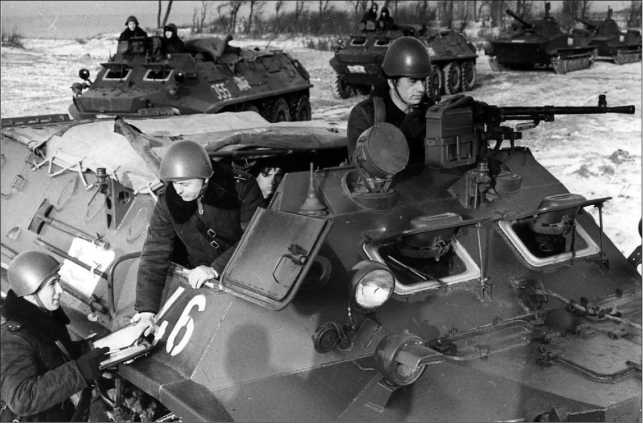

Бронетранспортер БТР-60П морской пехоты ВМФ СССР. Январь 1969 года. Десантное отделение машины закрыто брезентом. Штатный пулемет СГМБ установлен на носовом шкворне. На правом борту машины виден бортовой шкворень, еще один установлен на левом борту.


Русские бронетранспортеры

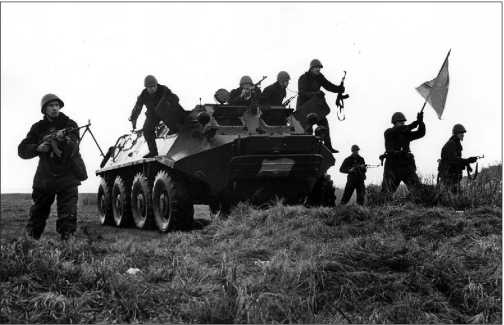

Морская пехота на учениях, 1967 год. Откидные двери в бортах корпуса существенно облегчали десантникам спешивание.


Штатное вооружение бронетранспортера состояло из 7,62-мм пулемета СГМБ, который мог устанавливаться на кронштейнах лобового и бортовых листов корпуса. Внутри машины были предусмотрены места для укладки автомата АК-47, гранатомета РПГ-7, сигнального пистолета и десяти гранат Ф-1. Штатный боекомплект — 1250 патронов к пулемету, 300 автоматных патронов (не считая боекомплекта десанта), пять выстрелов к гранатомету, шесть сигнальных патронов.

В лобовом листе корпуса перед местами командира и водителя имелись смотровые люки. Над ними располагались гнезда для установки смотровых приборов. Для наблюдения при закрытых люках на уровне глаз водителя в броневых крышках, а также наклонных листах корпуса слева и справа имелись легкосъемные блоки Б-1. При движении в ночное время могли применяться приборы ночного видения ТВН-2 для водителя и ТКН-1 для командира, причем последний прибор был связан тягой с осветителем ОУ-3. Позже для улучшения обзора командира в дневное время на БТРе появился перископический прибор ТПКУ-2Б.
