Внешняя связь обеспечивалась приемо-передающей радиостанцией Р-113.

Полная масса нового БТРа достигала 9800 кг. На первых опытных образцах использовался рядный 6-цилиндровый карбюраторный двигатель ГАЗ-40П (форсированный вариант двигателя грузового автомобиля ГАЗ-51) мощностью 90 л.с. Однако, он оказался слишком слабым, хотя по остальным показателям вполне устраивал. Для обеспечения необходимой динамики и ходовых качеств двигатель должен был быть вдвое мощнее. Выбор пал на дизель ЯАЗ-206Б, развивавший мощность до 205 л.с. Но этот двигатель, имевший чугунный блок цилиндров, оказался слишком тяжелым — при движении на суше сцепление первой пары колес с грунтом оказывалось недостаточным, а водные препятствия бронетранспортер пересекал с сильным дифферентом на корму. Предложенное инженерами выравнивание нагрузок на оси за счет усиления лобовой брони заказчиками было отвергнуто — количество десантников при этом уменьшалось до 8 человек. Для выхода из создавшегося тупика Дедков принял неожиданное решение — установить на БТР два двигателя ГАЗ-40П. Двигатели были смонтированы параллельно каждый со своими обслуживающими системами на одной общей раме в корме корпуса. Каждый из двигателей через свою механическую трансмиссию обеспечивал привод колес двух мостов. Правый по ходу машины двигатель осуществлял привод колес первого и третьего мостов, а левый — колес второго и четвертого мостов. Трансмиссия каждого двигателя включала однодисковое сухое сцепление с гидравлическим приводом управления, четырехскоростную коробку передач, двухступенчатую раздаточную коробку, главные передачи двух ведущих мостов с кулачковыми дифференциалами повышенного трения, четыре колесных редуктора и карданные передачи, соединявшие между собой агрегаты трансмиссии. Обе коробки передач имели коробки отбора мощности. С их помощью, и с помощью карданных передач мощность двух двигателей суммировалась в редукторе водометного движителя. Отбор мощности на лебедку, установленную в передней части корпуса, осуществлялся от правой раздаточной коробки. Лебедка имела длину троса 50 м и максимальное тяговое усилие 4500 кгс.


Русские бронетранспортеры

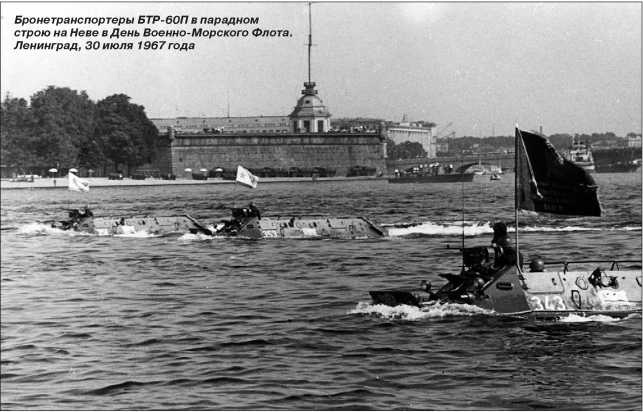

Бронетранспортеры БТР-60П в парадном строю на Неве в День Военно-Морского Флота. Ленинград, 30 июля 1967 года.


Русские бронетранспортеры

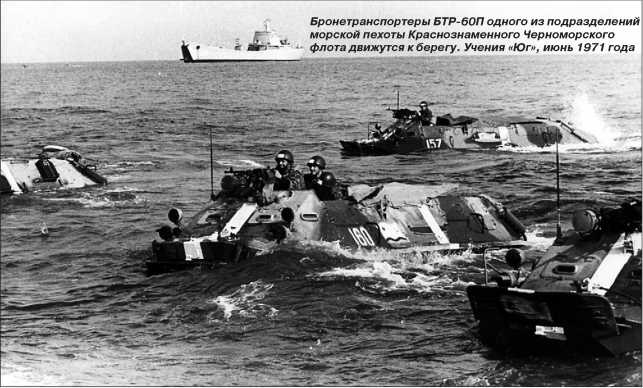

Бронетранспортеры БТР-60П одного из подразделений морской пехоты Краснознаменного Черноморского флота движутся к берегу. Учения «Юг», июнь 1971 года.


Русские бронетранспортеры

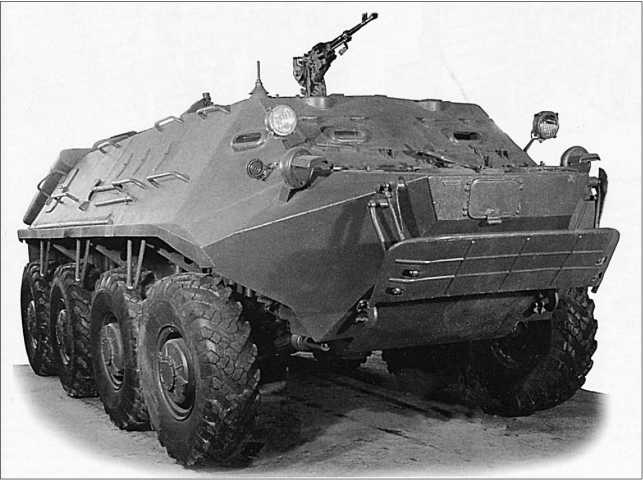

Бронетранспортер БТР-60ПА.


Для обеспечения движения по воде в кормовой части корпуса был смонтирован один водометный движитель с диаметром рабочего колеса 600 мм. За четырехлопастным рабочим колесом левого вращения устанавливались два небольших по площади водяных руля, привод которых был сблокирован с рулевым приводом управляемых колес машины. Поэтому при движении по воде изменение направления движения машины и удержание ее на заданном курсе обеспечивалось одновременным поворотом управляемых колес и водяных рулей водомета, что гарантировало при максимальных углах поворота колес и рулей минимальный радиус циркуляции в пределах 8-10 м в обе стороны от направления движения. Одновременный поворот управляемых колес и водяных рулей при воздействии на рулевое колесо машины упрощал управление ею при движении по воде, за исключением выхода на берег на реках с сильным течением. В этих случаях более предпочтительным было бы раздельное управление поворотом колес и водяных рулей.

Выходное окно водомета для обеспечения движения машины на плаву задним ходом перекрывалось двухстворчатой броневой заслонкой с гидроприводом. В этом случае вода из водовода движителя направлялась в бортовые каналы заднего хода и выбрасывалась в направлении носовой части машины вдоль ее бортов. Входной участок водовода, вваренный в днище корпуса, экранировался защитной решеткой и соединялся с литым корпусом водовода с помощью болтов. В нижней части входного участка водовода были выполнены ввод концевой трубы с обратным клапаном эжекционной системы удаления воды из корпуса и вводы для подсоединения водяных теплообменников систем охлаждения и смазки двигателей машины. К фланцу дейдвудной трубы водовода крепился редуктор водомета, в котором суммируется мощность двух двигателей машины.

Максимальная скорость движения передним ходом на спокойной воде глубиной более 5 м — 9-10 км/ч. Скорость движения по воде задним ходом — 3,5–4,0 км/ч. При выходе из строя водометного движителя машина может передвигаться по воде за счет вращения всех колес со скоростью не более 4 км/ч.


Русские бронетранспортеры

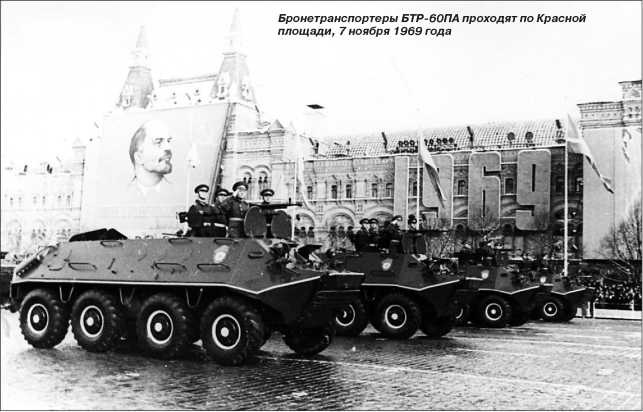

Бронетранспортеры БТР-60ПА проходят по Красной площади, 7 ноября 1969 года.


Русские бронетранспортеры

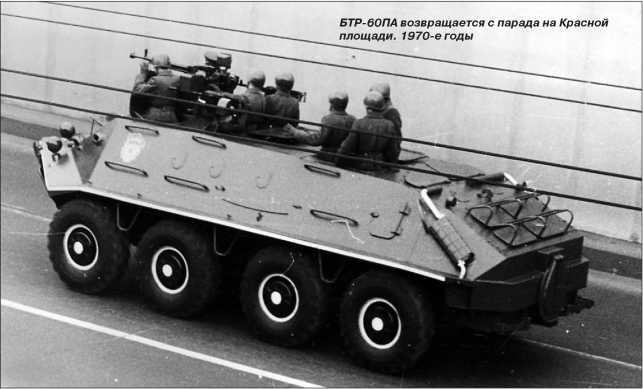

БТР-60ПА возвращается с парада на Красной площади. 1970-е годы.


К концу 1959 года опытный образец бронетранспортера со сдвоенной силовой установкой был готов. Внутренняя приемная комиссия Минавтопрома принятое конструкторами решение назвала авантюрным и безграмотным, но идея дублировать двигатель и трансмиссию привела военных в полный восторг. При выводе из строя одного из двигателей БТР мог продолжать двигаться со скоростью до 60 км/час по шоссе. Это, собственно, и решило дело. Новый бронетранспортер был принят на вооружение Советской Армии приказом министра обороны СССР от 13 ноября 1959 года под индексом БТР-60П. Серийное производство БТР-60П началось на ГАЗе в 1960 году, и уже в середине года первые машины начали поступать в войска.

В 1963 году был создан модернизированный вариант бронетранспортера — БТР-60ПА (ГАЗ-49А), у которого вместо съемного брезентового тента появилась броневая крыша. Корпус был выполнен полностью герметичным. Для доступа в бронетранспортер имелось четыре верхних люка с бронекрышками. Численность перевозимого десанта сократилась до 12 человек, зато существенно возросла степень его защищенности, особенно в условиях применения оружия массового поражения (что в начале 1960-х годов считалось делом весьма вероятным). Вооружение машины не изменилось, однако впоследствии на части машин пулемет СГМБ заменялся на ПКБ. Боевая масса возросла до 10,2 т. Серийный выпуск БТР-60ПА осуществлялся с 1963 по 1966 год.

В 1965 году на производственном конвейере его сменил бронетранспортер БТР-60ПА-1 с усовершенствованными агрегатами силовой установки и силовой передачи. Его серийное производство продолжалось до 1966 года.

Бронетранспортеры семейства БТР-60 начали поступать в войска в начале 1960-х годов, быстро вытесняя БТР-152 из дивизий «первого эшелона». Несколько позже эти машины пошли на вооружение морской пехоты и пограничных войск.
