БОЕВАЯ МАССА, т: 11,5.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 8 (с укладкой гранатометов АГС-17 — 6 чел.).

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7535, ширина — 2800, высота — 2235, база — 4400, колея — 2380, дорожный просвет — 475.

ВООРУЖЕНИЕ: 1 пулемет КПВТ калибра 14,5 мм, 1 пулемет ПКТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 500 патронов калибра 14,5 мм, 2000 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел ПП-61АМ.

БРОНИРОВАНИЕ, мм: лоб корпуса — 8…10, борт — 6, башня — 6.

ДВИГАТЕЛЬ: два ЗМЗ-4905, 8-цилиндровых, карбюраторных, V-образных, жидкостного охлаждения; суммарная мощность 240 (2x120) л.с. при 3400 об/мин, рабочий объем 8500 (4250x2) см3.

ТРАНСМИССИЯ: два сухих однодисковых демпферных сцепления, две четырехскоростных коробки передач с коробками отбора мощности на водометный движитель, две двухступенчатые раздаточные коробки (на правой смонтирована коробка отбора мощности на лебедку), карданная передача, четыре главные передачи, четыре дифференциала, восемь колесных редукторов.

ХОДОВАЯ ЧАСТЬ: колесная формула 8x8, размер шин 13,00–18, давление воздуха в шинах регулируется от 0,5 до 2,8 кг/см2, подвеска рычажно-торсионная независимая, амортизаторы гидравлические, телескопические, двойного действия, по два у колес 1-й и 4-й осей и по одному у колес 2-й и 3-й осей, колеса 1-й и 2-й осей управляемые.

СКОРОСТЬ МАКС., км/ч: по суше — 80, на плаву — 10.

ЗАПАС ХОДА: по суше — 400 км, на плаву — 12 часов.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2; высота стенки, м — 0,5.

СРЕДСТВА СВЯЗИ: радиостанция Р-123М и переговорное устройство Р-124.


БТР-80

К началу 1980-х годов основным бронетранспортером в Советской Армии стал БТР-70. Однако, опыт эксплуатации этих машин вскоре показал, что несмотря на немалые улучшения по сравнению с более ранними БТР-60ПБ, большинство недостатков предшественника сохранились почти без изменений. Одним из них была сравнительно сложная и ненадежная конструкция силовой установки из спаренных карбюраторных двигателей, отличавшихся к тому же повышенным расходом топлива и рядом других недостатков по сравнению с дизелями. Оставалась серьезной проблемой и неудовлетворительная высадка и посадка десанта и экипажа, лишь немногим улучшившаяся по сравнению с БТР-60ПБ. Недостаточной, как показал опыт боевых действий в Афганистане, оставалась и защищенность машины. Ко всему этому на БТР-70 прибавились проблемы с водометным движителем новой конструкции, который на плаву часто забивался водорослями, торфяной жижей и тому подобными предметами.

Для устранения этих недостатков в конструкторском бюро Горьковского автомобильного завода под руководством И.С. Мухина и Е.М. Мурашкина в начале 1980-х годов был спроектирован новый бронетранспортер ГАЗ-5903.


Русские бронетранспортеры

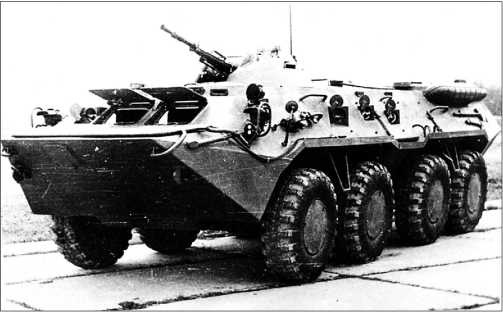

БТР-80 раннего выпуска. Волноотражательный щит — такой же, как у БТР-70. Ограждение фар на более поздних машинах было заменено.


При сохранении общей компоновки БТР-70, новая машина отличалась целым рядом изменений. Вместо двух карбюраторных моторов был установлен один дизельный двигатель большей мощности, для посадки и высадки экипажа были введены большие двухстворчатые люки в бортах корпуса. Сам корпус стал на 115 мм выше и длиннее и на 100 мм шире, хотя общая высота машины возросла лишь на 30 мм. Дальнейшее развитие получило стремление обеспечить экипажу возможность ведения огня из-под защиты брони, для чего обычные амбразуры, закрывавшиеся заслонками, в бортах корпуса были заменены шаровыми установками, развернутыми вперед. Такое решение, вкупе с так называемым активным размещением десанта, обеспечивало машине невиданную ранее концентрацию огневой мощи в передней полусфере. Бронирование бронетранспортера было усилено незначительно, но несмотря на это масса ГАЗ-5903 возросла на 18 % по сравнению с БТР-70, с 11,5 до 13,6 т. Благодаря установке более мощного двигателя подвижность машины сохранилась прежней, а запас хода даже увеличился. После успешных государственных испытаний ГАЗ-5903 был в принят на вооружение Советской Армии под обозначением БТР-80.

Предприятием-производителем новой машины был определен АМЗ — Арзамасский машиностроительный завод (до сентября 1983 года — Арзамасский завод автомобильных запчастей ПО ГАЗ), на котором с 1981 года серийно выпускался бронетранспортер БТР-70. Первый серийный БТР-80 покинул заводские цеха 24 февраля 1984 года.

БТР-80 разработан по той же компоновочной схеме, что и его предшественники БТР-60 и БТР-70: в передней части корпуса находится отделение управления, за ним десантное отделение и в кормовой части корпуса — моторно-трансмиссионное отделение.

Герметичный, полностью закрытый корпус бронетранспортера сварен из катаных стальных броневых листов, расположенных с большими углами наклона к вертикали. Он защищает экипаж и десантников от пуль ручного стрелкового оружия калибра 7,62 мм, а лобовая броня — от пуль калибра 12,7 мм.


Русские бронетранспортеры

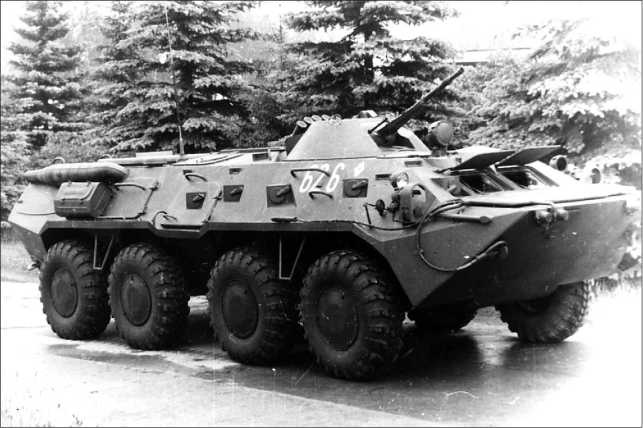

На этой машине установлены типичные для БТР-80 волноотражетельный щиток и ограждение фар, но бортовые поручни еще короткие.


В отделении управления оборудованы места механика-водителя и командира машины. В их распоряжении находятся перископические приборы наблюдения. В правой части лобового листа оборудована шаровая опора для ведения стрельбы из автомата. Доступ в отделение управления осуществляется через два люка в крыше корпуса.

За местами механика-водителя и командира установлены одноместные сиденья одного из пехотинцев десанта и стрелка башенной пулеметной установки. Основное вооружение БТР-80 состоит из 14,5-мм пулемета КПВТ и спаренного с ним 7,62-мм пулемета ПКТ Пулеметы установлены в конической башне с углами наведения 360° по горизонтали и от -4° до +60° по вертикали. Для освещения целей при стрельбе ночью на консоли пулеметной установки смонтирован ИК-осветитель. На кормовой стенке башни установлены дымовые гранатометы системы 902В «Туча», а в крыше — прибор ТНПТ-1, предназначенный для наблюдения башенным стрелком за дорогой и местностью, находящимися в заднем секторе обзора.

Основная часть десанта — шесть полностью экипированных пехотинцев — располагается лицом к бортам на двух сиденьях, смонтированных в десантном отделении вдоль продольной оси корпуса. Для ведения десантниками стрельбы в бортах корпуса имеется семь амбразур, выполненных с разворотом по курсу, причем две из них предназначены для ведения стрельбы из пулеметов. Амбразуры снабжены шаровыми опорами, позволяющими стрелять без разгерметизации десантного отделения на зараженной местности. По одной амбразуре для стрельбы вверх имеется и в обеих бронированных люках крыши десантного отделения.
