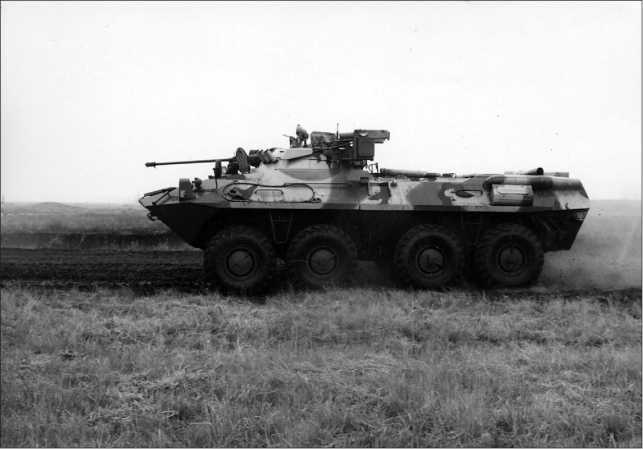

БТР-90 на полигоне во время показательных заездов. Выставка «ВТТВ-Омск-99».
БТР-90 демонстрирует свои динамические качества. Омск, 1999 год.
Над боевым отделением БТР-90 установлена башня, заимствованная у боевой машины пехоты БМП-2, с полным комплектом вооружения.

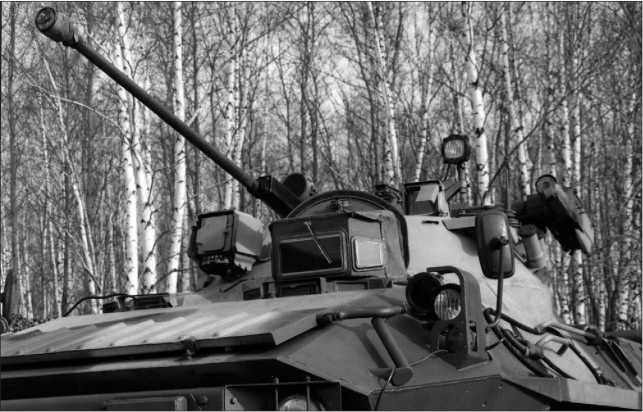

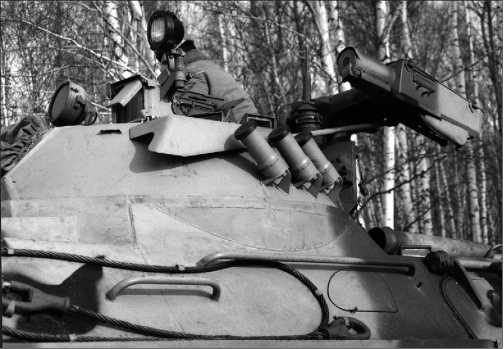

Башня БТР-90 крупным планом. Хорошо видны дымовые гранатометы системы «Туча» и 30-мм автоматический гранатомет АТС-17 «Пламя».
Сварной корпус БТР-90 выполнен из бронелистов увеличенной по сравнению с БТР-80 толщины, что в сочетании с рациональными углами их наклона обеспечивает надежную защиту от крупнокалиберных пуль и осколков артиллерийских снарядов. Верхний передний лист корпуса не имеет излома и пары окон, характерных для всех предыдущих бронетранспортеров спроектированных на ГАЗе. Нижний лобовой лист установлен с большим углом наклона, что позволяет бронетранспортеру преодолевать вертикальные препятствия высотой до 1,5 м. Значительно усилена противоминная защита БТРа, выполненная с учетом опыта применения бронетехники в Афганистане. Днище машины имеет V-образную форму, более стойкую к воздействию ударной волны, чем плоская.
Машина оснащена системой коллективной защиты от воздействия ударной волны ядерного взрыва, проникающей радиации, радиоактивной пыли, бактериологического оружия и отравляющих веществ. Для использования в регионах с жарким климатом БТР-90 может оснащаться кондиционером. Имеется автоматическая система пожаротушения.
В передней части корпуса слева расположено сиденье водителя, а справа — старшего стрелка. Для вождения машины водитель располагает пятью наблюдательными перископическими приборами, обеспечивающими обзор по азимуту в пределах 180°. Здесь же может быть установлен прибор ночного видения. Два аналогичных прибора имеются у старшего стрелка. При движении на марше сиденье водителя может подниматься, при этом в плохих погодных условиях над водительским местом может устанавливаться защитный колпак, полностью закрывающий проем люка, стекло которого имеет электрообогрев и пневмоочистку.
Командир машины вместе со стрелком-наводчиком располагаются во вращающейся башне.

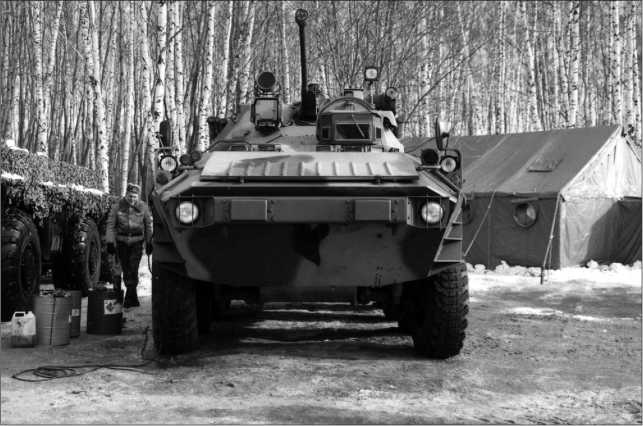

Доработанный вариант БТР-90 на выставке военной автомобильной техники в 21 НИИ МО РФ. Бронницы, 2001 год. Обращает на себя внимание бампер с фарами на нижнем лобовом листе корпуса машины.

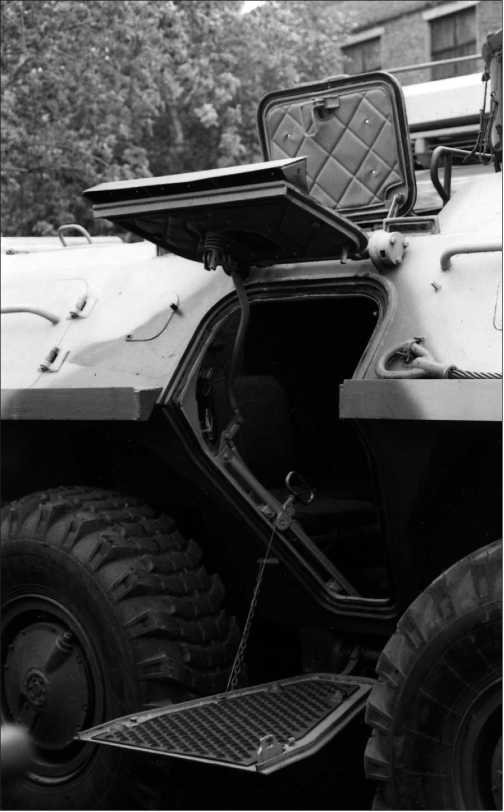

Попасть и покинуть десантное отделение БТР-90 можно через двери в левом и правом бортах корпуса.

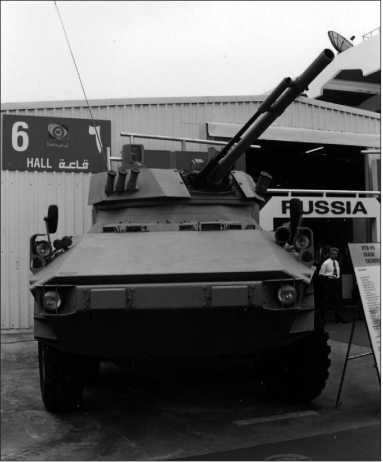

БТР-90, оснащенный боевым отделением «Бахча-У», перед российским павильоном выставки ЮЕХ-2001. Абу-Даби, март 2001 года.

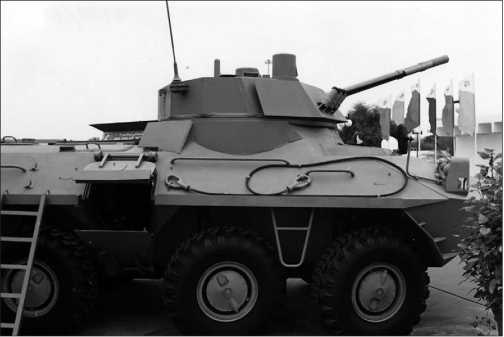

Для установки боевого отделения «Бахча-У» корпус бронетранспортера оснастили подбашенной коробкой.
В десантном отделении могут разместиться семь полностью экипированных пехотинцев. Для ведения огня из их штатного оружия десанта в бортах имеется по три бойницы с шаровыми опорами, которые закрываются герметическими бронезаслонками. Конфигурация передних бойниц, обеспечивающих возможность ведения огня и из ручных пулеметов РПК, позволяет стрелять вперед под углом в 45° к оси машины. Еще одна бойница расположена справа в передней части корпуса. Вторая по счету пара бойниц прорезана на верхних половинах двухстворчатых люков, служащих для посадки и высадки десанта. Нижние половины люков, как и у БТР-80, в откинутом положении облегчают покидание бронетранспортера на ходу, однако размеры самих люков больше, чем у предшественника. Используя половины люков как подножки, пехотинцы, стоящие в них, могут вести огонь из ПЗРК «Игла» или гранатометов.
БТР-90 оснащен многотопливным дизельным двигателем 2В-06-2С с жидкостным охлаждением и турбонаддувом. Мощность дизеля, расположенного в корме машины, 510 л.с. Доступ к двигателю возможен как изнутри машины, так и через два крупногабаритных люка на крыше моторно-трансмиссионного отделения. Для предотвращения поражения зажигательными боеприпасами радиатор, расположенный у кормового броневого листа, защищен специальными крышками. В задней части машины находятся топливные баки, заправочные горловины которых выведены в кормовой лист. Для движения на плаву используются два водометных движителя.
Коробка передач — автоматическая гидромеханическая реверсивная. Поток мощности от двигателя распределяется на два параллельных потока по бортам машины. Посредством гидрообъемной передачи обеспечивается разность скоростей вращения по бортам, что позволяет в дополнение к повороту четырех передних колес выполнять разворот «по-танковому». В результате удалось вдвое уменьшить радиус поворота БТР-90 по сравнению с предшествующими машинами. В сочетании с возможностью движения БТР вперед и назад с одинаковой скоростью за счет реверсивной коробки передач удалось весьма существенно увеличить его маневренные характеристики.
Независимая торсионная подвеска всех колес на поперечных рычагах за счет большого хода, энергоемких телескопических гидроамортизаторов и широкопрофильных пулестойких шин с системой централизованного регулирования давления обеспечивает возможность движения по пересеченной местности со скоростью более 50 км/ч, а по шоссе — до 100 км/ч. При этом машина сохраняет подвижность даже при полном повреждении четырех из восьми колес. Колеса двух передних мостов управляемые.
Водные преграды машина преодолевает вплавь без предварительной подготовки. Движение на плаву осуществляется за счет двух водометных движителей. Их водозаборные отверстия находятся в днище, за задними колесами и закрыты защитными решетками. Максимальная тяга водометов в режиме на швартовых достигает 11,3 кН. Для предотвращения заливания передней части корпуса волнами, бронетранспортер снабжен волноотражательным щитком, который в походном положении откидывается на верхний передний броневой лист корпуса. БТР-90 может плавать при волнении до трех баллов, а так же надежно входить с воды на десантный корабль и сходить с него. Скорость на плаву — до 9 км/ч.
