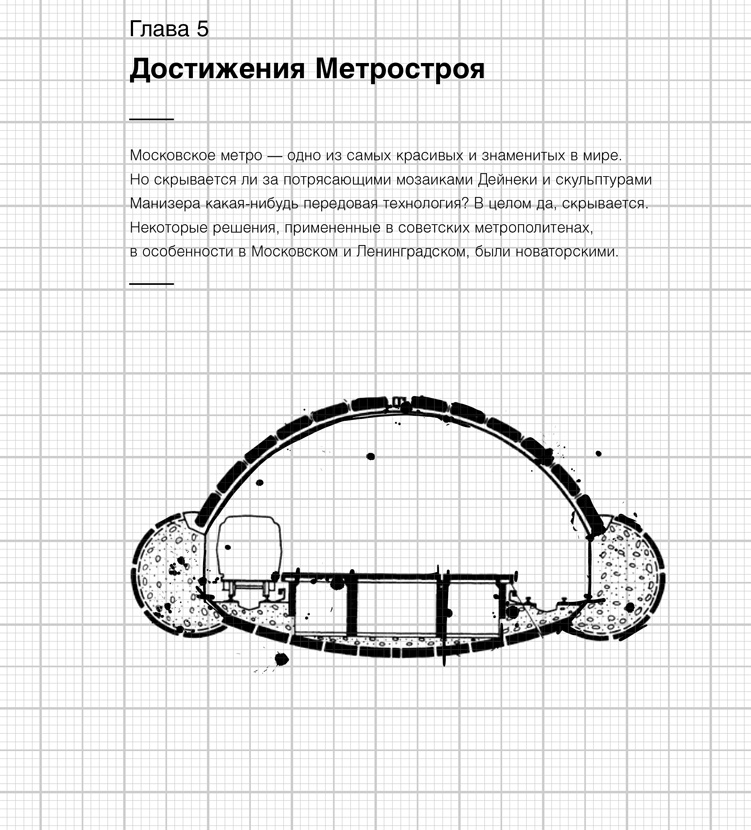

Глава 5. Достижения Метростроя
О метрополитене написано немало книг, и пересказать их содержание в одной короткой главе невозможно. Оригинальных технических решений в московском и ленинградском метро предостаточно. Например, в оформлении станции «Маяковская» в Москве использованы гофрированные детали из нержавеющей стали. Они были сделаны на широкополосном профилированном стане, закупленном «Дирижаблестроем» ещё в начале 1930-х годов для реализации проекта цельнометаллического дирижабля Циолковского. Дирижабль так и не построили, а стан простаивал вплоть до 1938 года, когда его внезапно решили использовать для изготовления деталей интерьера «Маяковской».
Множество технических решений разной степени оригинальности было применено при проектировании послевоенных станций: их предполагалось использовать не только в качестве транспортных узлов, но и как бомбоубежища. Гермозатворы есть почти на каждой станции московского метрополитена – обратите внимание, насколько рознятся их конструкции и системы закрывания. Особенно заметны распашные гермозатворы, которые не выезжают из потолка или стен, а закрываются, как створки ворот.
В основном эти технологии были новыми для Советского Союза, но изобретенными давно и в других странах. Более того, в 1930-е годы многие технологические решения покупались за границей. Отношения с Западом у нас были натянутыми, но экономика диктовала свои условия, и сотрудничать приходилось, причём довольно активно.
Мы же сейчас поговорим о решениях, которые были применены в советских метрополитенах впервые в мире.
Введение в типы станций
По времени появления метро Россия серьёзно отстала от заграницы. Первая подземка (если не считать Лионского фуникулёра) открылась в Лондоне в 1863 году, затем появились линии в Чикаго (1892), Ливерпуле (1893), Глазго и Будапеште (обе в 1896 году) и т. д. Если не считать близкие к метро, но не типичные системы, например мини-метро Капитолия в Вашингтоне или метротрам Сан-Франциско, можно сказать, что Московский метрополитен стал 17-м по счёту в мире. Неплохо, конечно, но в число лидеров он не попал.
Первые станции метро по всему миру строились исключительно открытым методом (то есть выкапывался котлован, прокладывались тоннели, котлован закрывался и засыпался грунтом) либо же вообще находились на поверхности. Забавно, кстати, что по-английски открытый метод так и называется – cut-and-cover, то есть «срезать и накрыть». Закрытый метод подразумевает использование тоннелепроходческого комплекса, то есть щита. Сам тоннелепроходческий щит изобрёл, построил и эффективно использовал великий британский инженер Изамбард Брюнель ещё в 1825 году при прокладке тоннеля под Темзой. В 1880-е годы всё в том же Лондоне этим методом впервые построили линию глубокого заложения. К метро она отношения не имела, это была открытая в 1890 году железная дорога Сити и Южного Лондона (City and South London Railway, C&SLR), которая частью своего маршрута также проходила под Темзой. На первых порах на C&SLR было всего шесть станций, но впоследствии она разрослась и присоединилась к общей системе метрополитена – сегодня это часть Северной линии. Существует ещё ряд технологий, относящихся к закрытому методу, где не используется проходческий щит, но они появились гораздо позже.
Поначалу в мировой практике были лишь единичные случаи использования закрытого метода – когда стояла задача проложить тоннель, не затрагивая историческую застройку, или пройти под рекой. Везде, где это было возможно, планировались станции неглубокого заложения с максимально упрощёнными строительными технологиями.
Конечно, всегда существовала проблема топологии: чаще всего глубокое заложение обусловлено необходимостью проложить линию под холмом. Но строители старались обходить такие особенности рельефа, причём очень простым способом. Можно строить неглубоко: пусть под холмом станция будет иметь заложение в 15 метров, а где холма нет, линия просто пройдёт над землёй. Так делали и в Нью-Йорке, и в Париже, и в других городах, где сегодня можно прокатиться по надземной эстакаде метро и полюбоваться видами. Самые глубокие станции мира располагаются именно под холмами – это невероятная «Арсенальная» в Киеве (105,5 метра), «Парк Победы» в Москве (84 метра), Washington Park в Портленде (79 метров). По средней глубине метрополитена лидирует Санкт-Петербург, но это обусловлено не холмистостью местности, а тем, что город стоит на болотах и стабильная почва начинается на значительной глубине.
Неглубоко расположенная станция держит на себе относительно небольшой слой почвы плюс дома, дорожное покрытие и инфраструктурные сооружения. Поэтому количество технических решений, которые можно применить при строительстве станции мелкого заложения, очень велико. Большинство таких станций – колонные (вообще, колонные мелкого заложения – это самый распространённый в мире тип станций), то есть их перекрытие имеет дополнительные опоры – колонны, расположенные в один ряд (двухпролётная станция) или в два (трёхпролётная станция). Также бывают однопролётные станции – они аналогичны колонным, перекрытие у них балочное, но опор и нескольких станционных залов на таких станциях нет, вся станция представляет собой единое пространство. Такие станции надо отличать от односводчатых – их свод монолитно переходит в стены.
Но чем глубже станция, тем больше давление и тем выносливее должны быть её несущие конструкции. Подходы, используемые на станциях мелкого заложения, на глубине применить нельзя. Например, однопролётная станция глубокого заложения в принципе невозможна. В связи с этим первые станции глубокого заложения были пилонными. Пилонная станция представляет собой три независимых тоннеля (станционный зал и собственно боковые тоннели), соединённых проходами. Обделки тоннелей независимы друг от друга, если обрушится один, с остальными ничего не случится. Визуально это выглядит как система толстых «колонн» (пилонов) – таких станций множество в Москве («Охотный Ряд», «Смоленская» Арбатско-Покровской линии и т. д.). Основная их проблема – обилие узких проходов и низкая пропускная способность.
При строительстве метрополитенов в Москве и Санкт-Петербурге инженеры разработали целый ряд новых систем, которые ранее не применялись нигде в мире.
Своды «Маяковской»
Генеральный план реконструкции Москвы, утверждённый в 1935 году, включал в том числе строительство станции метро под Триумфальной площадью. Проектное название её несколько раз менялось: сначала это была «Триумфальная площадь», затем «Площадь Маяковского», и, наконец, появилось знакомое всем нам название «Маяковская». С самого начала главный архитектор станции Самуил Кравец хотел сделать лёгкое, красивое пространство, подразумевавшее колонную структуру. При этом в соответствии с техническим проектом станция закладывалась на глубине более 30 метров, что делало её станцией глубокого заложения и требовало пилонной конструкции.
