Руль высоты – подвижная часть горизонтального оперения, служащая для продольного управления самолетом.
Руль поворота – подвижная часть вертикального оперения, служащая для путевого управления самолетом.
Стабилизатор – неподвижная часть горизонтального оперения, обеспечивающая продольную устойчивость самолета.
Стреловидность крыла – угол установки крыла по отношению к оси самолета.
Тарировка приборов – проверка правильности показания приборов путем сравнения с эталонами.
Угол атаки (крыла) – угол между направлением набегающего на самолет в полете потока воздуха и хордой крыла.
Усталость конструкции – при многократном нагружении конструкции наступает усталость материала с возможным последующим разрушением.
Флаттер – самовозбуждающиеся колебания крыла или оперения с нарастающей амплитудой, приводящие обычно к разрушению конструкции.
Фюзеляж – корпус самолета; на военных самолетах в фюзеляже размещаются экипаж, топливо, боевая нагрузка, на пассажирских – салон для пассажиров.
Хорда (крыла) – теоретическая линия, соединяющая переднюю и заднюю точки профиля поперечного сечения крыла.
Центроплан – средняя часть крыла самолета; к центроплану крепятся правая и левая консоли крыла.
Элерон (левый и правый) – подвижные поверхности, расположенные на концах крыла, служащие для поперечного управления самолетом.
Приложение
по материалам Национального аэрокосмического журнала «Взлёт»
(май 2015 г., специальный выпуск)
ОКБ А.С. Яковлева в Великой Отечественной войне
Прославленное конструкторское бюро добилось наибольших успехов именно тогда, когда это больше всего требовалось Родине.
Свою мировую славу конструкторский коллектив, возглавляемый Александром Сергеевичем Яковлевым, завоевал в трудные годы Великой Отечественной войны. «Яки» стали самыми массовыми истребителями ВВС Красной армии в 1941–1945 гг. В первый период войны самолеты Як-1 оказались самыми эффективными отечественными истребителями. Их летно-технические характеристики в наибольшей степени соответствовали специфике боевых действий на советско-германском фронте. Постоянное совершенствование конструкции самолетов позволило им до конца войны оставаться на высоте. Заложенные в период Великой Отечественной войны традиции и сегодня лежат в основе успешной деятельности «ОКБ им. А.С. Яковлева» и Инженерного центра им. А.С. Яковлева в составе корпорации «Иркут».
Главный конструктор Александр Сергеевич Яковлев
В 1939 г. правительством были приняты меры по скорейшему преодолению отставания отечественной авиации. К разработке истребителей были подключены 12 конструкторских коллективов.
Успех ОКБ А.С. Яковлева в решении новой для коллектива задачи – создании новейшего истребителя – объясняется тем, что к 1939 г. конструкторское бюро накопило громадный опыт постройки легких высокоманевренных самолетов и самого скоростного в стране самолета Як-4 и имело в своем составе талантливых специалистов.
К 1939 г. на заводе № 115 (так тогда называлось конструкторское бюро) сложился дружный, сплоченный коллектив, в составе которого было 45 конструкторов и техников и 152 рабочих.
Руководитель конструкторского бюро Александр Яковлев, его заместитель Кирилл Вигант и ближайшие помощники главную задачу видели в тщательной проработке базовой конструкции истребителя. Это отвечало требованию массового производства в надвигающейся войне, в которой неизбежно потребуется мобильное проведение модификаций самолета, обеспечение высокой эксплуатационной надежности, простоты обслуживания и ремонта. Эту задачу коллектив решил успешно, и в короткие сроки был создан фронтовой истребитель И-26 – прототип всех последующих многочисленных истребителей «як».
От И-26 до Як-3
Первый полет на опытном истребителе И-26 Ю.И. Пионтковский выполнил 13 января 1940 г. Испытания показали, что создан новый легкий конструктивно и технологически оригинальный истребитель с высокими летно-техническими характеристиками. Сомнений в самолете не было, и он в середине 1940 г. был запущен в серийное производство до завершения государственных испытаний, которые он успешно выдержал в ноябре 1940 г. В декабре самолет получил обозначение Як-1.

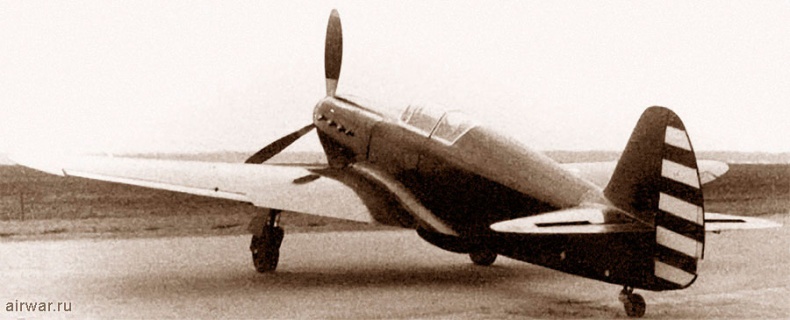

Опытный истребитель И-26
Самолет обладал высокими летными и боевыми качествами, был прост в управлении и доступен летчикам средней и даже ниже средней квалификации военного времени. Он прощал неопытным летчикам грубые ошибки в технике пилотирования, легко выходил из штопора.
С сентября 1940 г. по июль 1944 г. выпущен 8721 самолет Як-1 всех модификаций, в том числе с 1941 г. – 8657. К осени 1942 г. Як-1 стал самым распространенным советским истребителем. Многие части и соединения, вооруженные Як-1, в числе первых получили высокое звание гвардейских.
Опыт использования дерева и стали в качестве конструкционных материалов, накопленный КБ в предвоенные годы, оказался бесценным для нашего самолетостроения в годы войны. Благодаря простоте конструкции самолетов «як» и доступности материалов, КБ совместно с серийными заводами сумело обеспечить массовый выпуск самолетов, производство которых легко осваивалось малоквалифицированными рабочими.
Конструкторское бюро, ЦАГИ и ЛИИ совместно с ВВС постоянно изучали опыт боевых действий на фронтах войны и принимали незамедлительные меры по повышению безопасности и надежности самолетов «як».
В годы войны КБ постоянно работало над улучшением боевых качеств и технологичности своих самолетов. В результате было создано семейство истребителей Як-1, Як-7
[8], Як-9
[9], Як-3
[10] и их многочисленные модификации.
