Прежде всего в землю вгоняется палка с рогатиной.

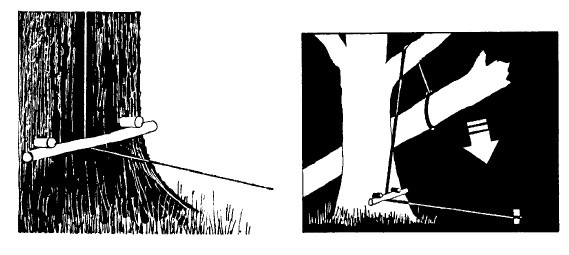

Ударная ловушка
«Боек» в виде бревна или другого груза, подвешенного над звериной тропой, натягивает привязанную к нему веревку, которая огибает запорный рычаг, удерживаемый двумя вбитыми в ствол дерева короткими колышками. Эта же веревка играет роль растяжки под грузом. Обеспечьте достаточную длину веревки и достаточную чувствительность растяжки, чтобы груз достигал земли. Колышки чуть наклоните вниз, но они должны быть настолько короткими, чтобы запорный рычаг легко сходил с них.
Ударная ловушка с запорным рычагом (распоркой) и рычагом для приманки
Вначале это выглядит немного сложно, но, поняв принцип, нетрудно запомнить эту весьма эффективную ловушку. Ее можно делать любого размера. Горизонтальный рычаг с приманкой располагается перпендикулярно стойке, на которой с помощью зарубки уравновешен запорный рычаг (распорка), удерживающий груз над приманкой.
Рычаг с приманкой (распорка) имеет зарубку сверху для фиксации запорного рычага с прямоугольной зарубкой для упора в стойку. Нижний конец запорного рычага заострен, чтобы быть достаточно чувствительным: и имеет зарубку в середине, чтобы «шарнирно» соединяться со стойкой.
Колющие ловушки
ВНИМАНИЕ!
Эти ловушки особенно хорошо подходят, чтобы убить свинью или оленя, – но одновременно они очень опасны и могут убить человека. Всегда располагайтесь ПОЗАДИ острия при установке ловушки и обеспечьте, чтобы каждый знал о местах установки и опасности этих ловушек. Пометьте их знаками, заметными и понятными для человека. Не устраивайте таких ловушек и не оставляйте их без контроля, кроме как в необходимых для выживания случаях.
КОЛЮЩАЯ ЛОВУШКА С ГРУЗОМ
Здесь применяется тот же механизм, что и в ударной ловушке (на с. 200), но задействуются еще и камни для утяжеления, а также заостренные колья или палки. Эта ловушка использует как ударное, так и колющее действие.
Пружинная колющая ловушка
Это очень опасная ловушка, убивающая жертву. Эффективна для диких свиней. Пружинящий шест, жердь и т. п. с прикрепленным острием удерживается над тропой во взведенном состоянии. В качестве спускового механизма используется прикрепленное к растяжке скользящее кольцо, сделанное из согнутого гибкого прута, стебля вьющегося растения (но не грубой веревки или каната, которые могут не соскользнуть со спускового рычага или клеванта).
Клевант с коротким шнуром (закрепленным на фиксированной стойке) удерживает во взведенном состоянии пружинный рычаг с острием. Еще один рычаг (запорный), проходящий сквозь кольцо, зажат между ближней стороной пружинного рычага и дальней стороной стойки и удерживает все на месте, пока не сработает растяжка.
Пружинная колющая ловушка горизонтального действия
Похожа на обычную пружинную колющую ловушку, но действует в горизонтальной плоскости – у этой ловушки фиксированный конец пружинного рычага закрепляется между четырьмя стойками-кольями. Со стороны своего рабочего конца пружинный рычаг удерживается клевантом, конец которого удерживается прижатым к горизонтальному запорному рычагу с помощью скользящего кольца. Кольцо привязано к растяжке, второй конец которой надежно закреплен на опоре по другую сторону тропы.
Острие должно быть закреплено на пружинном рычаге очень надежно, чтобы при ударе не уходило в сторону или назад, вместо того чтобы вонзаться в жертву.
Пружинный рычаг устанавливается в соответствии с высотой животного, на которое рассчитана данная ловушка, или таким образом, чтобы в конце разгибания наносить удар на нужной высоте.
Напряжение согнутого пружинного рычага требует, чтобы стойки-колья прочно фиксировались в земле, а связывающие средства были крепкими и надежными.
ПРИМЕЧАНИЕ: принимая во внимание повышенную опасность колющих ловушек, обязательно обеспечьте прочность веревок и узлов, достаточную, чтобы выдержать нагрузку пружинного рычага. Подходите к таким ловушкам ТОЛЬКО СЗАДИ острия.
При работе с такими ловушками необходимо исключать любой риск.

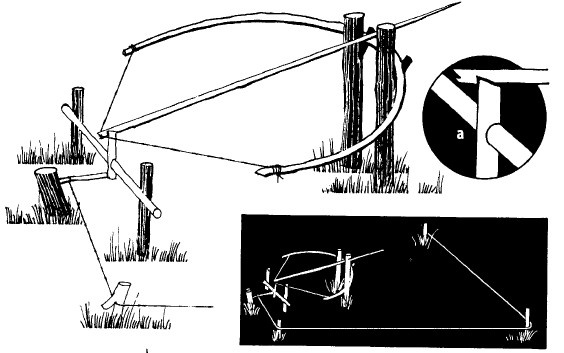

Арбалетная ловушка
Простейший лук, сделанный из подходящего дерева (см. раздел Оружие), в натянутом состоянии закрепляется на стойках так, чтобы стрелять немного вверх, с помощью системы рычагов, удерживающей заряженную стрелу. Запорный рычаг удерживается спусковым рычагом (клевантом), привязанным к растяжке, которая черезсистему опор подходит к месту, куда нацелена арбалетная ловушка.
ВНИМАНИЕ!
Никогда не устанавливайте эту ловушку там, где могут ходить люди, – она вполне может убить человека.
Первый поворот растяжки делайте недалеко от механизма, так как нет смысла, чтобы животное зацепилось за растяжку, подходя к ней с другой стороны. Эта ловушка подходит для крупных и опасных животных и может действовать против зверя, как идущего «в лоб» на стрелу, так и приближающегося со стороны по отношению к растяжке. (Добыча проходит перпендикулярно стреле в момент выстрела.) Стрела может также поражать животное, выходящее на растяжку со стороны лука.
(а) Сделайте на стреле зарубку под тетиву, а также для запорного рычага. Сделайте на конце запорного рычага скос под зарубку на стреле, а на боку – вырез для опорной перекладины. Спусковой рычаг (клевант) устанавливайте между нижним концом запорного рычага и фиксированным колышком.
