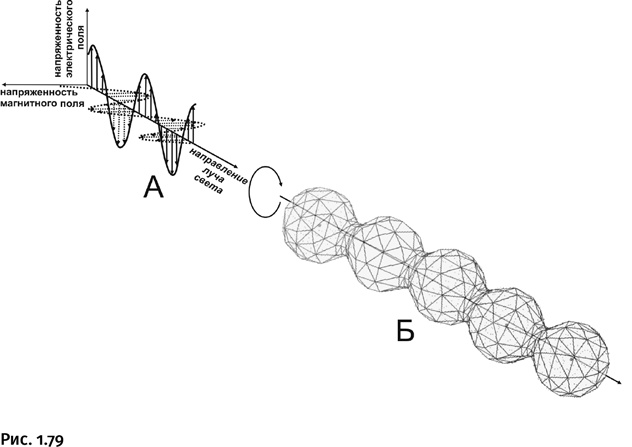

Напряженность полей (длина векторов) волнообразно меняется, кроме того, изменяется их ориентация относительно линии, по которой распространяется свет: они могут занять любое положение относительно этой линии, оставаясь перпендикулярными к ней. Для того чтобы это себе представить, начнем мысленно поворачивать всю конструкцию А вокруг линии луча (показано кольцевой стрелкой). В итоге в пространстве образуется объемное тело, которое можно рассматривать как некую пульсирующую конструкцию, движущуюся в направлении распространения света (участок Б). Именно так можно представить процесс распространения светового луча в виде некой механической конструкции.

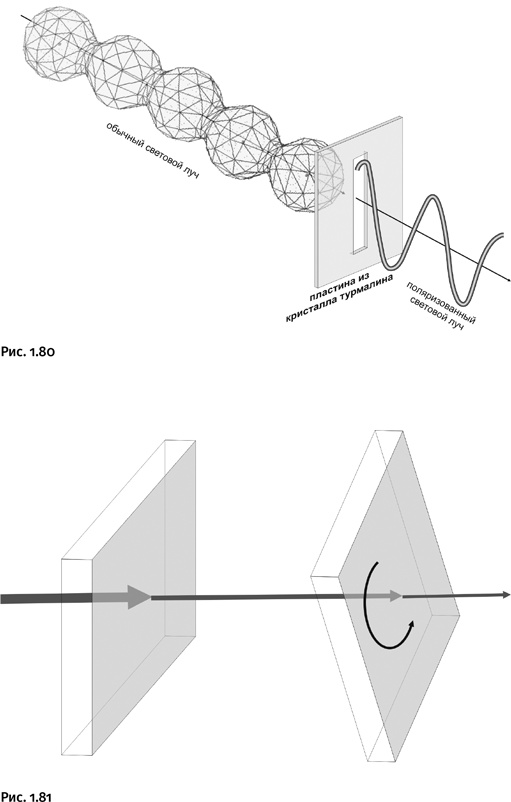

Если на пути такого луча поместить специальный фильтр, например пластинку турмалина (прозрачный кристаллический минерал зеленоватой окраски), то на выходе получим луч, у которого колебания происходят не во всех возможных плоскостях, а только в одной плоскости, и вот такой луч называют поляризованным. Условно это можно изобразить как «протискивание» объемного тела сквозь узкую щель (рис. 1.80).
Естественно, в пластине турмалина, т. е. поляризаторе, никакой щели нет, это результат особого свойства кристалла. Таким свойством обладают многие кристаллические вещества, в том числе кварц, исландский шпат и др.
Если на пути поляризованного луча поставить вторую пластину турмалина и поворачивать ее по оси, определяемой направлением луча, то интенсивность проходящего света начнет снижаться (рис. 1.81).
Когда второй поляризатор будет повернут относительно первого на 90°, свет практически проходить не будет, такое положение фильтров называют скрещенным. Воспользуемся упомянутым сравнением: плоская волна не пройдет сквозь щель, которая расположена поперек плоскости этой волны.
Такое свойство двух поляризаторов позволяет экспериментально отличить оптически активное вещество (поворачивающее плоскость поляризованного света) от всех остальных. Поместим испытуемое вещество между двумя скрещенными поляризаторами. Если это вещество не обладает оптической активностью, то свет по-прежнему проходить не будет. Если оно оптически активное, то немного повернет плоскость световой волны, выходящей после первого поляризатора, и теперь уже второй фильтр пропустит часть света; это равносильно тому, что мы немного повернули второй поляризатор и он оказался «скрещенным частично». Часто такие опыты сопровождаются появлением красивых радужных бликов за счет интерференции, которая возникает при наложении лучей, не совпадающих по фазе.
Изготовить крупный поляризатор довольно сложно, его размеры ограничены величиной оптически совершенного кристалла – обычно это не более 10 см. Поэтому в настоящее время широкое распространение получили поляризационные полимерные пленки. В такую пленку впрессованы мельчайшие кристаллы поляризующих веществ, ориентированные определенным образом.
Существуют также полимерные пленки без кристаллической фазы, в них поляризация света происходит на ориентированных (например, с помощью растяжения) полимерных молекулах. Светофильтры из таких пленок часто применяют фотографы при съемке объектов с сильными световыми бликами (сверкающие поверхности частично поляризуют отраженный свет). Перед тем как надеть такой светофильтр на объектив фотоаппарата, фотограф находит для него необходимый угол поворота, т. е. смотрит через этот фильтр на снимаемый объект, поворачивая его таким образом, чтобы блики были минимальными.
Подобные светофильтры используют также в специальных очках для защиты глаз водителей от слепящего действия фар встречных автомашин. Улучшенное решение этой проблемы можно достичь, если на фары автомобиля поместить поляризаторы, а в очках водителя (встречной машины) расположить такие же фильтры, но повернутые на 90°. В этом случае водитель вообще не увидит свет фар встречной машины, зато свет от фар, падающий на дорогу, будет отчетливо виден. Проблема состоит в том, что поляризаторы заметно снижают интенсивность проходящего света и, соответственно, освещенность.
Молекулы-палочки и молекулы-диски
Напомним, что Леман, наблюдая мутную фазу в поляризованном свете под микроскопом, заметил радужное окрашивание отдельных участков. Такое окрашивание характерно для упорядоченных кристаллических структур. Итак, жидкий кристалл представляет собой в бытовом понимании этого слова жидкость, однако в такой жидкости молекулы упорядочены, как в кристалле, что в обычных жидкостях не встречается. Леман сделал смелое и, как оказалось, правильное предположение: молекулы в расплаве ориентированы своими длинными осями в определенном направлении, что создает упорядоченность в такой жидкости.
Открытие жидких кристаллов вызвало недоверие в научном мире: мысль о том, что в жидкости может существовать порядок, напоминающий тот, что присутствует в кристаллах, многим казалась фантастической. Долгое время физики и химики придерживались теории, согласно которой могут существовать только три агрегатных состояния вещества: твердое, жидкое и газообразное. Появление сообщений о жидких кристаллах разрушало эту теорию, поэтому многие ученые относили жидкие кристаллы к коллоидным растворам, эмульсиям или рассматривали их как смесь жидкой и кристаллической фаз.

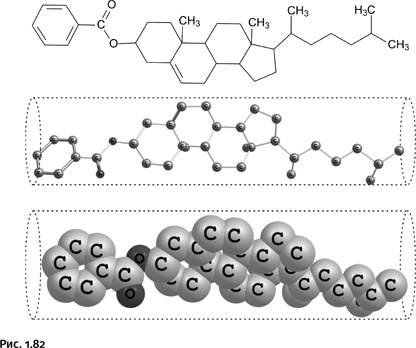

Исследования жидких кристаллов продолжались, были найдены и другие соединения, способные переходить в жидкокристаллическое состояние. В начале ХХ в. удалось сформулировать общие признаки таких соединений: их молекулы должны напоминать жесткие палочки – стержни, способные укладываться параллельно друг другу. У палочкообразной молекулы длина в 3–4 раза больше поперечного сечения, а необходимую жесткость придают бензольные ядра и часто двойные связи. Этому требованию соответствует холестерилбензоат, с которого, собственно говоря, и началось изучение жидких кристаллов. Его структурная формула, а также пространственное строение молекулы показаны на рисунке 1.82. Поскольку структурная формула и шаростержневая модель не могут продемонстрировать палочкообразную форму молекулы, в нижней части рисунка изображена объемная модель в виде ван-дер-ваальсовых радиусов, которые показывают истинный объем, занимаемый молекулой в пространстве, т. е. с учетом электронных оболочек. Для упрощения в объемных структурах удалены атомы водорода. Чтобы подчеркнуть палочкообразную форму молекулы, объемная структура помещена внутрь воображаемого цилиндра.

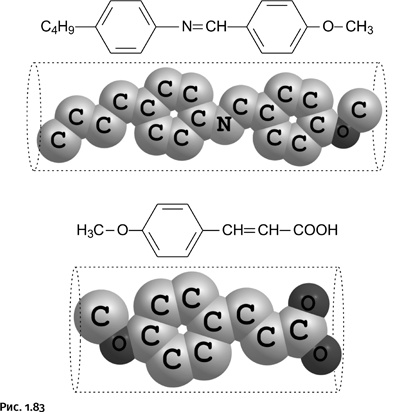

Ниже показаны другие стержнеобразные молекулы, способные переходить в жидкокристаллическое состояние, или, пользуясь научным языком, образовывать мезофазу (рис. 1.83).
В 1977 г. индийский ученый С. Чандрасекар обнаружил, что в жидкокристаллическом состоянии могут находиться не только стержнеобразные, но и плоские молекулы с циклическими фрагментами. Молекула представляет собой объемное тело, поэтому такие структуры правильнее рассматривать не как плоские образования, а как диски, поэтому их стали называть дискообразными молекулами (рис. 1.84).
