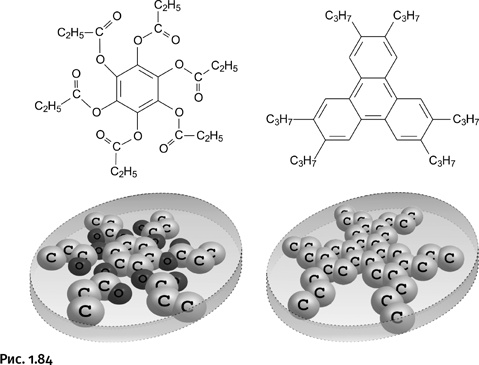

Для того чтобы посмотреть, как располагаются молекулы в мезофазе, временно откажемся от химических формул и будем использовать условные изображения стержней и дисков. Существует несколько вариантов: природа как будто жонглирует различными возможными комбинациями.
Весьма простой способ реализуется в случае дискообразных молекул. Обычно они располагаются таким образом, чтобы оси дисков были параллельны, возможны также и более упорядоченные образования в виде стопок (рис. 1.85).

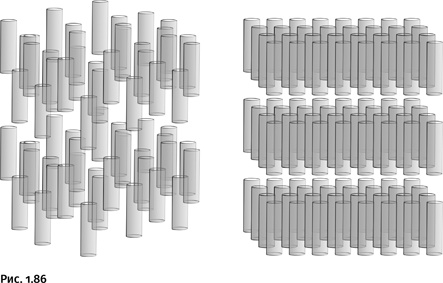

Если молекулы стержнеобразны, они могут выстраиваться параллельно друг другу, при этом начала и концы молекул находятся на разной высоте. Существует и более высокая упорядоченность – оси условных цилиндров параллельны, причем их начала и концы находятся на одной высоте, т. е. довольно строго расположены, как на воинском параде (рис. 1.86).

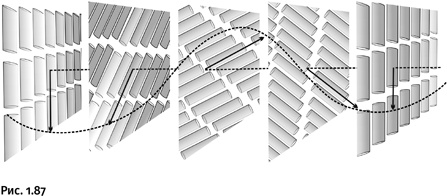

Весьма необычно размещаются молекулы в жидкокристаллической фазе упомянутого ранее холестеринбензоата. Молекулы располагаются в параллельных плоскостях, но длинные оси молекул в соседних плоскостях повернуты спирально относительно друг друга (на рис. 1.87 спиральный поворот плоскостей показан стрелками и пунктирной изогнутой линией).

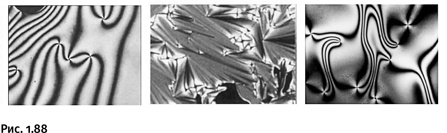

В отличие от кристаллов, где атомы или молекулы строго упорядочены по всей массе кристалла, в жидких кристаллах упорядоченные молекулы образуют агрегаты (домены), содержащие 104–105 молекул. Между доменами находятся участки аморфной жидкой фазы, где молекулы расположены хаотично. Ранее было сказано, как с помощью двух поляризаторов можно обнаружить оптическую активность. Поскольку жидкокристаллические домены тоже поворачивают плоскость поляризованного света, то в поляризационном микроскопе (в нем находятся два фильтра) можно наблюдать радужно переливающиеся участки, между которыми расположены темные включения – аморфная жидкая фаза (рис. 1.88).
Возникающие узоры необычайно живописны, ранее ими часто украшали обложки научных журналов. Иногда по внешнему виду таких узоров химики могут приблизительно оценить, каким образом, т. е. по какому из вариантов располагаются молекулы в жидкой фазе. Именно эти узоры и увидел впервые основатель учения о жидких кристаллах Отто Леман.
Самое интересное состоит в том, что, в отличие от обычных твердых кристаллов, структура жидкокристаллической фазы легко изменяется под действием слабых внешних воздействий: температурных, механических, электрических и др. Соответственно меняются и некоторые свойства мезофазы; узоры, которые можно наблюдать в поляризационном микроскопе, очень подвижны.
Мы рассмотрели те случаи, когда жидокристаллическая фаза возникает в определенном интервале температур, причем этот интервал не всегда удобен для экспериментальной работы: Леман наблюдал ее образование при 145 °С. Можно ли сделать так, чтобы мезофаза возникала при комнатной температуре? Такие способы были найдены, однако сами изучаемые объекты пришлось немного изменить.
Растворитель вместо температуры

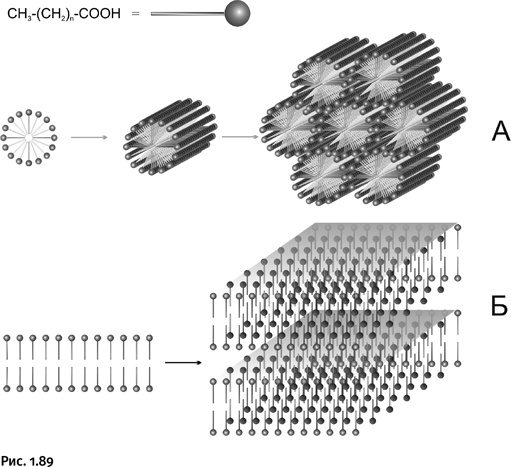

Некоторые органические соединения сочетают в своем составе гидрофильные (тяготеющие к воде) и гидрофобные (водоотталкивающие) фрагменты. Наиболее известный пример – органические кислоты с длинной углеводородной группой: CH3–(CH2)n–COOH. Кстати, натриевые соли таких кислот представляют собой обычное мыло. Карбоксильная группа – СООН гидрофильна, а углеводородный «хвост» – гидрофобен. При растворении в воде такие молекулы самоорганизуются в группы (мицеллы), при этом углеводородные хвосты они убирают внутрь мицеллы, выставляя наружу гидрофильные концы СООН. Такая самоорганизация приводит либо к цилиндрам, уложенным параллельно друг другу, либо к плоским слоистым образованиям (рис. 1.89).
Постепенно выяснилось, что жидкие кристаллы различного типа присутствуют и в живых организмах. Мембраны, защищающие от внешних воздействий живые клетки, состоят из фосфолипидов, которые содержат гидрофобную углеводородную часть и гидрофильный конец – остаток фосфорной кислоты. Они, подобно карбоновым кислотам, тоже образуют мезофазы, обычно слоистого типа. Эти пластичные мембраны позволяют проникать внутрь клетки строго определенным ионам, что обеспечивает жизнедеятельность клетки. Таким образом, изучение жидких кристаллов постепенно привело исследователей к пониманию некоторых биологических процессов. Жидкокристаллическая фаза присутствует также в оболочке нервных волокон, в хрусталике глаза, в структуре сократительных белков (мышцы); с жидкокристаллическим состоянием связаны многие функции живого организма. Сыворотка крови тоже представляет собой жидкий кристалл; по узорам, видимым в поляризационном микроскопе, можно достаточно точно ставить диагноз и распознавать некоторые заболевания.
Дирижируем жидкими кристаллами
Способность жидких кристаллов легко изменять свою структуру (и, соответственно, оптические свойства) под действием слабых электрических воздействий нашла исключительно широкое применение. Она используется в широко известных теперь жидкокристаллических цифровых индикаторах, табло и мониторах. Рассмотрим, как устроена цифровая шкала популярных электронных часов.

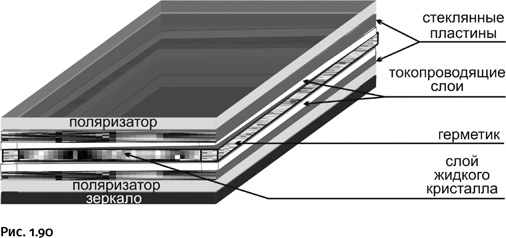

На две стеклянные пластины наносят прозрачный токопроводящий слой, обычно оксид олова или индия. Зазор между пластинами (5–10 мкм) заполняют жидким кристаллом, такой «сэндвич» изолируют по бокам герметиком, чтобы жидкий кристалл не вытекал, и полученную ячейку накрывают сверху и снизу двумя поляризаторами, чьи плоскости поляризации скошены на определенный угол. Если к проводящим слоям приложить слабое напряжение (не более 1,5 В), то жидкие кристаллы переориентируются и светопропускание изменится. Поскольку на такую ячейку смотрят не на просвет, а в отраженном свете (часы носят на руке), то под нижнюю пластину подкладывают зеркало (рис. 1.90).
Теперь о самой важной детали в конструкции такого экрана. Проводящий слой нижней пластины делают сплошным, а верхний – с фигурными вырезами. С помощью всего семи небольших сегментов (электродов) можно изобразить любую цифру. Если напряжение не подано ни к одному из сегментов, то свет свободно проходит через два поляризатора и отражается от зеркала, экран выглядит светлым. Если подвести напряжение к некоторым сегментам, то ориентация жидкого кристалла в этих местах изменится и поляризованный свет проходить не будет. В результате мы увидим темные цифры на светлом фоне (рис. 1.91).
