Использование катиона металла в качестве организующего центра открыло широкие возможности в синтезе катенаноподобных молекул. Вскоре Саваж получил по такой же схеме ротаксан – гантель, продетую сквозь кольцо. В качестве объемистых заглушек на концах гантели были использованы крупные фрагменты порфирина – это циклические молекулы, содержащие четыре атома N (рис. 1.18, верхняя структура). В 1997 г. Саваж, используя ту же стратегию, синтезировал совершенно удивительное соединение – кольцевую молекулу, завязанную в узел (рис. 1.18, нижняя структура). Поскольку в состав молекулы входит четыре фрагмента фенантролина, то можно утверждать, что для получения такой молекулы необходимо задействовать два катиона меди Cu+.
Кольцевую молекулу, завязанную в узел, чаще называют трилистником или клеверным листом. Строго говоря, ее нельзя назвать катенаном, поскольку присутствует только одна кольцевая молекула, но общие идеи синтеза и особенности строения позволяют ее считать катенаноподобной структурой. Таким образом, Ж. Саваж открыл новый путь к получению катенанов. В 2016 г. он был удостоен Нобелевской премии по химии.
Естественно, существует множество вариантов соединения взаимопроникающих колец. Одним из самых необычных можно признать переплетение, получившее специальное название, о котором речь пойдет ниже.
Почти забытый символ

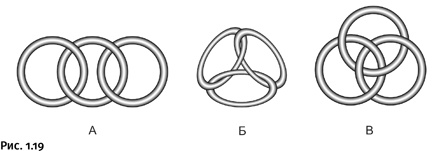

На сегодня известны и популярны несколько версий сплетенных колец: два кольца как символ бракосочетания, четыре кольца – эмблема автомобильной фирмы Audi и пять колец – эмблема Олимпийских игр. Тем не менее существует еще один символ, известный в течение нескольких столетий, но почти забытый в наши дни. Речь идет о трех кольцах, сплетенных особым образом. Рассмотрим возможные способы соединения трех колец (рис. 1.19).

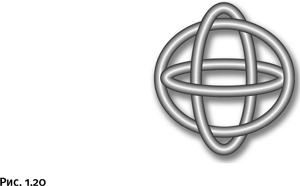

Варианты А и Б – обычные катенановые соединения, а вариант В принципиально отличается от двух предыдущих, что можно заметить далеко не сразу. В нем нет ни одного кольца, которое соединялось бы с другим так, как это происходит в катенанах. В этом можно убедиться, если мысленно удалить любое из трех колец: два оставшихся окажутся несоединенными, т. е. станут полностью независимыми. Это напоминает показанную немного ранее задачу о рассыпающейся цепочке из пяти колец. Для того чтобы было легче уяснить такое сплетение колец, на рисунке 1.20 показана аналогичная объемная конструкция.
Необычное свойство этого зацепления было замечено давно, причем ему постарались придать некий символический обобщающий смысл: прочное триединство, которое полностью распадается при удалении любого из партнеров, их сила только в единении.
В XIV в. символ из сплетенных трех колец становится эмблемой итальянского города Кремоны (впоследствии ставшего известным благодаря тому, что в нем жил и работал знаменитый скрипичный мастер Антонио Страдивари). На одной из первых монет города изображен этот символ, означавший союз трех правящих графских фамилий. Он же был изображен на резных дверях городского храма (рис. 1.21).
Судя по всему, три сплетенных кольца были очень популярны в те годы в Италии, их изображения сохранились в отделке зданий и храмов Милана и Флоренции.
В Ломбардии, на севере Италии, находится озеро Лаго-Маджоре, в центре которого расположены Борромеевы острова, принадлежавшие ранее графской семье Борромео, правившей некоторое время Кремоной. Эмблемой, вошедшей в затейливый фамильный герб этого семейства, были три сплетенных кольца, очевидно как напоминание о Кремоне.
На одном из островов находится замок, где этот символ присутствует в инкрустации пола, в отделке лепных украшений и во фрагментах металлической чеканки (рис. 1.22).
Постепенно во всех станах Европы и в США эти три кольца стали именовать в память о графской семье борромеевыми кольцами, что сохранилось и до наших дней.

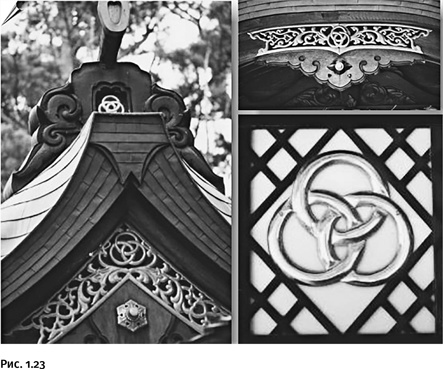

Использование этого символа в Японии относится к XII в., где он обозначал единство трех миров: небесное царство богов, земное царство людей и подземное царство умерших. Три сплетенных кольца можно увидеть в отделке некоторых японских храмов (рис. 1.23).
Символ использовали и в качестве элегантных элементов японской графики, где борромеевы кольца представлены в виде сплетенных аистов, бамбуковых трубочек или цветов (рис. 1.24).

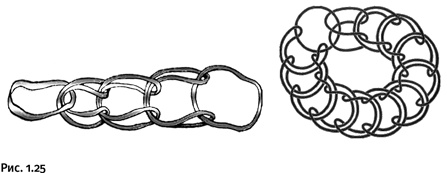

Столь необычный способ соединения колец был детально изучен, в итоге удалось разработать некую схему создания подобных зацеплений. На рисунке 1.25 показана цепочка из пяти колец, собранных особым образом. При удалении одного кольца, причем любого, цепочка полностью рассыпается. Можно также собрать круговую цепочку, обладающую подобным свойством.
Нет ничего удивительного в том, что борромеевы кольца, овеянные историческими преданиями и многозначным символическим смыслом, не могли оставить равнодушными химиков-синтетиков, вооруженных опытом получения катенанов. Однако для получения подобной молекулы потребовался специальный подход.
Возможные решения

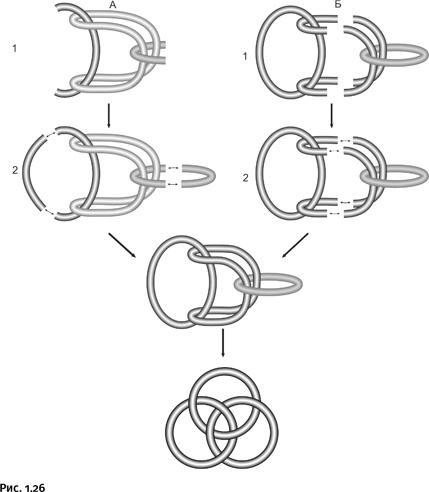

Пытаясь решить, каким именно способом можно получить молекулу в виде борромеевых колец, химики наметили несколько путей. Наиболее привлекательными казались два из них. Первый (рис. 1.26, схема А) состоял в том, чтобы кольцевую молекулу согнуть, складывая почти пополам, а затем «охватить» ее двумя линейными молекулами во взаимно перпендикулярных направлениях (стадия А-1). Именно эта стадия самая трудная. Далее все намного проще: если линейные молекулы превратить в циклы (стадия А-2), в итоге возникнут борромеевы кольца. На рисунке они показаны несколько деформированными, так как воспроизводят схему синтеза, но если всю конструкцию выровнять и «расправить», то увидим знакомый символ.
Второй путь (рис. 1.26, схема Б) немного напоминает первый. Следует взять две кольцевые молекулы, расположить их взаимно перпендикулярно и в каждую «продернуть» по две линейные молекулы (стадия Б-1). Осталось соединить попарно «торчащие хвосты» изогнутых молекул (стадия Б-2), и получится нужная нам конструкция.
