Химики понимали, что первые стадии обеих схем исключительно трудно осуществить: скорее всего, потребуется сложный многостадийный синтез, чтобы временно закрепить в пространстве «строительные блоки» в нужном положении. Стали появляться различные (вначале нарисованные на бумаге) варианты таких решений, впрочем, многие полагали, что получение борромеевых колец маловероятно.
Смелость города берет
Пока шли обсуждение и подготовка к синтезу, группа решительных энтузиастов из Калифорнийского университета, возглавляемая Дж. Ф. Стоддартом, сообщила в 2004 г. научной общественности, что они смогли получить борромеевы кольца с помощью синтеза, состоящего всего из двух стадий, и при использовании только трех реагентов. Сообщение произвело ошеломляющий эффект.
Здесь следует пояснить, что химики принимают во внимание только тот результат, который опубликован в серьезном научном журнале, где присланные статьи проходят строгое рецензирование. Именно момент опубликования обычно считают датой получения результата (если более точно, то указывают момент, когда рукопись статьи поступила в редакцию журнала при условии, что впоследствии она была опубликована). Авторы борромеевой молекулы прекрасно понимали значимость своей работы и потому опубликовали результат в одном из самых престижных научных журналов – Science.

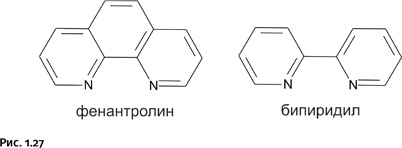

За основу они взяли идеи Саважа, который использовал ионы меди в качестве организующих центров, а фрагменты фенантролина – как узловые блоки строительной конструкции. Команда Стоддарта внесла некоторые изменения: вместо ионов Cu+ они использовали ионы Zn2+ (в составе ацетата цинка), а вместо фенантролина – похожее соединение бипиридил, который так же, как фенантролин у Саважа, был встроен в цепочку. У обеих молекул удачно расположены атомы N, координирующие ионы металла (рис. 1.27).
В качестве строительных блоков были взяты удлиненные молекулы, содержащие фрагмент бипиридила в середине молекулы и аминогруппы NH2 на концах. Эти концевые группы нужны для того, чтобы в определенный момент замкнуть с их помощью строительные блоки в циклы. В качестве реагента, замыкающего циклы, была выбрана молекула, содержащая две альдегидные группы – CH=O. Взаимодействие альдегидных групп с аминогруппами – NH2 сопровождается выделением воды и приводит к образованию фрагментов – CH=N–, называемых иминами (рис. 1.28).
В итоге из двух строительных блоков и двух замыкающих агентов образуется цикл.

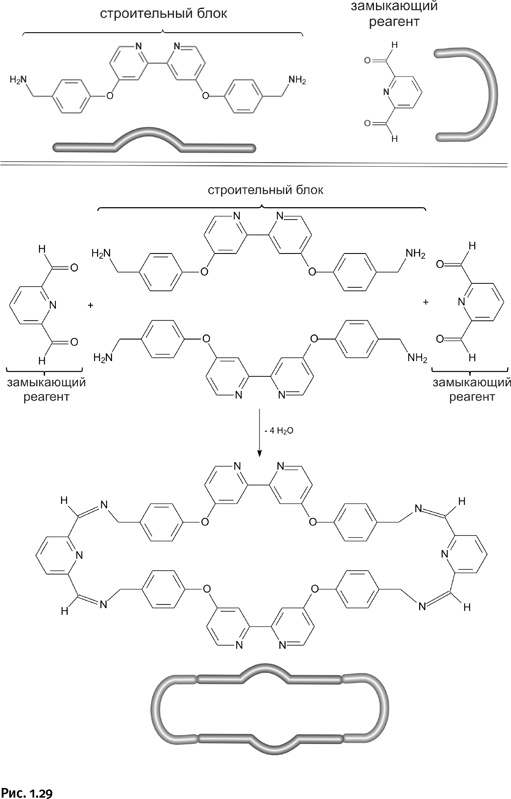

На рисунке 1.29 показана лишь общая схема замыкания цикла. Необходимо, чтобы блоки реагировали строго попарно, а не случайным образом, вовлекая во взаимодействия дополнительные блоки. Эту задачу решают ионы Zn2+, которые с помощью координационных взаимодействий располагают блоки в пространстве строго определенным образом.
Синтез трициклической молекулы достаточно прост: строительный блок – линейный реагент – смешивали с ацетатом цинка в эквимолярном соотношении (1:1). Катионы цинка, стремясь заполнить свою координационную сферу, располагали вокруг себя строительные блоки, при этом атомы N (в строительном блоке) координационно связывались с ионами Zn. Возникали агрегаты из шести молекул и шести катионов цинка, расположенных в пространстве нужным образом. Затем добавляли замыкающий реагент, в результате происходило образование трех переплетенных циклов (рис. 1.30).
Полученный результат не случаен: это следствие предварительных расчетов, работы с объемными пластмассовыми моделями и обдуманного подбора исходных соединений. По словам Стоддарта, несмотря на то что успех был ожидаемым, когда рентгеноструктурный анализ показал, что нужное соединение получилось, все участники работы ликовали. Синтез борромеевых колец вдохновил других химиков, которые стали получать не менее замысловатые конструкции.
Старинная печать

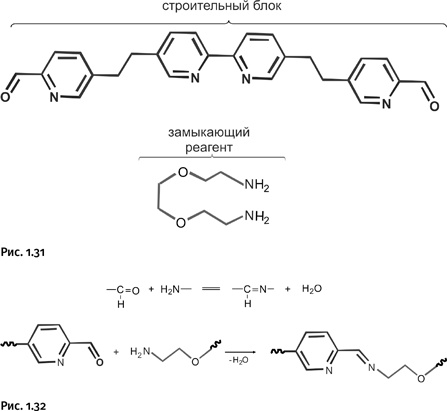

В 2011 г. была получена новая молекула катенанового типа – синтезирован замкнутый кольцевой пятилистник, напоминающий пятилучевую звезду. Ее создатели – группа английских химиков, возглавляемая Дэвидом Ли. Роль строительного материала исполняла длинная органическая молекула с двумя альдегидными группами – СН=О, замыкающий фрагмент – молекула с двумя аминными группами – NH2 (рис. 1.31).
Взаимодействие этих двух молекул происходит точно так же, как и при получении борромеевых колец, т. е. с образованием имина – СН=N– (рис. 1.32).

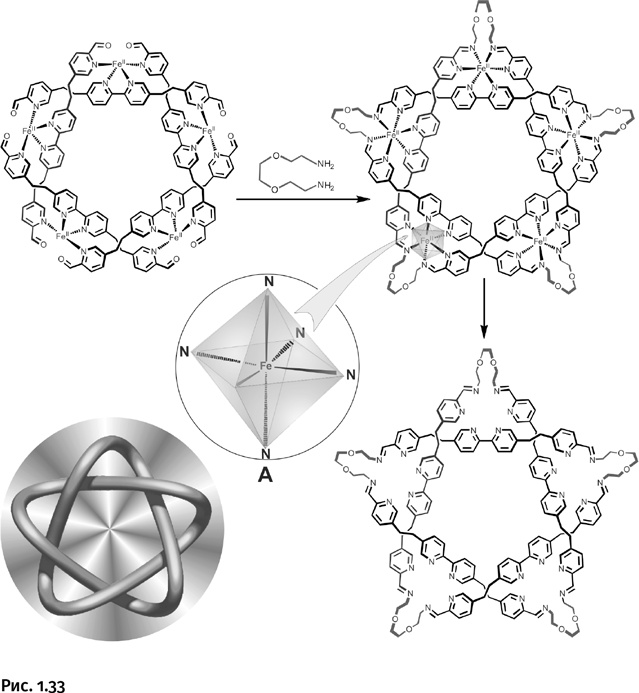

В качестве организующих центров, располагающих вокруг себя нужным образом «строительный материал», были использованы ионы Fe2+, которые, как в предыдущем случае ионы Zn2+, предпочитают заполнять свою координационную сферу шестью атомами N, находящимися в структуре строительных блоков. При этом происходит заполнение координационной сферы Fe2+ атомами N, которые размещаются вокруг ионов Fe2+ в вершинах мысленного октаэдра. Затем замыкающий фрагмент связывает попарно «торчащие» концы блоков, наподобие цемента, скрепляющего кирпичную кладку. После удаления ионов Fe2+ возникает единая кольцевая молекула, переплетенная пять раз (рис. 1.33).
Полученный результат можно считать очень эффектным, но, справедливости ради, следует признать, что технология сборки весьма похожа на ту, которая была использована при получении борромеевых колец.
Название для новой молекулы – печать Соломона – предложили ее создатели, взяв за основу легенду, согласно которой именно таким символом библейский царь Соломон запечатывал сосуды.
Наш рассказ содержит одну деталь, оставшуюся в тени. Конечную стадию получения борромеевых колец и печати Соломона, т. е. их замыкание в единую конструкцию, осуществляли взаимодействием альдегидных – CH=O и аминных – NH2 групп, приводящих к образованию иминов – СН=N–.
По-видимому, все «удобства» и возможности этой реакции использованы еще не до конца, а потому вполне естественно вспомнить имя ее создателя. Это немецкий химик Хуго Шифф (рис. 1.34). Он сделал много открытий в органической химии, имя его увековечено в названии впервые им полученных иминов, которые в современной научной литературе называют основаниями Шиффа.
Увеличим число лучей
В 2014 г. появилось сообщение о синтезе шестилучевой звезды. В отличие от пятилучевой, это не один цикл, а два, трижды переплетенных друг с другом. Основная идея сборки молекулы та же, что и раньше: «командуют «строительством ионы поливалентного металла – как и в предыдущем случае, это Fe2+. Общая схема включает всего три стадии: ориентированное расположение заготовок в пространстве вокруг ионов железа, соединение хвостов заготовок, в результате два цикла замыкаются и, наконец, удаление ионов железа (рис. 1.35).
