В Ливнах в 1676/77 г. среди артиллерии перечислена «пищаль московского литья по мере четырех аршин пять вершков весу в ней дватцать четыре пуда шестнатцать гривенок, к ней тритцать ядер весом по полутрети гривенки ядро, признак на ней посеред нея вылит человек на коне, да у зопалу вылит арел однаглавой, на выстреле вылита «Лета 7065 (1557. —А.Л.) году делал Богдан Васильев», прозванье той пищали нет
[346]. Данная пищаль небольшого калибра (⅔) со стволом в 3 м весила столько же, как и 4-фунтовая «середняя» полуторная пищаль.
2 августа 1578 г. царь велел для Соловецкого монастыря послать «сто ручниц, да пять затинных пищалей, да с Вологды две пищали полуторные да две девятипядных, а к ним по двесте ядер да четыре человека пушкарей…»
[347]. К первой трети XVII в. полуторные пищали составляли основной парк городовой артиллерии. Следует заметить, что в ряде случаев дьяки и воеводы, в отличие от своих предшественников XVI в., уже именовали «полуторными» все орудия, и бронзовые, и железные, калибром от ⅓ до 8 фунтов
[348], с удлиненной частью ствола до полутора сажен
[349]. И если «полуторные» пищали XVI в. применялись в боевых действиях еще Петром Великим
[350], то сведения о 9- и 7-пядных орудиях исчезают со страниц документов еще раньше, к 1670-м гг.
Технология отливки орудий и состав русской пушечной бронзы в XVI в.
О составе русской бронзы XVI в. известно немного. Это связано с тем, что орудий сохранилось очень мало, и химический анализ проводился всего для трех стволов: для пищалей Кашпира (учителя
А. Чохова) 1560-х гг., «Льва» 1590 г. (А. Чохова) в 1948 г., и для «Царь-пушки» 1586 г. (А. Чохова) в 1980-х гг.
В 1948 г. учеными М.М. Струсельби и И.А. Ревис был сделан «Отчет по научно-исследовательской работе «Исследование истории и технологии металлообработки на базе артиллерийского производства» (рукопись ВИМАИВ и ВС), в котором содержались первые химические и металлографические результаты обследования двух пищалей XVI в.
Некоторые результаты из этого отчета опубликованы в книге Н.Н. Рубцова «История литейного производства СССР» (М., 1962) и в «Каталоге Артиллерийского исторического музея» (Л., 1961).
Результаты исследования Царь-пушки сохранились в собрании Отдела рукописных, печатных и графических фондов музеев Московского Кремля – это машинопись «Отчет по научно-исследовательской работе «реставрация». Научные исследования и опытно-производственные работы по реставрации, восстановлению и сохранению Царь-пушки», за подписью начальника 1-го факультета генерал-майора Лобанова, под руководством полковник-инженера Дружинина, и утвержденный генерал-лейтенантом Солодовым, датированный 20–23 декабря 1983 г.
[351]. «Рассмотрение данных, представленных в таблице, показывает, что ствол изготовлен из оловянистой бронзы, с небольшим количеством других легирующих элементов (менее 2 %) и примесей (менее 0,1 %). Известно, что бронза такого состава обладает хорошими литейными свойствами (высокая жидкотекучесть, небольшая усадка), высокой коррозийной стойкостью и способностью образовывать на поверхности в атмосферных условиях естественную патину с хорошими защитными и декоративными свойствами»
[352].

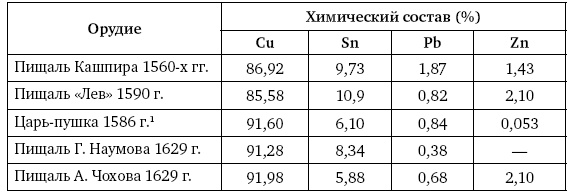

Для сравнения также приведем данные по анализу орудий первой трети XVII в.:
Царь-пушка 1586 г.
[353]
Мы не знаем, как мастерами делался расчет шихты для литья. Очевидно, литейщики использовали пропорции, исходя из качества меди и олова. Обращает на себя внимание наличие в составе пушечной бронзы легирующих элементов – свинца и цинка.
Медь и олово не добывались на территории Российского царства, а доставлялись из-за границы, хотя возможным наличием в России медных руд интересовалась английская The Russia Company, которая требовала обстоятельные сведения об образцах русской меди, если таковые сыщутся
[354].
В ганзейских городах, Швеции, Дании и Англии закупался лом – старая медная посуда, колокола (после прошедшей Реформации таковых было много), металл в слитках, исчисляемых берковцами
[355] – и привозился в Россию. В 1581 г. английская королева Елизавета отправила в Московию караван из 13 кораблей с грузом на сумму 9000 фунтов стерлингов, среди которого числилась и медь
[356].
Артиллерию для царя создавали высококлассные мастера и оружейники. К литью новых орудий правительство стремилось привлечь не только отечественных, но и иностранных литейщиков. С этой целью царь Иван Васильевич обратился к императору Карлу V, отправив к нему саксонца Ганса Шлитте с просьбой о присылке специалистов, в том числе пушечных литейщиков, на что царь получил форменное согласие Карла. Однако эта миссия оказалась неудачной, потому что магистр Ливонии убедил императора не оказывать «московиту» помощи
[357]. Совет всех приморских городов в Любеке принял решение не поддерживать морской торговли с русскими, чтобы те не обучались современному европейскому «воинскому искусству»
[358]. Но ганзейские города сами неоднократно были обвинены со стороны польских и ливонских представителей в контрабанде в Россию
[359]. Настоящая война разворачивалась на Балтике и Северном море против английских торговых операций. В Нарве с 1558 г. обосновались английские купцы, такие как Уильям Бонд и Джон Фоксал, которые занимались поставкой стратегических товаров (медь, ядра, железо, порох и т. д.). По количеству кораблей английские поставки в Нарву были на втором месте после Голландии. Согласно регистрам таможенных книг Зунда, с 1558 по 1581 г. через Нарву прошло судов
[360]:
