Существенной особенностью ложковых буров является то, что их корытообразный корпус обычно смещают на некоторое расстояние от оси вращения. Так, у бура со сверлом ось нижнего сверла и ось вращения штанги должны совпадать, ось тела ложки следует сместить на расстояние (эксцентриситет), равное 10–15 мм. Такой ложковый бур, вращаясь в скважине, своей продольной режущей кромкой будет вырабатывать в породе скважину большего диаметра по сравнению с диаметром ложки.
Подобное уширение скважины необходимо для прохода обсадных труб, внутренний диаметр которых в большинстве случаев приходится брать больше наружного диаметра ложки. Объясняется это тем, что при опасности обвалов стенок скважины бурение и закрепление скважины обсадной трубой ведут одновременно, и ложка должна при этом проходить в обсадную трубу.
Порода, которую ложка забирает в забое скважины, извлекается на поверхность вместе с инструментом. За одну забурку ложкой обычно углубляют скважину на 30–40 см.
Иногда самодельный буровой инструмент делают в виде простого бурава — стального диска с вырезанным узким сектором и отогнутыми кромками. Конечно, можно что-то сделать и таким буром в пластичных, необваливающихся породах. Однако он очень легко уходит в сторону, вызывая просто недопустимое искривление ствола скважины. Если еще с этим как-то можно бороться установкой выше бура центрирующего пояска, то об уширении скважины для обсадной трубы в данном случае не может быть и речи.
Сделать в домашних условиях долота классической формы чрезвычайно сложно. Изготовляют их ковкой в штампах из цельной заготовки, сварка категорически запрещается, так как при сварке закаливающихся сталей шов в обычных условиях получается хрупким. Для изготовления долот классической формы необходимы: кузнечно-прессовое тяжелое оборудование, закрытые печи с восстановительной атмосферой, специальная технологическая оснастка и т. п. Кузнецы, работающие в настоящее время вручную еще в некоторых ремонтных мастерских, неспособны сделать такие долота из-за невозможности прогреть массивную заготовку в открытом горне и невозможности удержать ее раскаленную в клещах из-за большой массы. Например наименьшее плоское долото с длиной лезвия 148 мм имеет массу 42 кг. Поэтому форму долот надо воспринимать как «информацию к размышлению» при конструировании самодельных аналогов.
В самодельном бурении применяют и другие способы соединения штанг: на фланцах, штифтами с помощью соединительных втулок или патрубков из труб меньшего диаметра. Однако оба этих способа не позволяют добиться надежного и соосного соединения штанг вследствие небольших погрешностей в установке фланцев на сварке и люфта во втулках. А устранить эти дефекты практически невозможно. При подъеме и спуске штанг в скважину их развинчивают не по одному звену (колену), а по два или по три — «столбами», или «свечами». «Столбы» нельзя класть на землю, так как при подъеме с земли они гнутся. Их надо удерживать в вертикальном положении, прислонив к надежной опоре. В старину, если бурение производилось без вышки, назначением одного рабочего в буровой команде было удерживать «столбы» руками в вертикальном положении. Штанги в «свечах» можно соединять цилиндрическими резьбами, а для соединения «свечей» между собой очень хорошо применить конические.

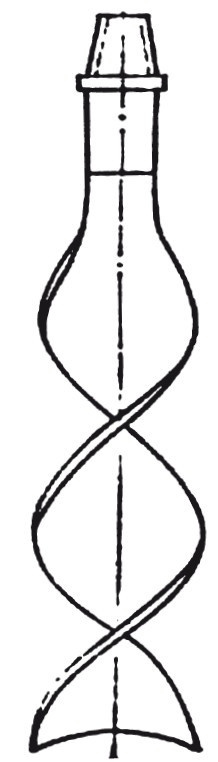

Змеевиковый бур.
Для бурения плотных глин и суглинков применяют змеевиковый бур (змеевик), напоминающий бурав по дереву. Нижнее режущее лезвие змеевика имеет форму ласточкина хвоста и должно закаливаться. Змеевик действует подобно штопору: вращаясь, он ввинчивается в породу. При подъеме бура порода удерживается на его винтовых лопастях. Змеевик во время работы приподнимают на несколько сантиметров через каждые 1,5–2 оборота буровых штанг для отрыва от основного массива породы. В противном случае усилие подъема будет очень велико и штанги можно порвать.
Изготовить самостоятельно такой змеевик трудно, поэтому в самодеятельном бурении вместо него с успехом используют отрезки винтовых шнеков от сельхозмашин. Для этого берут часть шпека с 3–4 витками, снизу приваривают сверло по металлу (или просто конический штырь) для центрирования бура в забое, а сверху — отрезок трубы для соединения со штангами.
Для бурения плотных глин и суглинков вполне успешно можно использовать рыболовные ледовые буры.
Буровые долота.
Для проходки твердых пород и валунно-галечниковых отложений служат буровые долота. При необходимости их также делают эксцентричными по отношению к оси штанги, чтобы вырабатывать уширенную скважину; доступную для прохода обсадной трубы. Долота изготавливают из закаливающихся сталей и закаливают до твердости зубила на высоту не более 25 мм. В зависимости от твердости проходимых пород лезвие долот должно иметь различный угол заострения. Для проходки относительно мягких пород угол заострения (двугранный угол) — 70–30°, для твердых пород и валунно-галечниковых отложений — ПО—130°.

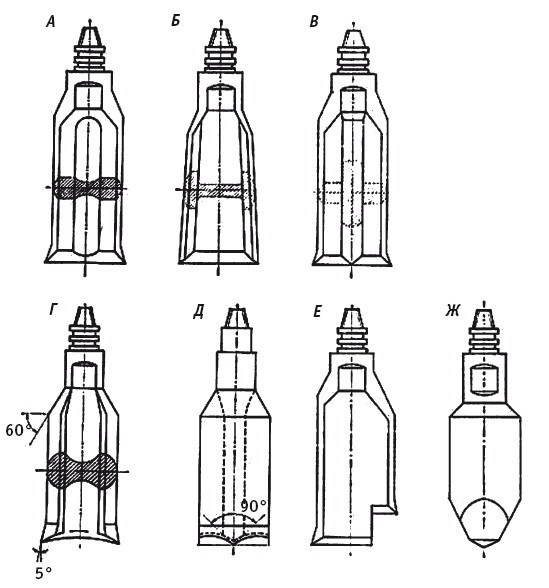

Долота имеют разную форму применительно к различным по буримости породам. Бурение не очень твердых пород ведут зубильным (плоским долотом) (А), более твердых — двутавровым (Б) и с Z-образным лезвием. Для бурения твердых трещиноватых пород служит крестовое долото (В), у которого два лезвия пересекаются под прямым углом, — это препятствует его заклиниванию в трещине. Скругляющее долото (Г, Д) применяют также для проходки твердых пород, оно обеспечивает более правильную округлость скважины и дает хорошие результаты при проходке трещиноватых пород и валунно-галечниковых отложений. Эксцентричное долото (Е) разрабатывает скважины большего диаметра, чем размер лезвия. Для раздробления небольших валунов или отодвигания их в сторону в забое применяют долото в форме клина — пирамидальное долото (Ж).

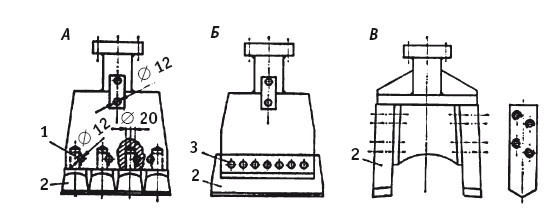

Составные самодельные долота:
1 — клин; 2 — вставное лезвие; 3 — заклепка.
Решить проблему долот можно путем изготовления их составного варианта. В нем корпус изготавливается из мягкой стали, а режущая часть набирается из таких стальных лезвий, которые кузнец смог бы прогреть, вручную отковать и закалить.
Здесь долота сделаны в основном в домашних условиях и опробованы на практике. Во всех случаях соединение лезвий, сделанных из закаливающихся сталей, с корпусом из стали, не способной к закалке, выполнено клиньями (А), заклепками (Б), болтами (В), но только не сваркой, которая бы дала хрупкий шов.
А

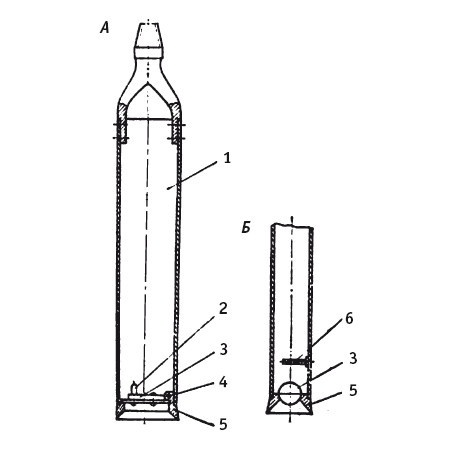

Желонки:
